Schweißbrenner-
Flansch wechseln
118
(1)
(1)
(3)
(7)
(5)

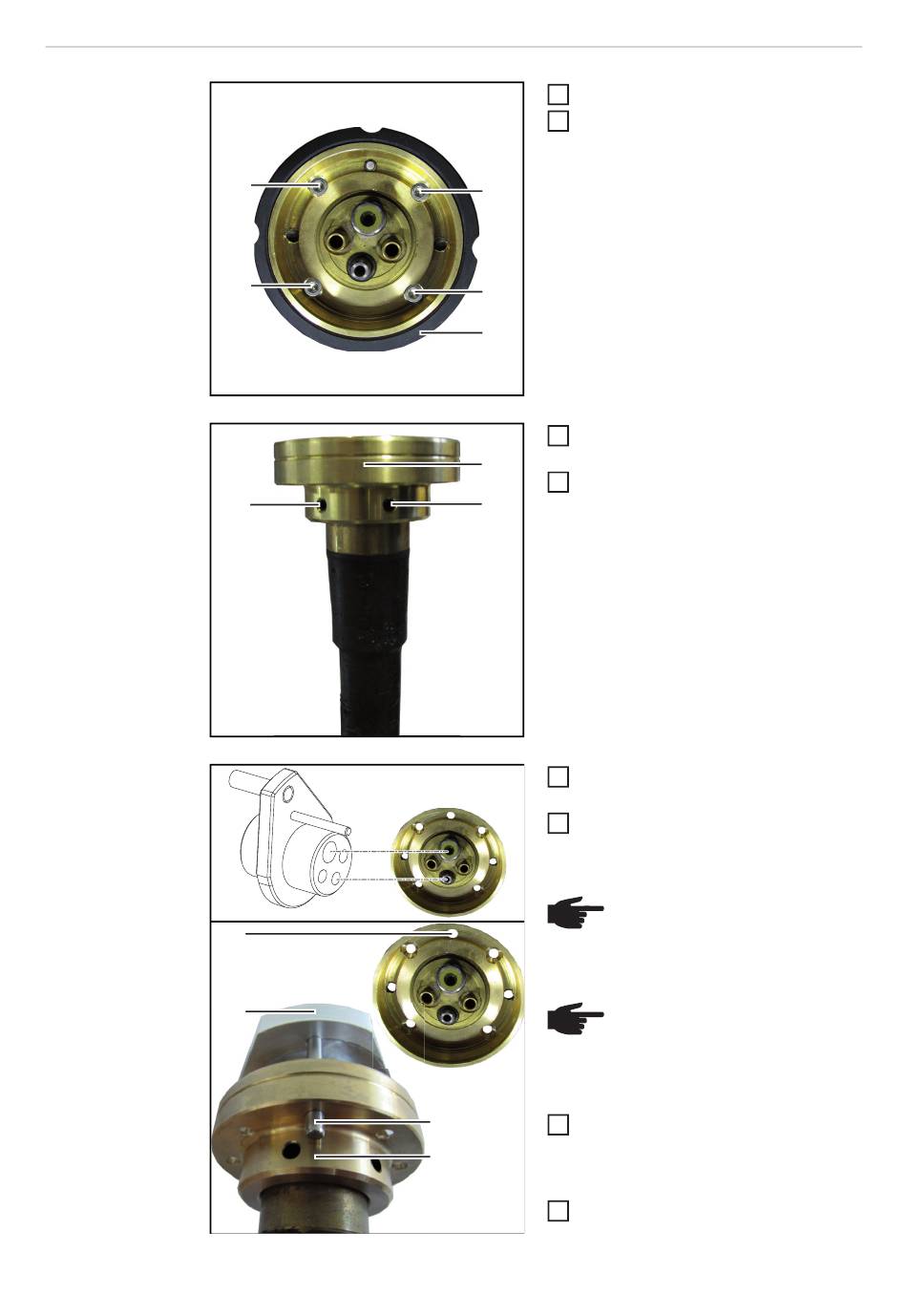

Die Schrauben (1) lösen
1
Brennerkörper-Isolierung (2) entfernen
2
(1)
(1)
(2)
Alle sechs Gewindestifte (3) am
3
Schweißbrenner-Flansch (4) lösen
(4)
Alten Schweißbrenner-Flansch (4) ent-
4
fernen
(3)
Montagehilfe (5) auf den Brennerkör-
5
per aufsetzen
Neuen Schweißbrenner-Flansch (4)
6
bis auf Anschlag auf den Brennerkör-
per aufschieben
Alle sechs Gewindestifte (3) am
(6)
7
Schweißbrenner-Flansch (4) fest-
(4)
schrauben
-
Montagehilfe (5) entfernen
8
HINWEIS! Der Pass-Stift (6) mit
einem Durchmesser von 4 mm
(0.16 in.) muss in die Borhung (7)
am Schweißbrenner-Flansch grei-
fen
HINWEIS! Immer den jeweils ge-
genüberliegenden Gewindestift
festschrauben. Die Gewindestifte
nicht im Kreis herum festschrau-
ben
Anzugsmoment = 1,5 Nm
