Inhaltszusammenfassung für Fronius IG 20

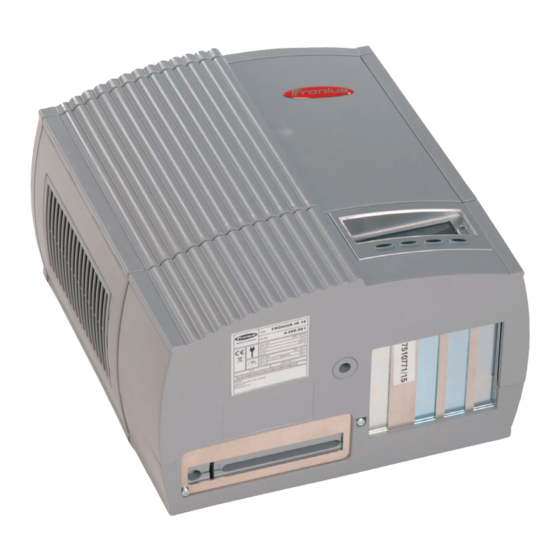

- Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung FRONIUS IG Wechselrichter für netzgekoppelte 15 / 20 / 30 / 40 / 50 / 60 / 60 HV Photovoltaik-Anlagen 42,0410,0827 008-31032015...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften GEFAHR! „GEFAHR!“ Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. „WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. „VORSICHT!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. - Seite 6 Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge- mäße Verwen- mäßen Verwendung zu benutzen. dung Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestim- mungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung gehört auch das vollständige Lesen und Befolgen aller Hinweise, sowie aller Sicher- heits- und Gefahrenhinweise aus der Bedienungsanleitung die Einhaltung aller...
- Seite 7 Angaben zu Der Wechselrichter erzeugt einen maximale Schallleistungspegel <80dB(A) Geräuschemissi- (ref. 1pW) bei Volllastbetrieb gemäß IEC 62109-1. onswerten Die Kühlung des Gerätes erfolgt durch eine elektronische Temperaturrege- lung so geräuscharm wie möglich und ist abhängig von der umgesetzten Leistung, der Umgebungstemperatur, der Verschmutzung des Gerätes u.a.m.
- Seite 8 ESD-Schutzmaß- Gefahr einer Beschädigung elektronischer Komponenten durch elektrische nahmen Entladung. Bei Austausch und Installation der Komponenten geeignete ESD- Schutzmaßnahmen treffen. Sicherheitsmaß- Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig nahmen im sind. Sind die Schutzeinrichtungen nicht voll funktionsfähig, besteht Gefahr Normalbetrieb für Leib und Leben des Bedieners oder Dritte,...
-
Seite 9: Inhaltsverzeichnis
Gerätebeschreibung ......................12 Der Fronius IG ......................... 12 Funktionsweise ......................12 Startup-Phase ......................12 Übersicht Fronius IG (für die Innenmontage) .............. 14 Übersicht Fronius IG Outdoors ................... 15 LED für Betriebszustand ..................... 16 Bedienkonzept ........................18 Das Display ........................18 Allgemeines ........................ - Seite 10 Fronius IG (für die Innenmontage) ................. 44 Fronius IG Outdoors ..................... 45 Montage ..........................46 Standortwahl allgemein ....................46 Standortwahl Fronius IG (für die Innenmontage) ............46 Standortwahl Fronius IG (für die Innenmontage) (Fortsetzung)........................ 47 Standortwahl Fronius IG Outdoors ................47 Wandhalterung für Innengehäuse montieren ..............
- Seite 11 COM Card ........................60 Steckkarten einsetzen, Fronius IG (für die Innenmontage) ..........61 Steckkarten einsetzen, Fronius IG (für die Außenmontage) ........... 62 Konfiguration ....................... 62 Beispiel ........................62 Statusdiagnose und -behebung ..................... 64 Angezeigte Service-Codes ....................64 Service-Anzeige ......................64 Allgemeine Service-Codes ..................
-
Seite 12: Personenschutz
- ENS (Option) Die Option ENS ist nur in einigen Ländern Vorschrift und ist auch nur dort im Lieferumfang des Fronius IG enthalten. In jedem Fall kommen aber die serienmäßig in den Fronius IG integrierten Mess- und Sicherheitsverfah- ren zum Einsatz. -
Seite 13: Netzüberwachung
- 10 °C, entnehmen Sie bitte dem Datenblatt der Solar- module. Wird eine Leerlaufspannung der Solarmodule von 500 V überschritten - oder 530 V bei IG 60 HV - kommt es zu einer Zerstörung des Fronius IG, und sämtliche Gewährleistungsansprüche erlöschen. Netzanschluss Der Anschluss an das öffentliche Stromnetz darf nur von einem konzes-... -
Seite 14: Das Sicherheitskonzept
Das Sicherheitskonzept Ihr Fronius IG erfüllt alle einschlägigen Normen und Vorschriften. Normen und Vorschriften Dazu zählen insbesondere: - Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit - Richtlinie 93/68/EWG CE-Kennzeichnung - Europäische Normen EN 50 081-1, EN 50 082-2, EN 61 000-3-2 - „Richtlinie für den Parallelbetrieb von Photovoltaik-Eigenerzeugungsan- lagen mit dem Niederspannungsnetz des Elektrizitätsversorgungsunter-... -
Seite 15: Allgemeines
Allgemeines Funktionsweise einer Photovoltaik-Anlage Die weltweit eingestrahlte Sonnenenergie beträgt insgesamt ca. Allgemeines 1.540.000.000.000.000.000 kWh/Jahr (1.540 Peta kWh/Jahr). Das ist das 15.000-fache des weltweiten Stromverbrauchs. Wir gratulieren Ihnen, dass Sie sich dafür entschlossen haben, den größten Energiepool der Welt aktiv zu nutzen. Übrigens, der photovoltaische Effekt wurde erstmals von dem Physiker Alexandre-Edmond Bequerel 1839 entdeckt. -
Seite 16: Unter Dem Dach Wird Strom Gewandelt
Unter dem Der in den Solarmodulen erzeugte Gleichstrom kann nur ins öffentliche Dach wird Netz eingespeist oder im Haushalt eingesetzt werden, wenn er zuerst im Strom gewan- Wechselrichter umgewandelt wird. delt Dies ist die Kernaufgabe des Fronius IG. -
Seite 17: Der Fronius Ig Im Photovoltaik-System
Solar-Wechselrichter mit der Einspeisung. Je nach Ausführung genügen hierfür nur wenige Watt Solarleistung! Der Fronius IG arbeitet nun stets so, dass die maximal mögliche Leistung aus den Solarmodulen entnommen wird. Diese Funktion wird als MPPT (Maximum Power Point Tracking) bezeich- net und mit sehr hoher Genauigkeit ausgeführt. -
Seite 18: Netzüberwachung
Der Fronius IG ist darauf programmiert, bei abnormen Netzverhältnissen (z.B. Netzabschaltung, Netzunterbrechung) seinen Betrieb sofort einzu- stellen und die Einspeisung in das Stromnetz zu unterbrechen. Der Fronius IG verfügt über eine Reihe von Möglichkeiten, eine Netzab- schaltung zu erkennen: - Spannungsüberwachung - Frequenzüberwachung... -
Seite 19: Ihr Vorteil
Peripheriegeräte mehr benötigt werden. Aufgrund unserer Erfahrung und dank Einsatz innovativster Technologien verwaltet der Fronius IG alle diese Aufgaben gleichzeitig. Darüber hinaus erfüllt der Fronius IG eine ganze Reihe an Auflagen, um Personen, andere Haushaltsgeräte und sich selbst zu schützen. Zu den Auflagen zählen beispielsweise: - Netzüberwachung... -
Seite 20: Gerätebeschreibung
Sobald nach Einbruch der Dämmerung das Energie-Angebot für die Netzeinspeisung nicht mehr ausreicht,, trennt Fronius IG die Verbindung zum Netz vollständig. - In der Nacht bezieht Fronius IG keine Energie vom öffentlichen Strom- netz. - Die gespeicherten Daten und Einstellwerte bleiben erhalten. - Seite 21 Verschwinden zwei Teilstriche, die zuvor noch geblinkt haben, sind jeweils 1/10 der Gesamtdauer des Startup-Tests vergangen. (5) Synchronisation ENS (Option) - Ist der Fronius IG mit der Option ENS ausgerüstet, wird die ENS ausführlich getestet und synchronisiert - Das Display zeigt „SYNC “...
-
Seite 22: Übersicht Fronius Ig (Für Die Innenmontage)
Innenmon- tage) (3) LED für Betriebszustand (4) Display (5) Tastenfeld (6) Steckkartenplätze (7) Anschlussplatte in verschiedenen Ausführungen (8) Anschlussbereich - darf nur von lizenzierten Installateuren geöffnet werden (9) Leistungsteil-Bereich, separat gekapselt - darf nur von Fronius-ge- schultem Servicepersonal geöffnet werden... -
Seite 23: Übersicht Fronius Ig Outdoors
Übersicht Fronius IG Outdoors (1) Befestigungsschrauben für Gehäuse (2) Lüftungs-Hauben (3) LED für Betriebszustand (4) Display außen (5) Tastenfeld außen (6) Abdeckung AC-Anschluss und Steckkartenplätze (7) Anschlussleiste DC (8) Abdeckschieber zum Schutz der Tasten und des Displays vor Son- neneneinstrahlung. -
Seite 24: Led Für Betriebszustand
Isolationsfehler auch vom öffentlichen Netz trennen und den Netz- Einspeisebetrieb unterbrechen. Bei Fronius IG mit Display wird eine Statusmeldung angezeigt. Bei Fronius IG ohne Display erfolgt eine Anzeige in der Software Fronius IG.access. Wird eine Meldung (z.B. „502“, Kapitel „Statusdiagnose und -behebung“) angezeigt, den entsprechenden Status beheben und diesen durch Drük-... - Seite 25 (4) LED blinkt orange: triebszustand - Am Display erscheint eine Warnung (Fortsetzung) - Oder der Fronius IG wurde im Setup-Menü auf Standby-Betrieb geschaltet = manuelle Abschaltung des Einspeisebetriebes - nach dem nächsten Sonnenaufgang wird der Einspeisebetrieb automatisch wiederaufgenommen - Während die orange LED blinkt, kann der Einspeisebetrieb jeder- zeit manuell aufgenommen werden (Kapitel „Das Setup-Menü“)
-
Seite 26: Bedienkonzept
Die Versorgung des Displays erfolgt über die Solarmodule. Das Display steht somit tagsüber zur Verfügung. Wichtig! Die Anzeige des Fronius IG ist kein geeichtes Messgerät. Eine geringe Abweichung um einige Prozent ist systembedingt. Die genaue Abrechnung der Daten mit dem Energieversorgungs-Unternehmen erfor- dert daher einen geeichten Zähler. -
Seite 27: Navigation Im Display
... erscheint bei der Anzeige von Größen, welche direkt mit den Solarmodulen zusammenhängen ... erscheint bei der Anzeige von Werten, welche direkt mit dem Fronius IG zusammenhängen ... erscheint bei der Anzeige von Größen, welche mit Umweltbe- dingungen, wie Sonneneinstrahlung und Temperatur, zusammen- hängen (Option) -
Seite 28: Menüebene
Menüebene Von der Menüebene aus gelangen Sie in den von Ihnen gewünschten Anzeigemodus oder in das Setup- Menü. Durch Drücken der Taste (C) in die Menüebene wechseln - Das Display zeigt „Menu“ - Das Display befindet sich in der Menü-Ebene - In die Menüebene wechseln Anzeigemo- (1) (2) (3) (4) -
Seite 29: Zwischen Anzeigefunktionen Blättern
Anzeigemodus „Day“ ... Anzeige von Werten zur Netzeinspeisung am heutigen Tag Anzeigemodus „Year“ ... Anzeige von Werten zur Netzeinspeisung im aktuellen Kalenderjahr - nur in Verbindung mit der Option Datenlogger Anzeigemodus „Total“ ... Anzeige von Werten zur Netzeinspeisung seit Erstinbetriebnahme des Fronius IG. -
Seite 30: Übersicht Der Anzeigewerte
(°C; alternativ auch °F) Vom Verbrauchsmesser erfaßte Modultemperatur minimal Leistung (°C; alternativ auch °F) Umgebungstemperatur Umgebungstemperatur maximal (°C; alternativ auch °F) (°C; alternativ auch °F) Sonneneinstrahlung Umgebungstemperatur minimal (W/m²) (°C; alternativ auch °F) Uhrzeit Sonneneinstrahlung maximal (HH:MM) (W/m²) Betriebsstunden des Fronius IG (HH:MM) -
Seite 31: Anzeigemodus „Now
Netzeinspeisung (Ohm; Option ENS) Es wird der Widerstand des örtlichen Niederspannungs-Netzes bis zur nächsten Transformator-Station gemessen. Wird das örtliche Niederspannungs-Netz aufgrund von Arbeiten abge- schaltet, steigt die Netzimpedanz deutlich an und der Fronius IG unter- bricht aus Sicherheitsgründen die Netzeinspeisung. - Seite 32 Die während der Netzeinspeisung angezeigte Spannung entspricht der sogenannten MPP-Spannung (MPP = Maximum Power Point). Die Modul- Spannung wird vom Fronius IG stets im Bereich der größtmöglichen Lei- stungsentnahme aus den Solarmodulen gehalten. Dadurch ist jederzeit ein optimaler Wirkungsgrad Ihrer Photovoltaik-Anlage garantiert.
- Seite 33 Temperatur-Sensor Nr.2; Option Sensorkarte) Sonneneinstrahlung ... pro Quadratmeter auftreffende Einstrahlungsleistung (Watt/m²; Option Sensorkarte) Uhrzeit (Option Datenlogger) ... wird die Uhrzeit an einem Fronius IG oder an einer Sy- stemerweiterung geändert, ändert sich diese an allen mittels LocalNet verbundenen Geräten.
-
Seite 34: Anzeigemodus „Day / Year / Total
„Day / Year / Total“ Anzeigemodus „Day“ ... Anzeige von Werten zur Netzeinspeisung am heutigen Tag Wichtig! Der Einschaltzeitpunkt bedeutet für den Fronius IG Tagesbe- ginn. Wird die DC-Zuleitung getrennt, sind nach erneutem Hochstarten folgende Werte rückgesetzt: - Ertrag (Währung einstellbar) - Seite 35 Anzeigemo- Eingespeiste Energie ... dus „Day / während des betrachteten Year / Total“ Zeitraumes in das Netz einge- (Fortsetzung) speiste Energie (kWh / MWh) Aufgrund unterschiedlicher Messverfahren kann es zu Abweichungen gegenüber Anzeigewerten anderer Messgeräte kommen. Für die Verrech- nung der eingespeisten Energie sind nur die Anzeigewerte des vom Elek- trizitätsversorgungs-Unternehmen beigestellten, geeichten Messgerätes bindend.
- Seite 36 Anzeigemo- Netzspannung minimal ... dus „Day / geringste während des be- Year / Total“ trachteten Zeitraumes gemes- (Fortsetzung) sene Netzspannung (V) Modulspannung maximal ... höchste während des betrach- teten Zeitraumes gemessene Modulspannung (V) Vom Verbrauchsmesser erfasste Energie ... während des betrachteten Zeitraumes verbrauchte Energie (kWh / MWh;...
-
Seite 37: Das Setup-Menü
Die Angabe der Betriebsdauer erfolgt in Stunden und Minuten bis 999 h und 59 min (Anzeige: „999:59“). Ab dem Zeitpunkt erfolgt die Anzeige nur in Stunden. Obwohl der Fronius IG während der Nacht außer Betrieb ist, werden die Daten welche die Option Sensorkarte erfordern, rund um die Uhr erfasst und gespeichert. -
Seite 38: Anzeigemodus „Setup
Anzeigemo- dus „Setup“ Das Setup-Menü ermöglicht eine einfache Änderung der Voreinstellungen für den Fronius IG, um Ihren Wünschen und Anforderungen in bestmögli- cher Weise zu entsprechen. In das Setup- - In die Menüebene wechseln (1) (2) (3) (4) (5) Menü einstei- (Kapitel „Navigation im Display“) -
Seite 39: Einstellen Der Menüpunkte
- „Standby“ ... Aktivierung / Deak- Menüpunkte tivierung des Standby-Betriebes mit der Taste „Enter“ (D). Der Menüpunkt „Standby“ bietet die Möglichkeit, den Fronius IG manuell in den Standby-Betrieb zu setzen. Im Standby-Betrieb ist die Leistungselektronik abgeschaltet. Es findet keine Netzeinspeisung statt. Die LED blinkt orange. - Seite 40 - „Contrast“ ... Einstellung des Kontrastes am LCD-Display. - In „Contrast“ einsteigen: Taste „Enter“ (D) drücken Da der Kontrast temperaturabhän- gig ist, kann bei wechselnden Umgebungsbedingungen eine - Aus den Einstellungen „0“ Einstellung des Menüpunktes bis „7“ auswählen - Taste (A) „Kontrast“...
- Seite 41 - „Light-Mode“ ... Voreinstellung der Display-Beleuchtung. - In „Light-Mode“ einsteigen: Taste „Enter“ (D) drücken - Zwischen den Einstellungen Auto 1., On 2. und Off 3. wechseln - Taste (A) oder (B) drücken: 1. Nach dem letzten Drücken einer Taste, erlischt die Display-Be- leuchtung in Folge einer Zeitver- zögerung von 30 Sekunden - übernehmen: Taste „Enter (D)“...
- Seite 42 1.Währung eingeben (Werksein- stellung: EUR) - Erste Stelle blinkt - Mittels Taste (A) oder (B) einen Buchstaben für die erste Stelle auswählen - Bestätigen mit Taste „Enter“ (D) - Nächste Stelle blinkt - Vorgehensweise für die nächsten Stellen wie für die erste Stelle beschrieben - die eingestellte Währung über- nehmen: Taste „Enter (D)“...
- Seite 43 Datenlogger, jedem Fronius IG eine eigene Adresse zuordnen. Das Versehen jedes Fronius IG mit einer eigenen Adresse ist wichtig, damit der Datenlogger zwischen den einzelnen Wechselrichtern unter- scheiden kann. Befinden sich zwei Fronius IG mit derselben Adresse im System, ist eine Datenkommunikation mit Datenlogger nicht möglich.
- Seite 44 Wurde eine erfolgreiche Datenver- Die Anzeige „Error“ erfolgt, bindung aufgebaut, dann erfolgt die wenn DatCom nicht installiert ist Anzeige des Status „OK “. oder die Datenverbindung nicht ordnungsgemäß funktioniert. - Mittels Pfeiltaste (B) den Signal Card Test aufrufen - Signal Card Test mit Button Signal Card nicht installiert „Enter“...
- Seite 45 Wichtig! Der Menüpunkt „Time“ wird nur unterstützt, wenn die Option Datenlogger angeschlos- sen ist. - „Time“ ... Einstellung von Uhrzeit und Datum - In „Time“ einsteigen: Taste „Enter“ (D) drücken 1.Datum einstellen (z.B.: 03.10.2003) - Erste Stelle blinkt - Mittels Taste (A) oder (B) eine Zahl für die erste Stelle auswäh- - Bestätigen mit Taste „Enter“...
- Seite 46 - „Extended“ ... zum Deaktivieren und Aktivieren der Isolationswar- nung - Taste „Enter“ (D) drücken - Anzeige zum Einstieg in das Menü für die Isolationswarnung - Taste „Enter“ (D) drücken - Mittels Taste (A) oder (B) die Einstellung „Off“ oder „On“ wäh- - Mit Taste „Enter“...
- Seite 47 - „STATE_PS“ ... Status-Anzeige der Leistungsteile - Taste „Enter“ (D) drücken - Hier z.B. ist das erste Leistungs- teil (PS00) auf „Standby“ - „Standby“ bedeutet keine Netz- einspeisung - Taste „Enter“ (D) drücken - Anzeige des zuletzt gespeicher- ten Servicecodes (z.B. „State 406“) Abwechselnd Wichtig! Es erscheint abwechselnd...
- Seite 48 Seriennummer - In die Anzeige der Versionsnum- mer für die ENS wechseln: Taste „(A) oder (B)“ drücken - Ausstieg mit Taste „Esc (C)“ Hinweis! Ist der Fronius IG nicht mit der Option ENS ausgerüstet, können Typen- Anzeige nummer und Versionsnum- Typennummer mer nicht angezeigt werden.
-
Seite 49: Zusatzinformationen
Zusatzinformationen Systemerwei- Der Fronius IG ist für eine ganze Reihe von Systemerweiterungen vorbe- terungen reitet, wie z.B.: - Für die Kommunikation des Fronius IG mit externen Systemerweiterun- gen, bzw. mit anderen Fronius IG - Datenlogger (zur Aufzeichnung und Verwaltung der Daten Ihrer Photo-... -
Seite 50: Zwangsbelüftung
Temperatur den zulässigen Wert nicht über- schreitet. - Ihr Fronius IG bleibt so lange wie möglich ohne Unterbrechungen einsatzbereit. - Auch bei sehr häufigem Volllastbetrieb des Fronius IG ist eine Le- bensdauer des Lüfters von ca. 20 Jahren zu erwarten. -
Seite 51: Installationsanleitung
Installationsanleitung... -
Seite 52: Gehäuse Öffnen
Leistungsteiles darf nur durch Fronius-geschultes Service- personal im spannungsfreien Zustand geöffnet werden. Anschlussbereich öffnen - Schraubendreher in die Bohrung (1) an der Unterseite des Fronius IG einsetzen - Schraubendreher am Griffende vorsichtig anheben und dadurch Abdek- kung (2) entriegeln - Abdeckung (2) des Anschlussbereiches nach unten wegziehen Wichtig! Zum Schließen des Anschlussbereiches die Abdeckung (2) -
Seite 53: Fronius Ig Outdoors
Fronius IG (für (3) Anschlussbereich geöffnet die Innenmon- (4) Leistungsteilbereich tage) (Fortsetzung) Warnung! Gefahr durch Netzspanung und DC-Span- nung von den Solarmodulen. Der separat gekapselte Lei- stungsteilbereich darf nur von Fronius-geschultem Service- personal geöffnet werden. (3) (4) - Sicherungsschraube (5) lösen und Wandhalterung abnehmen - Vier Schrauben (1) lösen... -
Seite 54: Montage
- Fronius IG darf nicht in Räumen mit starker Staubentwicklung von leitfähigen Partikeln (z.B. Eisenspäne) installiert werden. - Bei der Montage des Fronius IG darauf achten, dass sich das Display leicht unterhalb Ihrer Augenhöhe befindet. Dadurch ist die optimale Lesbarkeit des Displays sichergestellt - Der Abstand von der Fronius IG-Oberkante zur Raumdecke sollte ca. -
Seite 55: Standortwahl Fronius Ig (Für Die Innenmontage) (Fortsetzung)
(Fortsetzung) - Räumen für die Aufbereitung von Körnern, Grünfutter und Futtermitteln - Gewächshäusern Standortwahl - Die Schutzart IP 45 erlaubt es, den Fronius IG einer Nässeeinwirkung Fronius IG auszusetzen. Dennoch empfehlen wir, wenn möglich, unmittelbare Outdoors Nässeeinwirkung zu vermeiden. -
Seite 56: Wandhalterung Für Innengehäuse Montieren
- Am Fronius IG Anschlussbereich öffnen (Kapitel „Gehäuse öff- nen“) Vorsicht! Gefahr durch herabfallendes Gerät. Fronius IG in Wand- halterung einhängen und mittels Schraube (4) im Anschlussbereich sichern. - AC- und DC-Kabel montieren, wie in Kapitel „Anschluss“ beschrieben - Anschlussbereich schließen und Deckel mittels Befestigungsschraube montieren Das Gehäuse ist dafür ausgelegt, dass ein Kabelkanal mit einer Höhe von... -
Seite 57: Wandhalterung Für Fronius Ig Outdoors Montieren
Montageposition tageposition Wichtig! Die Wandhalterung kann gemäß Abbildung sowohl für vertikale als auch für horizontale Position des Fronius IG montiert werden. Damit allfällig eingedrungenes Wasser abfließen kann: - Bei vertikaler Montageposition Ablass-Schraube (1) entfernen - Bei horizontaler Montageposition Ablass-Schraube (2) entfernen... - Seite 58 Wandhalte- Nachfolgend dargestellte Abbildung zeigt beide Teile (1) und (2) der rung für Wandhalterung. Beide Teile liegen dem Fronius IG bei. In der Abbildung Fronius IG ist ersichtlich, wie der Fronius IG an Teil (1) eingehängt wird. Outdoors montieren Für die Montage von Teil (2) wie folgt vorgehen: (Fortsetzung) - Schrauben (3) an der Unterseite des Fronius IG lösen...
- Seite 59 - Am Fronius IG Anschlussbereich öffnen (Kapitel „Gehäuse öffnen“) Vorsicht! Gefahr durch herabfallendes Gerät, wenn der Fronius IG nicht mittels Teil (2) der Wandhalterung gesichert wird. Fronius IG in Teil (1) der Wandhalterung einhängen und mittels Teil (2) der Wand- halterung sichern.
-
Seite 60: Netzüberwachung
Wird eine Leerlaufspannung der Solarmodule von 500 V überschritten - oder 530 V bei IG 60 HV - kommt es zu einer Zerstörung des Fronius IG, und sämtliche Gewährleistungsansprüche erlöschen. - Exaktere Werte für die Dimensionierung der Solarmodule, am ge- wählten Standort, liefern hierfür geeignete Berechnungsprogramme,... -
Seite 61: Wechselstromseitige Absicherung
- Eine eigene 16 A Sicherung für jeden Fronius IG 15 und 30 Absicherung - Eine eigene 25 A Sicherung für jeden Fronius IG 40, 50 und 60 - Alternativ für Fronius IG 40, 50 und 60: Sicherungsautomat 32 A, Typ „C“... -
Seite 62: Dc-Stecker
Zur Erleichterung von Montage- und Wartungsarbeiten, erfolgt der An- schluss der Solarmodule über eine berührungssichere Steckverbindung mit wahlweise einem bis fünf Steckerpaaren. - Den Fronius IG gemäß Kapitel „Montage“ an der Wand befestigen - Anschlussbereich öffnen - siehe Kapitel „Gehäuse öffnen“... - Seite 63 DC-Steckerpaare zur Verfügung. Der Anschluss des Stromnetzes erfolgt mittels einer berührungssicheren, verriegelbaren AC-Steckverbin- dung. - Den Fronius IG gemäß Kapitel „Montage“ an der Wand befestigen Hinweis! Für die AC-Steckverbindung sind nur Kabel bis zu einem Querschnitt von 4 mm² zulässig.
-
Seite 64: Ac-Steckverbindung Und Dc-Stecker
11 mm Durchmesser schwarz: für Netzkabel mit 9,5 bis 15 mm Durchmesser - AC-Steckverbindung zusammensetzen - AC-Steckverbindung am Fronius IG anstecken und verriegeln Hinweis! Die AC-Steckverbindung nur im spannungsfreien Zu- stand lösen, nachdem die Sicherung in der Hausverteilung ge- trennt wurde. -
Seite 65: Fronius Ig Outdoors
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als auch Buchse auszutauschen. Beschädigte DC-Steckverbindungen dürfen nicht mehr zum Einsatz kommen. 4. Fronius IG - Den Fronius IG gemäß Kapitel „Montage“ an der Wand befestigen Outdoors - Vier Befestigungsschrauben (1) an der Abdeckung (2) lösen - Abdeckung (2) abnehmen... - Seite 66 - Die Stränge am Fronius IG anstecken Hinweis! Die DC-Stecker niemals während des Einspeisebetrie- bes des Fronius IG von den Steckkontakten trennen. Vor dem Abstecken der Stränge immer zuerst die Netzversorgung trennen und den Fronius IG in den Standby-Betrieb schalten.
-
Seite 67: Inbetriebnahme
Werksseitige Ihr Fronius IG wurde bereits werksseitig betriebsfertig vorkonfiguriert. Konfiguration Nach dem Anschluss des Fronius IG an die Solarmodule (DC) und an das öffentlichen Netz (AC), brauchen Sie nur mehr den AC- und DC-Trenn- schalter schließen. - Geben die Solarmodule ausreichend Leistung ab, leuchtet die LED... -
Seite 68: Localnet
LocalNet Systemerwei- Der Fronius IG ist für eine ganze Reihe von Systemerweiterungen vorbe- terungen / reitet, wie z.B.: Steckkarten- - Datenlogger (zur Aufzeichnung und Verwaltung der Daten Ihrer Photo- prinzip voltaik-Anlage mittels PC) inklusive Datenlogger und Modem-Anbin- dung - Diverse Großdisplays (Fronius IG Public Display) - Aktoren / Relais / Alarm (Fronius IG Signal Card) - Sensoren (Thermofühler / Einstrahlung / Verbrauchs-Messung) -
Seite 69: Steckkarten Einsetzen, Fronius Ig (Für Die Innenmontage)
- Steckkarte (3) mittels Fixierschraube (4) befestigen Bei Länderausführungen mit serienmäßiger ENS-Karte, ist ein Betrieb ohne diese Karte nicht möglich. Gesetzliche Auflagen erfordern ein Si- cherheitssystem, welches einen Betrieb des Fronius IG ohne ENS nicht zulässt. - Sobald die ENS-Karte wieder eingesteckt ist (Steckplatz links außen, siehe Abbildung), kann der Netzeinspeise-Betrieb wieder aufgenommen werden. -
Seite 70: Steckkarten Einsetzen, Fronius Ig (Für Die Außenmontage)
Um zwischen mehreren identischen Systemerweiterungen zu unterschei- den, ist an den Systemerweiterungen eine individuelle Nummer einzustel- len. Um jeden Fronius IG eindeutig im LocalNet zu definieren, muss dem entsprechenden Fronius IG ebenfalls eine individuelle Nummer zugewie- sen werden. Die Vorgehensweise entnehmen Sie dem Kapitel „Das Setup-Menü“ der Bedienungsanleitung. - Seite 71 (6) Datenkabel - Ausrüstung eines Fronius IG mit Datalogger Card (Abbildung: Fronius IG 2) - Ausrüstung aller Fronius IG mit jeweils einer COM Card Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit PC und Modem. Hinweis! Grundsätzlich ist die Anordnung der Steckkarten egal.
-
Seite 72: Statusdiagnose Und -Behebung
Fronius IG mit der Netzsynchronisation (Anzeige „SYNC “). Ist die Leistung an den Solarmodulen noch zu gering, erscheint am Dis- play die Meldung „POWER “. Nach einer kurzen Wartezeit beginnt Fronius IG erneut mit der Netzsyn- chronisation (Anzeige: „SYNC “). -
Seite 73: Vollständiger Ausfall
160 V, ist ein Fehler an der übrigen Photovoltaik- Anlage zu vermuten. Beträgt die Leerlaufspannung der Solarmodule (an den Anschlüssen beim Fronius IG) mehr als 160 V, liegt möglicherweise ein grundlegender Defekt des Fronius IG vor. In dem Fall grundsätzlich einen Fronius-ge- schulten Service-Techniker verständigen. -
Seite 74: Klasse 1
Service-Codes der Service-Klasse 1 treten meist nur vorübergehend auf und werden vom öffentlichen Stromnetz verursacht. Fronius IG reagiert zunächst mit einer Netztrennung. Anschließend wird das Netz während des vorgeschriebenen Überwachungszeitraumes ge- prüft. Wird nach dieser Periode kein Fehler mehr festgestellt, nimmt Fronius IG den Netzeinspeise-Betrieb wieder auf. - Seite 75 Option ENS auftreten. Service-Codes der Klasse 2 betreffen ebenfalls die Parameter des Net- zes. Einige Überprüfungsverfahren überschneiden sich daher mit denen der Service-Klasse 1. Die Reaktion des Fronius IG erfolgt genauso wie bei den Service-Codes der Service-Klasse 1. Code Bezeichnung...
-
Seite 76: Klasse 2
Die Service-Klasse 3 umfasst Service-Codes, die während des Einspeise- betriebes auftreten können, jedoch grundsätzlich nicht zu einer dauerhaf- ten Unterbrechung des Netz-Einspeisebetriebes führen. Nach der auto- matischen Netztrennung und der vorgeschriebenen Netzüberwachung, versucht Fronius IG wieder den Einspeisebetrieb aufzunehmen. Code Bezeichnung Verhalten Behebung Überstrom (AC) -
Seite 77: Klasse 4
Fronius IG den Netzeinspei- erhaft angezeigt wird: sebetrieb nach erneutem Fronius-geschulten Ser- automatischen Zuschalte- vicetechniker verständi- versuch auf Temperatursensor AC Fronius IG trennt sich aus Falls Service-Code dau- defekt Sicherheitsgründen vom erhaft angezeigt wird: Netz Fronius-geschulten Ser- vicetechniker verständi- Temperatursensor DC... -
Seite 78: Klasse 5
Fronius-geschulten Ser- vicetechniker verständi- Regelungsprobleme Aufgrund stark geänderter Falls Service-Code dau- Netzbedingungen trennt erhaft angezeigt wird: sich der Fronius IG kurzzei- Fronius-geschulten Ser- tig vom Netz vicetechniker verständi- EEPROM fehlerhaft Speicherbauteil gelöscht Falls Service-Code dau- erhaft angezeigt wird: Fronius-geschulten Ser- vicetechniker verständi-... - Seite 79 Klasse 5 Service-Codes der Service-Klasse 5 behindern den Einspeisebetrieb nicht generell. Sie werden angezeigt, bis der angezeigte Service-Code per Tastendruck quittiert wird (im Hintergrund arbeitet der Fronius-IG jedoch normal). - Beliebige Taste drücken - Fehlermeldung wird nicht mehr angezeigt Code...
-
Seite 80: Kundendienst
Brücken-Kurzschluss keiten. Falls Serviceco- de dauerhaft angezeigt Erfassung Zwischenkreis- wird: Fronius-geschulten Spannung beschädigt Servicetechniker ver- ständigen Wichtig! Erscheint ein Fehler, der nicht in den Tabellen angeführt ist, Kundendienst häufig oder dauerhaft, wenden Sie sich an Ihren Fronius-Händler bzw. Fronius-geschulten Servicepartner. -
Seite 81: Anhang
Anhang Technische Daten Fronius IG 15 / Eingangsdaten IG 15 IG 20 IG 30 20 / 30 Empfohlene Anschlussleistung 1300-2000 Wp 1800-2700 Wp 2500-3600 Wp MPP-Spannungsbereich 150 - 400 V Max. Eingangsspannung (bei 1000 W/m² / - 10°C im Leerlauf) 500 V Max. -
Seite 82: Fronius Ig 40 / 50
Fronius IG 40 / Eingangsdaten IG 40 IG 50 Empfohlene Anschlussleistung 3500-5500 Wp 4600-6700 Wp MPP-Spannungsbereich 150 - 400 V Max. Eingangsspannung (bei 1000 W/m² / - 10°C im Leerlauf) 500 V 530 V Max. Eingangsstrom 29,4 A 33,0 A... -
Seite 83: Fronius 60 / 60 Hv
Fronius 60 / 60 Eingangsdaten IG 60 IG 60 HV Empfohlene Anschlussleistung 4600-6700 Wp 4600-6700 Wp MPP-Spannungsbereich 150 - 400 V Max. Eingangsspannung (bei 1000 W/m² / - 10°C im Leerlauf) 500 V 530 V Max. Eingangsstrom 35,84 A 35,84 A... -
Seite 84: Berücksichtigte Normen Und Richtlinien
Berücksichtig- Der Fronius IG erfüllt die „Richtlinie für Anschluss und Parallelbetrieb von te Normen und Eigenerzeugungsanlagen am Niederspannungsnetz“ des Verbandes der Richtlinien Elektrizitätswirtschaft (VDEW). Weiters sind die „Technischen Richtlinien für den Parallelbetrieb von Eigenerzeugungsanlagen mit Verteilernetzen“ des Verbandes der Elektrizitätsunternehmen Österreichs erfüllt. -
Seite 85: Gewährleistung, Wartung Und Entsorgung
Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhält- Fronius lich: www.froinus.com/solar/garantie Werksgarantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrich- ter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. Zur Aufrechterhaltung der hohen Qualität und einwandfreien Funktion sollte in Wartung regelmäßigen Abständen eine entsprechende Überprüfung des Filters... - Seite 92 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms! ud_fr_se_so_00913 102013...
