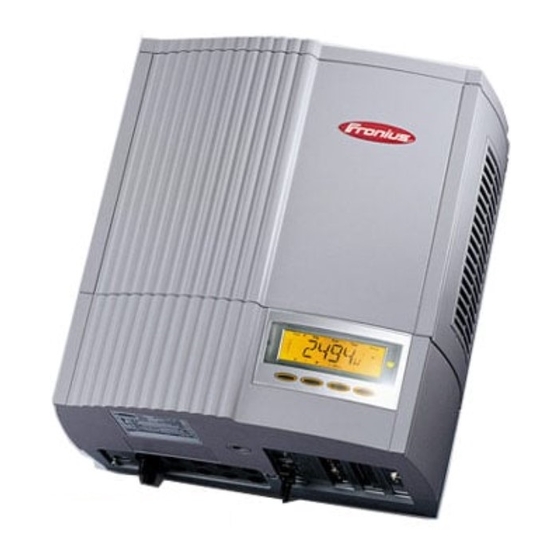

Fronius IG Bedienungs Und Installationsanleitung Handbuch

Solar-wechselrichter
Vorschau ausblenden Andere Handbücher für IG:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungs- &
Installationsanleitung
FRONIUS IG
15, 20, 30
42,0410,0827
022002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius IG

Inhaltszusammenfassung für Fronius IG

  • Seite 1 Bedienungs- & Installationsanleitung FRONIUS IG 15, 20, 30 42,0410,0827 022002...

  • Seite 3: Sehr Geehrter Fronius-Kunde

    Allgemeines Die vorliegende Bedienungsanleitung besteht aus zwei Teilen. Der erste Teil soll Sie mit Bedienung und Pflege Ihres FRONIUS IG vertraut ma- chen. Der zweite Teil dient als Leitfaden für lizenzierte Installateure und behandelt unter anderem Installation, Inbetriebnahme sowie Statusdia- gnose- und Behebung.

  • Seite 4: Personenschutz

    - ENS (Option) Die Option ENS ist nur in einigen Ländern Vorschrift und ist auch nur dort im Lieferumfang des FRONIUS IG enthalten. In jedem Fall kommen aber die serienmäßig in den FRONIUS IG integrierten Meß- und Sicherheits- verfahren zum Einsatz.

  • Seite 5: Reparaturen

    Leerlaufspannung, bei - 10 °C, entnehmen Sie bitte dem Datenblatt der Solar-Module. Wird eine Leerlaufspannung der Solar-Module von 500 V überschritten, kommt es zu einer Zerstörung des FRONIUS IG, und sämtliche Gewähr- leistungsansprüche erlöschen. Der Anschluß an das öffentliche Stromnetz darf nur von einem konzessio- Netzanschluß...

  • Seite 6: Das Sicherheitskonzept

    Sicherheitsbestimmungen Das Sicherheitskonzept Normen und Ihr FRONIUS IG erfüllt alle einschlägigen Normen und Vorschriften. Vorschriften Dazu zählen insbesondere: - Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit - Richtlinie 93/68/EWG CE-Kennzeichnung - Europäische Normen EN 50 081-1, EN 50 082-1, EN 61 000-3-2 - „Richtlinie für den Parallelbetrieb von Photovoltaik-Eigenerzeugungsan- lagen mit dem Niederspannungsnetz des Elektrizitätsversorgungsunter-...

  • Seite 7: Inhaltsverzeichnis

    Allgemeines ........................ 14 Auf dem Dach entsteht der Strom ................14 Unter dem Dach wird Strom gewandelt ..............15 Der FRONIUS IG im Photovoltaik-System ..............15 Allgemeines ........................ 15 Umwandlung von Gleich- in Wechselstrom ..............15 Vollautomatische Betriebsführung ................15 Spannungstransformation und galvanische Trennung ..........
  • Seite 8 Inhaltsverzeichnis Bedienkonzept ........................24 Das Display ........................24 Allgemeines ........................ 24 Tastenbeschreibung ....................24 Symbole ........................24 Navigation im Display ...................... 25 Display-Beleuchtung ....................25 Menüebene ......................... 26 Anzeigemodus anwählen .................... 26 Zwischen Anzeigefunktionen blättern ................. 27 Die Anzeigemodi ......................27 Übersicht der Anzeigemodi ..................
  • Seite 9 Inhaltsverzeichnis Inbetriebnahme ........................62 Konfiguration des Wechselrichters .................. 62 Werksseitige Konfiguration ..................62 Individuelle Konfiguration .................... 63 LocalNet ..........................63 Systemerweiterungen / Steckkartenprinzip ..............63 Datenlogger ........................ 64 COM Card ........................64 Steckkarten einsetzen ....................64 Konfiguration ....................... 65 Beispiel ........................65 Statusdiagnose und -behebung ...................

  • Seite 10: Allgemeines

    Sie sich wünschen. Der Wirkungsgrad wird durch modernste Invertertechnologien und Ma- ster-Slave Betrieb optimiert. Schon bei niedrigster Sonneneinstrahlung maximiert FRONIUS IG die Effizienz und hält dieses hohe Niveau bis zur Maximalleistung. Modulauswahl und Anlagenkonzeption sind für Sie dadurch sehr flexibel.

  • Seite 11: Technologie

    Flexibilität der Leistung Richtig erklärt, ist Technik ganz einfach zu verstehen. Vergleichen wir Ihren FRONIUS IG hier am besten mit einem dynami- schen Unternehmen. Das Leistungsteil, sozusagen die Fachkraft und Herzstück jedes FRONIUS IG, kommt in Photovoltaik-Anlagen von 1,3 bis 30 kW zum Einsatz.

  • Seite 12: Ergonomie

    Spitzenleistung Ihre Anlage an diesem Tag hatte? Es interessiert Sie, wieviel Geld Sie damit heute, dieses Jahr oder seit dem Kauf erwirt- schaftet haben? Kein Problem. Ihr FRONIUS IG hat die Antwort. Mittels Sensoren, die für Sie Einstrahlungsstärke und Außentemperatur erfühlen, läßt sich Ihr Energieertrag genau kontrollieren.

  • Seite 13: Ökologie

    Leichter im Gewicht bedeutet neben einer vereinfachten Installation auch eine Verringerung der Transportkosten und der CO -Emissionen. Die FRONIUS IG Serie wiegt nur mehr ein Viertel verglichen mit ähnlichen Produkten. Die Wechselrichterserie birgt Detailinnovationen, wie sie beispielsweise am Display sichtbar werden. Das Bedienelement ist mit hocheffizienter LED-Technologie hinterleuchtet, die, verglichen mit am Markt erhältlichen...

  • Seite 14: Funktionsweise Einer Photovoltaik-Anlage

    Allgemeines Funktionsweise einer Photovoltaik-Anlage Die weltweit eingestrahlte Sonnenenergie beträgt insgesamt ca. Allgemeines 1.540.000.000.000.000.000 kWh/Jahr (1.540 Peta kWh/Jahr). Das ist das 15.000-fache des weltweiten Stromverbrauchs. Wir gratulieren Ihnen, daß Sie sich dafür entschlossen haben, den größten Energiepool der Welt aktiv zu nutzen. Übrigens, der photovoltaische Effekt wurde erstmals von dem Physiker Alexandre-Edmond Bequerel 1839 entdeckt.

  • Seite 15: Unter Dem Dach Wird Strom Gewandelt

    -frequenz. Bei ausreichender Sonneneinstrahlung beginnt Ihr Solarwechselrichter mit der Einspeisung. Je nach Ausführung genü- gen hierfür nur wenige Watt Solarleistung! Der FRONIUS IG arbeitet nun stets so, daß die maximal mögliche Lei- stung aus den Solar-Modulen entnommen wird.

  • Seite 16: Spannungstransformation Und Galvanische Trennung

    FRONIUS IG die Verbindung zum Netz vollstän- dig und stellt den Betrieb ein. Alle Einstellungen und gespeicherten Daten bleiben selbstverständlich erhalten. Der FRONIUS IG ist für den Einsatz an Solar-Modulen mit einem weiten Spannungs- Eingangsspannungsbereich konzipiert. Das erlaubt einen Einsatz der transformation vielfältigsten Solar-Modul-Typen.

  • Seite 17: Netzüberwachung

    Peripheriegeräte mehr benötigt werden. Aufgrund unserer Erfahrung und dank Einsatz innovativster Technologien verwaltet der FRONIUS IG alle diese Aufgaben gleichzeitig. Darüber hinaus erfüllt der FRONIUS IG eine ganze Reihe an Auflagen, um Personen, andere Haushaltsgeräte und sich selbst zu schützen. Zu den Auflagen zählen beispielsweise: - Netzüberwachung...

  • Seite 18: Gerätebeschreibung

    Der FRONIUS IG startet automatisch, sobald die Solar-Module nach Sonnenaufgang ausreichend Leistung abgeben. Während des Betriebes hält der FRONIUS IG die Spannung der Solar- Module stets im Bereich der optimalen Leistungsentnahme. - Die für den momentanen Betriebszustand der Solar-Module optimale Spannung wird als MPP-Spannung bezeichnet (MPP = Maximum Po- wer Point).
  • Seite 19 Verschwinden zwei Teilstriche, die zuvor noch geblinkt haben, sind jeweils 1/10 der Gesamtdauer des Startup-Tests vergangen. (5) Synchronisation ENS (Option) - Ist der FRONIUS IG mit der Option ENS ausgerüstet, wird die ENS ausführlich getestet und synchronisiert - Das Display zeigt „SYNC “...

  • Seite 20: Übersicht Innengehäuse

    (2) Lüftungs-Gitter (3) LED für Betriebszustand (4) Display (5) Tastenfeld (6) Steckkartenplätze (7) Anschlußplatte in verschiedenen Ausführungen (8) Anschlußbereich - darf nur von lizenzierten Installateuren geöffnet werden (9) Leistungsteil-Bereich, separat gekapselt - darf nur von Fronius-ge- schultem Servicepersonal geöffnet werden...

  • Seite 21: Übersicht Außengehäuse

    BEDIENUNGSANLEITUNG Gerätebeschreibung Übersicht Außengehäu- (1) Befestigungsschrauben für Gehäuse (2) Lüftungs-Hauben (3) LED für Betriebszustand (4) Display außen (Option) (5) Tastenfeld außen (Option) (6) Abdeckung AC-Anschluß und Steckkartenplätze (7) Anschlußleiste Multicontact (8) Abdeckschieber zum Schutz der Tasten und des Displays vor Son- neneneinstrahlung.

  • Seite 22: Led Für Betriebszustand

    Dennoch empfehlen wir aus Sicherheitsgründen den Isolationsfehler alsbald zu beheben. Bei FRONIUS IG mit Display wird eine Statusmeldung angezeigt. Bei FRONIUS IG ohne Display erfolgt eine Anzeige in der Software FRONIUS IG.access. Wird eine Meldung (z.B. „502“, Kapitel „Statusdiagnose und -behebung“) angezeigt, den entsprechenden Status beheben und diesen durch Drük-...
  • Seite 23 (4) LED blinkt orange: triebszustand - Am Display erscheint eine Warnung (Fortsetzung) - Oder der FRONIUS IG wurde im Setup-Menü auf Standby-Betrieb geschaltet = manuelle Abschaltung des Einspeisebetriebes - nach dem nächsten Sonnenaufgang wird der Einspeisebetrieb automatisch wiederaufgenommen - Während die orange LED blinkt, kann der Einspeisebetrieb jeder- zeit manuell aufgenommen werden (Kapitel „Das Setup-Menü“)

  • Seite 24: Bedienkonzept

    Bedienung Bedienkonzept Das Display Der FRONIUS IG ist betriebsfertig vorkonfiguriert. Für den vollautomati- Allgemeines schen Netzeinspeise-Betrieb sind daher keine Voreinstellungen erforder- lich. Taste (A) und (B): Tastenbe- - Zum Blättern schreibung Taste (C): - Zum Wechsel in die Menü-Ebene („Menu“) bzw. Ausstieg aus dem Setup-Menü...

  • Seite 25: Navigation Im Display

    ... erscheint bei der Anzeige von Größen, welche direkt mit den Solar-Modulen zusammenhängen ... erscheint bei der Anzeige von Werten, welche direkt mit dem FRONIUS IG zusammenhängen ... erscheint bei der Anzeige von Größen, welche mit Umweltbe- dingungen, wie Sonneneinstrahlung und Temperatur, zusammen- hängen (Option)

  • Seite 26: Menüebene

    Bedienung Menüebene Von der Menüebene aus gelangen Sie in den von Ihnen gewünschten Anzeigemodus oder in das Setup- Menü. Durch Drücken der Taste (C) in die Menüebene wechseln - Das Display zeigt „Menu“ - Das Display befindet sich in der Menü-Ebene - In die Menüebene wechseln Anzeigemo-...

  • Seite 27: Zwischen Anzeigefunktionen Blättern

    Tag - nur in Verbindung mit der Option Bus-Master Anzeigemodus „Year“ ... Anzeige von Werten zur Netzeinspeisung im aktuellen Kalenderjahr - nur in Verbindung mit der Option Bus-Master Anzeigemodus „Total“ ... Anzeige von Werten zur Netzeinspeisung seit Erstinbetriebnahme des FRONIUS IG.

  • Seite 28: Übersicht Der Anzeigewerte

    (°C; alternativ auch °F) Vom Verbrauchsmesser erfaßte Modultemperatur minimal Leistung (°C; alternativ auch °F) Umgebungstemperatur Umgebungstemperatur maximal (°C; alternativ auch °F) (°C; alternativ auch °F) Sonneneinstrahlung Umgebungstemperatur minimal (W/m²) (°C; alternativ auch °F) Uhrzeit Sonneneinstrahlung maximal (HH:MM) (W/m²) Betriebsstunden des FRONIUS IG (HH:MM)

  • Seite 29: Anzeigemodus „Now

    Netzeinspeisung (Ohm; Option ENS) Es wird der Widerstand des örtlichen Niederspannungs-Netzes bis zur nächsten Transformator-Station gemessen. Wird das örtliche Niederspannungs-Netz aufgrund von Arbeiten abge- schaltet, steigt die Netzimpedanz deutlich an und der FRONIUS IG unter- bricht aus Sicherheitsgründen die Netzeinspeisung.
  • Seite 30 Wirkungsgrad Ihrer Photovoltaik-Anlage garantiert. Modul-Strom ... momentan von den Solar-Modulen gelie- ferter Strom (Ampere) Der FRONIUS IG hält die Modul-Spannung stets im Bereich der größt- möglichen Leistungsentnahme aus den Solar-Modulen. Daraus ergibt sich der optimale Modul-Strom. Modul-Temperatur ... Tempe- ratur bei den Solar-Modulen (°C;...
  • Seite 31 °C; im Setup-Menü auch auf °F einstellbar; Temperatur-Sensor Nr.2; Option Sensorkarte) Sonneneinstrahlung ... pro Quadratmeter auftreffende Einstrahlungsleistung (Watt/m²; Option Sensorkarte) Uhrzeit (Option Datenlogger) ... wird die Uhrzeit an einem FRONIUS IG oder an einer Systemerweiterung geändert, ändert sich diese an allen mittels LocalNet verbundenen Geräten.

  • Seite 32: Anzeige-Modus „Day / Year / Total

    „Day / Year / Total“ Anzeigemodus „Day“ ... Anzeige von Werten zur Netzeinspeisung am heutigen Tag Hinweis! Der Einschaltzeitpunkt bedeutet für den FRONIUS IG Tagesbe- ginn. Wird die DC-Zuleitung getrennt, sind nach erneutem Hochstarten folgende Werte rückgesetzt: - Ertrag (Währung einstellbar)
  • Seite 33 BEDIENUNGSANLEITUNG Bedienung Anzeige-Mo- Eingespeiste Energie ... dus „Day / während des betrachteten Year / Total“ Zeitraumes in das Netz einge- (Fortsetzung) speiste Energie (kWh / MWh) Aufgrund unterschiedlicher Meßverfahren kann es zu Abweichungen gegenüber Anzeigewerten anderer Meßgeräte kommen. Für die Verrech- nung der eingespeisten Energie sind nur die Anzeigewerte des vom Elek- trizitätsversorgungs-Unternehmen beigestellten, geeichten Meßgerätes bindend.
  • Seite 34 Bedienung Anzeige-Mo- Netzspannung minimal ... dus „Day / geringste während des be- Year / Total“ trachteten Zeitraumes gemes- (Fortsetzung) sene Netzspannung (V) Modulspannung maximal ... höchste während des betrach- teten Zeitraumes gemessene Modulspannung (V) Vom Verbrauchsmesser erfaßte Energie ... während des betrachteten Zeitraumes verbrauchte Energie (kWh / MWh;...

  • Seite 35: Das Setup-Menü

    Die Angabe der Betriebsdauer erfolgt in Stunden und Minuten bis 999 h und 59 min (Anzeige: „999:59“). Ab dem Zeitpunkt erfolgt die Anzeige nur in Stunden. Obwohl der FRONIUS IG während der Nacht außer Betrieb ist, werden die Daten welche die Option Sensorkarte erfordern, rund um die Uhr erfaßt und gespeichert.

  • Seite 36: Anzeige-Modus „Setup

    Bedienung Anzeige-Mo- dus „Setup“ Das Setup-Menü ermöglicht eine einfache Änderung der Voreinstellungen für den FRONIUS IG, um Ihren Wünschen und Anforderungen in best- möglicher Weise zu entsprechen. In das Setup- - In die Menüebene wechseln (1) (2) (3) (4) (5) Menü...

  • Seite 37: Einstellen Der Menüpunkte

    Menüpunkte tivierung des Standby-Betriebes mit der Taste „Enter“ (D). Der Menüpunkt „Standby“ bietet die Möglichkeit, den FRONIUS IG manu- ell in den Standby-Betrieb zu setzen. Im Standby-Betrieb ist die Leistungselektronik abgeschaltet. Es findet keine Netzeinspeisung statt. Die LED blinkt orange.
  • Seite 38 Bedienung - „Contrast“ ... Einstellung des Kontrastes am LCD-Display. - In „Contrast“ einsteigen: Taste „Enter“ (D) drücken Da der Kontrast temperaturabhän- gig ist, kann bei wechselnden Umgebungsbedingungen eine - Aus den Einstellungen „0“ Einstellung des Menüpunktes bis „7“ auswählen - Taste (A) „Kontrast“...
  • Seite 39 BEDIENUNGSANLEITUNG Bedienung - „Light-Mode“ ... Voreinstellung der Display-Beleuchtung. - In „Light-Mode“ einsteigen: Taste „Enter“ (D) drücken - Zwischen den Einstellungen Auto 1., On 2. und Off 3. wechseln - Taste (A) oder (B) drücken: 1. Nach dem letzten Drücken einer Taste, erlischt die Display-Be- leuchtung in Folge einer Zeitver- zögerung von 30 Sekunden...
  • Seite 40 Bedienung 1.Währung eingeben (Werksein- stellung: EUR) - Erste Stelle blinkt - Mittels Taste (A) oder (B) einen Buchstaben für die erste Stelle auswählen - Bestätigen mit Taste „Enter“ (D) - Nächste Stelle blinkt - Vorgehensweise für die nächsten Stellen wie für die erste Stelle beschrieben - die eingestellte Währung über- nehmen: Taste „Enter (D)“...
  • Seite 41 Hinweis! Beim Einbinden mehrerer FRONIUS IG in eine Daten- kommunikation mittels Datenlogger, jedem FRONIUS IG eine eigene Adresse zuordnen. Das Versehen jedes FRONIUS IG mit einer eigenen Adresse ist wichtig, damit der Datenlogger zwischen den einzelnen Wechselrichtern unter- scheiden kann. Befinden sich zwei FRONIUS IG mit derselben Adresse im System, ist eine Datenkommunikation mit Datenlogger nicht möglich.
  • Seite 42 Bedienung Hinweis! Der Menüpunkt „Time“ wird nur unterstützt, wenn die Option Bus-Master angeschlos- sen ist. - „Time“ ... Einstellung von Uhrzeit und Datum - In „Time“ einsteigen: Taste „Enter“ (D) drücken 1.Datum einstellen (z.B.: 03.10.2003) - Erste Stelle blinkt - Mittels Taste (A) oder (B) eine Zahl für die erste Stelle auswäh- - Bestätigen mit Taste „Enter“...
  • Seite 43 BEDIENUNGSANLEITUNG Bedienung - „Version“ ... Anzeige von Versi- onsnummer und Seriennummer der IG-Control-Einheit und des Leistungsteiles. - In „Version“ einsteigen: Taste „Enter“ (D) drücken - Zwischen den Anzeigen MAIN 1., PS 2. und CTRL ENS 3. wechseln - Taste (A) oder (B) drücken:...
  • Seite 44 ENS wechseln: Taste „(A) oder (B)“ drücken - Ausstieg mit Taste „Esc (C)“ Hinweis! Ist der FRONIUS Anzeige IG nicht mit der Option ENS Typennummer ausgerüstet, können Typen- nummer und Versionsnum- mer nicht angezeigt werden. - Nach Drücken der Taste „Enter Anzeige (D)“...

  • Seite 45: Zusatzinformationen

    BEDIENUNGSANLEITUNG Zusatzinformationen Zusatzinformationen Der FRONIUS IG ist für eine ganze Reihe von Systemerweiterungen Systemerwei- vorbereitet, wie z.B.: terungen - Für die Kommunikation des FRONIUS IG mit externen Systemerweite- rungen, bzw. mit anderen FRONIUS IG - Datenlogger (zur Aufzeichnung und Verwaltung der Daten Ihrer Photo-...

  • Seite 46: Zwangsbelüftung

    - Das Leistungs-Derating drosselt die Leistung des FRONIUS IG kurzzeitig soweit, daß die Temperatur den zulässigen Wert nicht überschreitet. - Ihr FRONIUS IG bleibt so lange wie möglich ohne Unterbrechungen einsatzbereit. - Auch bei sehr häufigem Vollastbetrieb des FRONIUS IG ist eine...

  • Seite 47: Installationsanleitung

    INSTALLATIONSANLEITUNG Installationsanleitung...

  • Seite 48: Gehäuse Öffnen

    Leistungsteiles darf nur durch Fronius-geschultes Service- personal im spannungsfreien Zustand geöffnet werden. Anschlußbereich öffnen - Schraubendreher in die Bohrung (1) an der Unterseite des FRONIUS IG einsetzen - Schraubendreher am Griffende vorsichtig anheben und dadurch Abdek- kung (2) entriegeln - Abdeckung (2) des Anschlußbereiches nach unten wegziehen...

  • Seite 49: Innengehäuse

    (4) Leistungsteilbereich Warnung! Gefahr durch Netzspanung und DC-Span- nung von den Solar-Modulen. Der separat gekapselte Lei- stungsteilbereich darf nur von Fronius-geschultem Service- personal geöffnet werden. (3) (4) - Sicherungsschraube (5) lösen und Wandhalterung abnehmen - Vier Schrauben (1) lösen Außengehäu-...

  • Seite 50: Montage

    - FRONIUS IG darf nicht in Räumen mit starker Staubentwicklung von leitfähigen Partikeln (z.B. Eisenspäne) installiert werden. - Bei der Montage des FRONIUS IG darauf achten, daß sich das Display leicht unterhalb Ihrer Augenhöhe befindet. Dadurch ist die optimale Lesbarkeit des Displays sichergestellt Standortwahl - Die Schutzart IP 45 erlaubt es, den FRONIUS IG einer Nässeeinwir-...

  • Seite 51: Ausführung Ohne Display: Adresse Einstellen

    Montageposition des FRONIUS IG mit Außengehäuse, z.B. im Bereich (Fortsetzung) der Solar-Module, oder unter einem Dachvorsprung). - FRONIUS IG kann sowohl vertikal als auch horizontal montiert werden - gemäß Abschnitt „Wandhalterung für Außengehäuse montieren“. - Bei Betrieb in Umgebungen mit starker Staubentwicklung: Falls erfor- derlich, die Lüfterbleche abnehmen und die integrierten Fliegengitter...

  • Seite 52: Wandhalterung Für Innengehäuse Montieren

    - Am FRONIUS IG Anschlußbe- reich öffnen (Kapitel „Gehäuse öffnen“) Vorsicht! Gefahr durch herabfallendes Gerät. FRONIUS IG in Wandhalterung einhängen und mittels Schraube (4) im Anschlußbe- reich sichern. - AC- und DC-Kabel montieren, wie in Kapitel „Anschluß“ beschrieben - Anschlußbereich schließen und Deckel mittels Befestigungsschraube...

  • Seite 53: Wandhalterung Für Außengehäuse Montieren

    Mon- tageposition Wichtig! Die Wandhalterung kann gemäß Abbildung sowohl für vertikale als auch für horizontale Position des FRONIUS IG montiert werden. Damit allfällig eingedrungenes Wasser abfließen kann: - Bei vertikaler Montageposition Ablaßschraube (1) lösen - Bei horizontaler Montageposition Ablaßschraube (2) öffnen...
  • Seite 54 Nachfolgend dargestellte Abbildung zeigt beide Teile (1) und (2) der rung für Au- Wandhalterung. Beide Teile liegen dem FRONIUS IG bei. In der Abbil- ßengehäuse dung ist ersichtlich, wie der FRONIUS IG an Teil (1) eingehängt wird. montieren (Fortsetzung) Für die Montage von Teil (2) wie folgt vorgehen: - Schrauben (3) an der Unterseite des FRONIUS IG lösen...
  • Seite 55 Vorsicht! Gefahr durch herabfallendes Gerät, wenn der FRONIUS IG nicht mittels Teil (2) der Wandhalterung gesichert wird. FRONIUS IG in Teil (1) der Wandhalterung einhängen und mittels Teil (2) der Wandhalterung sichern. - Teil (2) der Wandhalterung mittels geeigneten Schrauben und Dübeln montieren.

  • Seite 56: Anschluß

    500 V auch bei -10 °C nicht überschritten wird. Wird eine Leerlaufspannung der Solar-Module von 500 V überschritten, kommt es zu einer Zerstörung des FRONIUS IG, und sämtliche Gewähr- leistungsansprüche erlöschen. - Exaktere Werte für die Dimensionierung der Solar-Module, am ge- wählten Standort, liefern hierfür geeignete Berechnungsprogramme,...

  • Seite 57: Anschlußvarianten

    3. DC-Stecker und AC-Steckverbindung (wahlweise bis zu 5 DC-Stecker- paare, AC-Steckverbindung) 4. Außengehäuse In den folgenden Kapiteln wird der Anschluß des FRONIUS IG für jede Anschlußvariante gesondert beschrieben. 1. Klemmleiste - Den FRONIUS IG gemäß Kapitel „Montage“ an der Wand befestigen Das Gehäuse ist dafür ausgelegt, daß...

  • Seite 58: Dc-Stecker

    Zur Erleichterung von Montage- und Wartungsarbeiten, erfolgt der An- schluß der Solar-Module über eine berührungssichere Steckverbindung mit wahlweise einem bis fünf Steckerpaaren. - Den FRONIUS IG gemäß Kapitel „Montage“ an der Wand befestigen - Anschlußbereich öffnen - siehe Kapitel „Gehäuse öffnen“...
  • Seite 59 DC-Steckerpaare zur Verfügung. Der Anschluß des Stromnetzes erfolgt mittels einer berührungssicheren, verriegelbaren AC-Steckverbin- dung. - Den FRONIUS IG gemäß Kapitel „Montage“ an der Wand befestigen Hinweis! Für die AC-Steckverbindung sind nur Kabel bis zu einem Querschnitt von 4 mm² zulässig.
  • Seite 60 Solar-Modulen montieren - Die Stränge am FRONIUS IG anstecken Hinweis! Die DC-Steckverbindungen niemals während des Einspeisebe- triebes des FRONIUS IG von den Steckkontakten trennen. Vor dem Ab- stecken der Stränge immer zuerst die Sicherung in der Hausverteilung trennen. Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt werden.

  • Seite 61: Außengehäuse

    INSTALLATIONSANLEITUNG Anschluß 4. Außenge- - Den FRONIUS IG gemäß Kapitel „Montage“ an der Wand befestigen häuse - Vier Befestigungsschrauben (1) an der Abdeckung (2) lösen - Abdeckung (2) abnehmen - Zugentlastung (3) an der Abdeckung (2) lockern - 3-poliges Anschlußkabel für das öffentliche Netz durch Zugentlastung (3) führen und in die Klemmleiste (4) einschieben...

  • Seite 62: Inbetriebnahme

    Inbetriebnahme Konfiguration des Wechselrichters Werksseitige Ihr FRONIUS IG wurde bereits werksseitig betriebsfertig vorkonfiguriert. Konfiguration Nach dem Anschluß des FRONIUS IG an die Solar-Module (DC) und an das öffentlichen Netz (AC), brauchen Sie nur mehr den AC- und DC- Trennschalter schließen.

  • Seite 63: Individuelle Konfiguration

    - Das orange Aufleuchten der LED signalisiert, daß der automatische Start des FRONIUS IG in Kürze erfolgen wird - Nach dem automatischen Start des FRONIUS IG leuchtet die LED grün - Solange der Netzeinspeise-Betrieb stattfindet, leuchtet die LED grün und bestätigt die störungsfreie Funktion des FRONIUS IG Sollte der Ablauf bei der Erstinbetriebnahme Ihres FRONIUS IG nicht mit der oben angeführten Beschreibung übereinstimmen und der FRONIUS...

  • Seite 64: Datenlogger

    Datenmengen schnell und sicher verteilt werden. COM Card Um den FRONIUS IG in das LocalNet einzubinden, wird folgende Sy- stemerweiterung an einem Steckplatz im FRONIUS IG benötigt: - COM Card ....ermöglicht die Datenanbindung des FRONIUS IG...

  • Seite 65: Konfiguration

    Sensorkarte, ...) automatisch. Zwischen mehreren identischen Systemerweiterungen kann jedoch nicht unterschieden werden. Um jeden FRONIUS IG eindeutig im LocalNet zu definieren, muß dem entsprechenden FRONIUS IG eine individuelle Nummer zugewiesen werden. Die Vorgehensweise entnehmen Sie dem Kapitel „Das Setup-Menü“ der Bedienungsanleitung.
  • Seite 66 - Ausrüstung eines FRONIUS IG mit Datenlogger-/Busmasterkarte und einer Netzwerkkarte (Abbildung: FRONIUS IG 1) - Ausrüstung der übrigen FRONIUS IG mit jeweils einer COM Card (Ab- bildung: Fronius IG 2 bis n) Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit PC und Modem.

  • Seite 67: Statusdiagnose Und -Behebung

    FRONIUS IG mit der Netzsynchronisation (Anzeige „SYNC “). Ist die Leistung an den Solar-Modulen noch zu gering, erscheint am Display die Meldung „POWER “. Nach einer kurzen Wartezeit beginnt FRONIUS IG erneut mit der Netz- synchronisation (Anzeige: „SYNC “).

  • Seite 68: Vollständiger Ausfall

    Ausfall prüfen Sie die Leerlaufspannung der Solar-Module. Beträgt die Leerlaufspannung der Module (an den Anschlüssen des Fro- nius-IG) weniger als 160 V, ist ein Fehler an der übrigen Photovoltaik- Anlage zu vermuten. Beträgt die Leerlaufspannung der Solar-Module (an den Anschlüssen beim FRONIUS IG) mehr als 160 V, liegt möglicherweise ein grundlegen-...
  • Seite 69 Option ENS auftreten. Service-Codes der Klasse 2 betreffen ebenfalls die Parameter des Net- zes. Einige Überprüfungsverfahren überschneiden sich daher mit denen der Service-Klasse 1. Die Reaktion des FRONIUS IG erfolgt genauso wie bei den Service-Codes der Service-Klasse 1. Code Bezeichnung...

  • Seite 70: Klasse 2

    Die Service-Klasse 3 umfaßt Service-Codes, die während des Einspeise- betriebes auftreten können, jedoch grundsätzlich nicht zu einer dauerhaf- ten Unterbrechung des Netz-Einspeisebetriebes führen. Nach der auto- matischen Netztrennung und der vorgeschriebenen Netzüberwachung, versucht FRONIUS IG wieder den Einspeisebetrieb aufzunehmen. Code Bezeichnung Verhalten Behebung Überstrom (AC)

  • Seite 71: Klasse 4

    NIUS IG den Netzeinspei- erhaft angezeigt wird: sebetrieb nach erneutem Fronius-geschulten Ser- automatischen Zuschalte- vicetechniker verständi- versuch auf Temperatursensor AC FRONIUS IG trennt sich aus Falls Service-Code dau- defekt Sicherheitsgründen vom erhaft angezeigt wird: Netz Fronius-geschulten Ser- vicetechniker verständi- Temperatursensor DC...
  • Seite 72 Klasse 5 Service-Codes der Service-Klasse 5 behindern den Einspeisebetrieb nicht generell. Sie werden angezeigt, bis der angezeigte Service-Code per Tastendruck quittiert wird (im Hintergrund arbeitet der Fronius-IG jedoch normal). - Beliebige Taste drücken - Fehlermeldung wird nicht mehr angezeigt...

  • Seite 73: Klasse 5

    FRONIUS IG Adresse Adresse für Datenkommu- Adresse neu einstellen fehlerhaft nikation ist nicht mehr ge- speichert Kundendienst Wichtig! Erscheint ein Fehler, der nicht in den Tabellen angeführt ist, häufig oder dauerhaft, wenden Sie sich an Ihren Fronius-Händler bzw. Fronius-geschulten Servicepartner.

  • Seite 74: Anhang

    -20 ... 50 °C Schutzeinrichtungen IG 15 IG 20 IG 30 DC-Isolationsmessung Warnung bei R < 500 kOHM DC-Überspannungsschutz integriert Verpolungsschutz integriert Verhalten bei DC-Überlast Arbeitspunktverschiebung Angegebene Werte sind Standard-Werte: Je nach Anforderung für Ihr Land wurde Ihr FRONIUS IG spezifisch abgestimmt.
  • Seite 75 INSTALLATIONSANLEITUNG Anhang Berücksichtigte Normen und Richtlinien: Der FRONIUS IG erfüllt die „Richtlinie für Anschluß und Parallelbetrieb von Eigenerzeugungsanlagen am Niederspannungsnetz“ des Verbandes der Elektrizitätswirtschaft (VDEW). Weiters sind die „Technischen Richtli- nien für den Parallelbetrieb von Eigenerzeugungsanlagen mit Verteiler- netzen“ des Verbandes der Elektrizitätsunternehmen Österreichs erfüllt.

  • Seite 76: Garantie Und Haftung

    Diese Leistungen gehen zu Lasten des Händlers oder seines Installa- teurs, ebenso die Montage des instandgesetzten Gerätes. Garantieum- Die Garantie gilt nur für den FRONIUS IG und die im Lieferumfang enthal- fang tenen Optionen (Systemerweiterungen). Die übrigen Komponenten der Photovoltaikanlage sind von der Garantie ausgeschlossen.

  • Seite 77: Entsorgung

    INSTALLATIONSANLEITUNG Anhang Entsorgung Sollte Ihr Wechselrichter eines Tages ausgetauscht werden, nimmt Froni- Wiederverwer- us das Altgerät zurück und sorgt für eine fachgerechte Wiederverwertung. tung...
