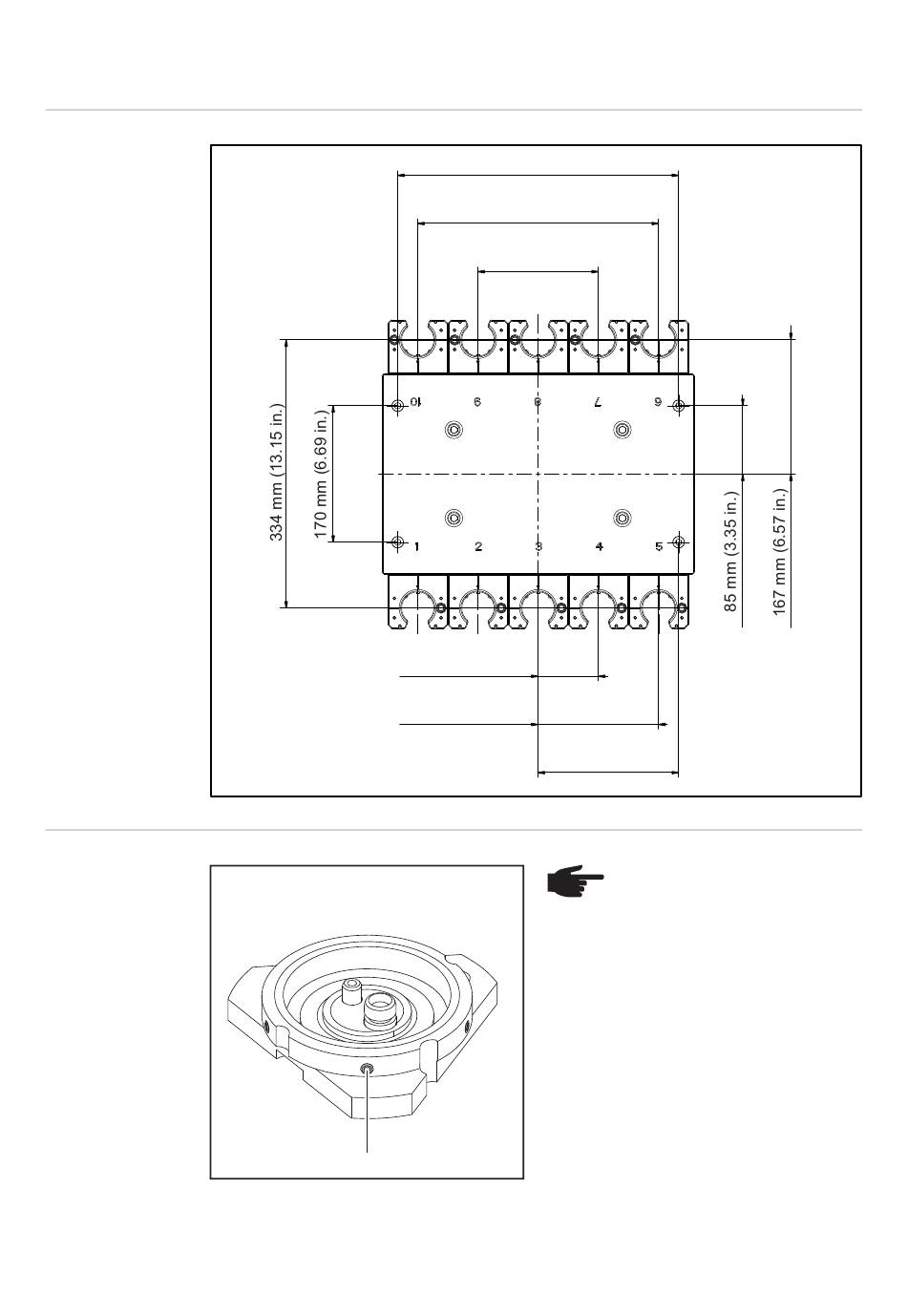

Roboter einrichten
Abmessungen
der Ablagenhalte-
rung samt Brenn-
erkörper-Ablagen
Roboter-Pro-
grammierhilfe
vorbereiten
70
350 mm (13.78 in.)
300 mm (11.81 in.)
150 mm (5.91 in.)
75 mm (2.95 in.)
150 mm (5.91 in.)
(1)
175 mm (6.69 in.)
HINWEIS! Vor jeder Montage der
Roboter-Programmierhilfe:
-
den festen Sitz von allen fünf
Schrauben (1) sicherstellen
-
sicherstellen, dass die Robo-
ter-Programmierhilfe entspre-
chend der Ausrichtung des
Brennerkörpers ausgerichtet
ist (siehe Teil „Brennerkörper
für spezielle Ablagepositio-
nen ausrichten")
