PE
U
V
W
M 3~

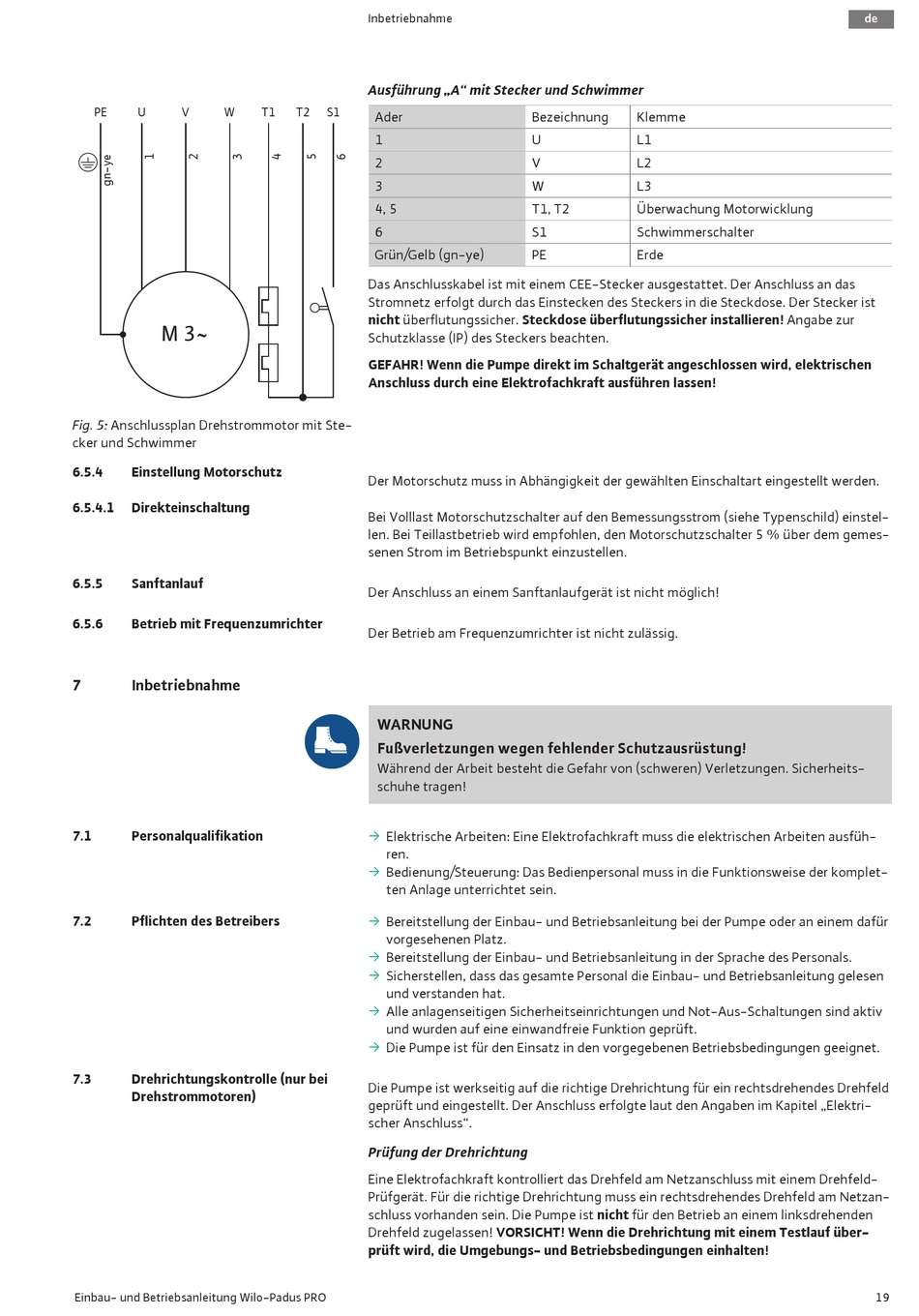

Fig. 5: Anschlussplan Drehstrommotor mit Ste-
cker und Schwimmer
6.5.4
Einstellung Motorschutz
6.5.4.1
Direkteinschaltung
6.5.5
Sanftanlauf
6.5.6
Betrieb mit Frequenzumrichter
7
Inbetriebnahme
7.1
Personalqualifikation
7.2
Pflichten des Betreibers
7.3
Drehrichtungskontrolle (nur bei
Drehstrommotoren)
Einbau- und Betriebsanleitung Wilo-Padus PRO
Inbetriebnahme
Ausführung „A" mit Stecker und Schwimmer
T1
T2
S1
Ader
1
2
3
4, 5
6
Grün/Gelb (gn-ye)
Das Anschlusskabel ist mit einem CEE-Stecker ausgestattet. Der Anschluss an das
Stromnetz erfolgt durch das Einstecken des Steckers in die Steckdose. Der Stecker ist
nicht überflutungssicher. Steckdose überflutungssicher installieren! Angabe zur
Schutzklasse (IP) des Steckers beachten.
GEFAHR! Wenn die Pumpe direkt im Schaltgerät angeschlossen wird, elektrischen
Anschluss durch eine Elektrofachkraft ausführen lassen!
Der Motorschutz muss in Abhängigkeit der gewählten Einschaltart eingestellt werden.
Bei Volllast Motorschutzschalter auf den Bemessungsstrom (siehe Typenschild) einstel-
len. Bei Teillastbetrieb wird empfohlen, den Motorschutzschalter 5 % über dem gemes-
senen Strom im Betriebspunkt einzustellen.
Der Anschluss an einem Sanftanlaufgerät ist nicht möglich!
Der Betrieb am Frequenzumrichter ist nicht zulässig.
WARNUNG
Fußverletzungen wegen fehlender Schutzausrüstung!
Während der Arbeit besteht die Gefahr von (schweren) Verletzungen. Sicherheits-
schuhe tragen!
ƒ
Elektrische Arbeiten: Eine Elektrofachkraft muss die elektrischen Arbeiten ausfüh-
ren.
ƒ
Bedienung/Steuerung: Das Bedienpersonal muss in die Funktionsweise der komplet-
ten Anlage unterrichtet sein.
ƒ
Bereitstellung der Einbau- und Betriebsanleitung bei der Pumpe oder an einem dafür
vorgesehenen Platz.
ƒ
Bereitstellung der Einbau- und Betriebsanleitung in der Sprache des Personals.
ƒ
Sicherstellen, dass das gesamte Personal die Einbau- und Betriebsanleitung gelesen
und verstanden hat.
ƒ
Alle anlagenseitigen Sicherheitseinrichtungen und Not-Aus-Schaltungen sind aktiv
und wurden auf eine einwandfreie Funktion geprüft.
ƒ
Die Pumpe ist für den Einsatz in den vorgegebenen Betriebsbedingungen geeignet.
Die Pumpe ist werkseitig auf die richtige Drehrichtung für ein rechtsdrehendes Drehfeld
geprüft und eingestellt. Der Anschluss erfolgte laut den Angaben im Kapitel „Elektri-
scher Anschluss".
Prüfung der Drehrichtung
Eine Elektrofachkraft kontrolliert das Drehfeld am Netzanschluss mit einem Drehfeld-
Prüfgerät. Für die richtige Drehrichtung muss ein rechtsdrehendes Drehfeld am Netzan-
schluss vorhanden sein. Die Pumpe ist nicht für den Betrieb an einem linksdrehenden
Drehfeld zugelassen! VORSICHT! Wenn die Drehrichtung mit einem Testlauf über-
prüft wird, die Umgebungs- und Betriebsbedingungen einhalten!
Bezeichnung
Klemme
U
L1
V
L2
W
L3
T1, T2
Überwachung Motorwicklung
S1
Schwimmerschalter
PE
Erde
