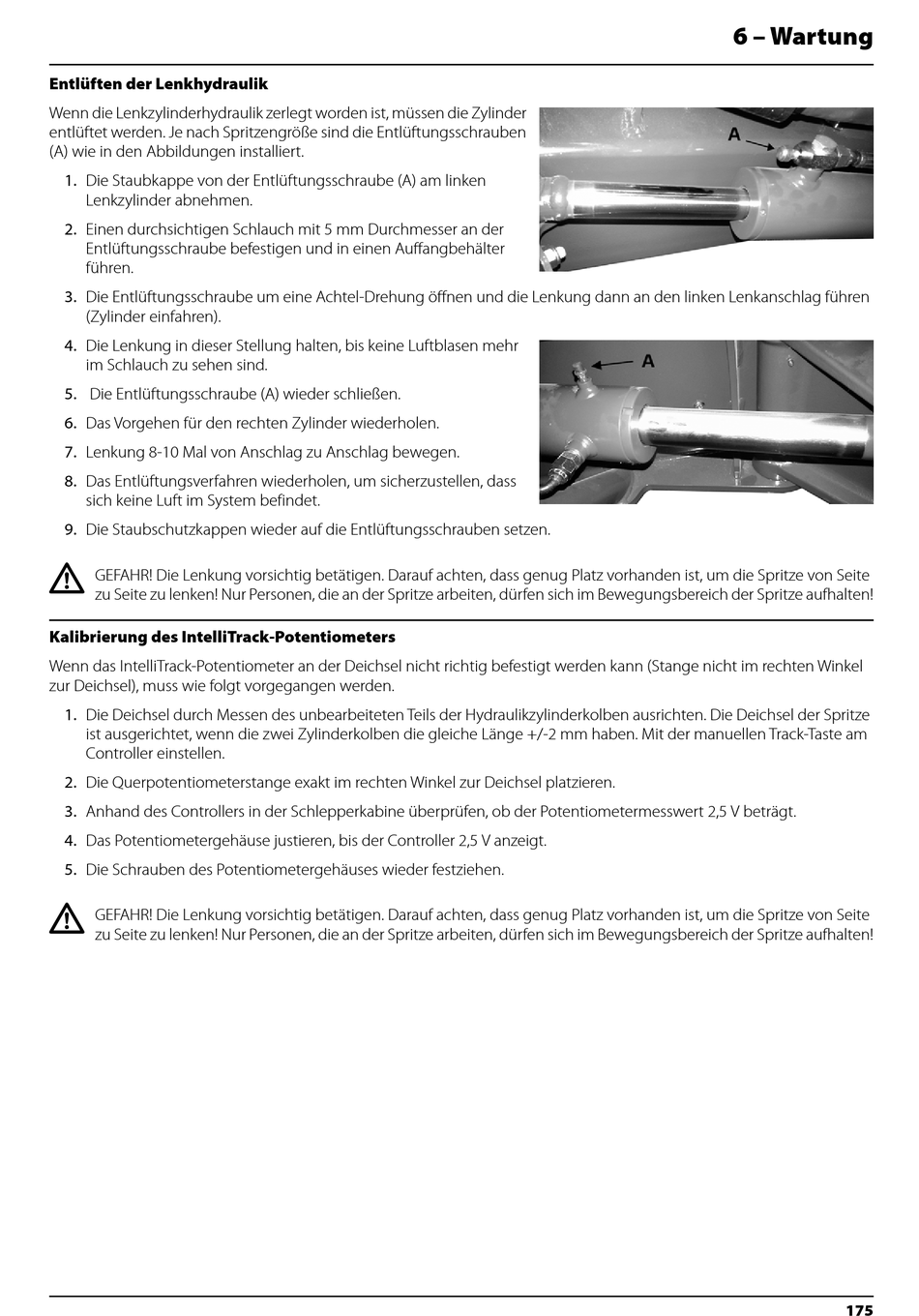

Entlüften der Lenkhydraulik
Wenn die Lenkzylinderhydraulik zerlegt worden ist, müssen die Zylinder
entlüftet werden. Je nach Spritzengröße sind die Entlüftungsschrauben
(A) wie in den Abbildungen installiert.
1. Die Staubkappe von der Entlüftungsschraube (A) am linken
Lenkzylinder abnehmen.
2. Einen durchsichtigen Schlauch mit 5 mm Durchmesser an der
Entlüftungsschraube befestigen und in einen Auffangbehälter
führen.
3. Die Entlüftungsschraube um eine Achtel-Drehung öffnen und die Lenkung dann an den linken Lenkanschlag führen
(Zylinder einfahren).
4. Die Lenkung in dieser Stellung halten, bis keine Luftblasen mehr
im Schlauch zu sehen sind.
5. Die Entlüftungsschraube (A) wieder schließen.
6. Das Vorgehen für den rechten Zylinder wiederholen.
7. Lenkung 8-10 Mal von Anschlag zu Anschlag bewegen.
8. Das Entlüftungsverfahren wiederholen, um sicherzustellen, dass
sich keine Luft im System befindet.
9. Die Staubschutzkappen wieder auf die Entlüftungsschrauben setzen.
€
GEFAHR! Die Lenkung vorsichtig betätigen. Darauf achten, dass genug Platz vorhanden ist, um die Spritze von Seite
zu Seite zu lenken! Nur Personen, die an der Spritze arbeiten, dürfen sich im Bewegungsbereich der Spritze aufhalten!
Kalibrierung des IntelliTrack-Potentiometers
Wenn das IntelliTrack-Potentiometer an der Deichsel nicht richtig befestigt werden kann (Stange nicht im rechten Winkel
zur Deichsel), muss wie folgt vorgegangen werden.
1. Die Deichsel durch Messen des unbearbeiteten Teils der Hydraulikzylinderkolben ausrichten. Die Deichsel der Spritze
ist ausgerichtet, wenn die zwei Zylinderkolben die gleiche Länge +/-2 mm haben. Mit der manuellen Track-Taste am
Controller einstellen.
2. Die Querpotentiometerstange exakt im rechten Winkel zur Deichsel platzieren.
3. Anhand des Controllers in der Schlepperkabine überprüfen, ob der Potentiometermesswert 2,5 V beträgt.
4. Das Potentiometergehäuse justieren, bis der Controller 2,5 V anzeigt.
5. Die Schrauben des Potentiometergehäuses wieder festziehen.
€
GEFAHR! Die Lenkung vorsichtig betätigen. Darauf achten, dass genug Platz vorhanden ist, um die Spritze von Seite
zu Seite zu lenken! Nur Personen, die an der Spritze arbeiten, dürfen sich im Bewegungsbereich der Spritze aufhalten!
6 – Wartung
