6 – Wartung

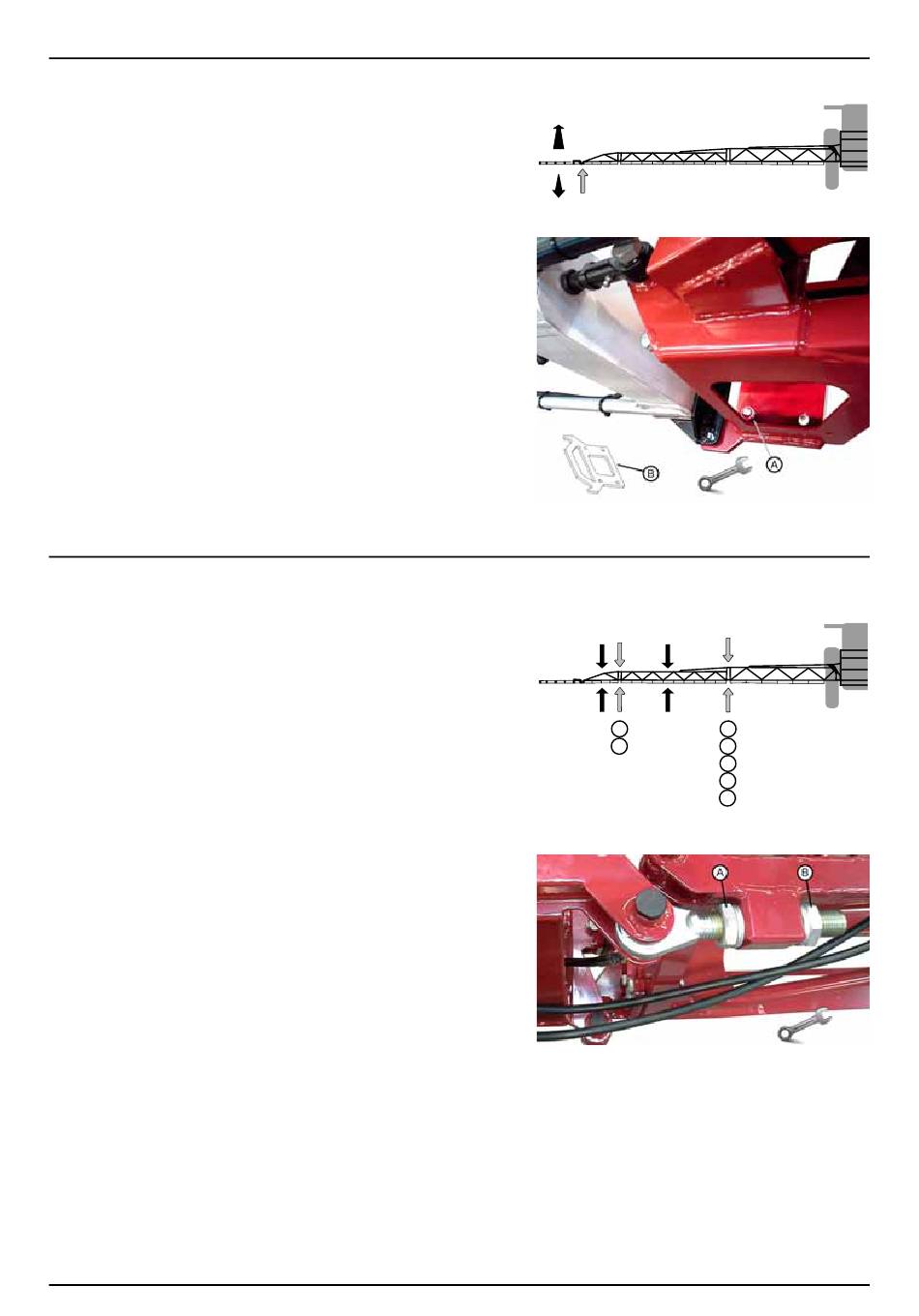

Horizontale Ausrichtung des Sicherheitssegments
Im Folgenden ist beschrieben, wie das Sicherheitssegment an der
Außensektion ausgerichtet wird.
1. Die Schrauben und Sicherungsmuttern (A) lösen, aber nicht
entfernen.
1. Zu beiden Seiten der Stahlhalterung (B) gibt es insgesamt vier
Schraube-Mutter-Paare.
Schlüsselweite = 17 mm
In der Abbildung wurden Schraube und Mutter bereits aus einem
Loch entfernt. Die Langlöcher in der Stahlhalterung dienen der
Einstellung. Die Stahlhalterung ist am Sicherheitssegment
befestigt.
2. Das Sicherheitssegment durch Verschieben der Halterung an der
Außensektion ausrichten.
3. Schrauben und Muttern festziehen. Anzugsmoment = 180 Nm.
Die Einstellung ist abgeschlossen.
Vertikale Ausrichtung der Außensektionen 1 und 2
Einstellung:
1. Zunächst muss Außensektion 1 eingestellt werden, die an der
Innensektion ausgerichtet ist.
2. Oben am Gestänge die Muttern (A, B) drehen.
Schlüsselweite = 41 mm
Gestänge heben: (A) lösen und (B) festziehen.
Gestänge senken: (B) lösen und (A) festziehen.
166
A
A
B
B
C
D
E
