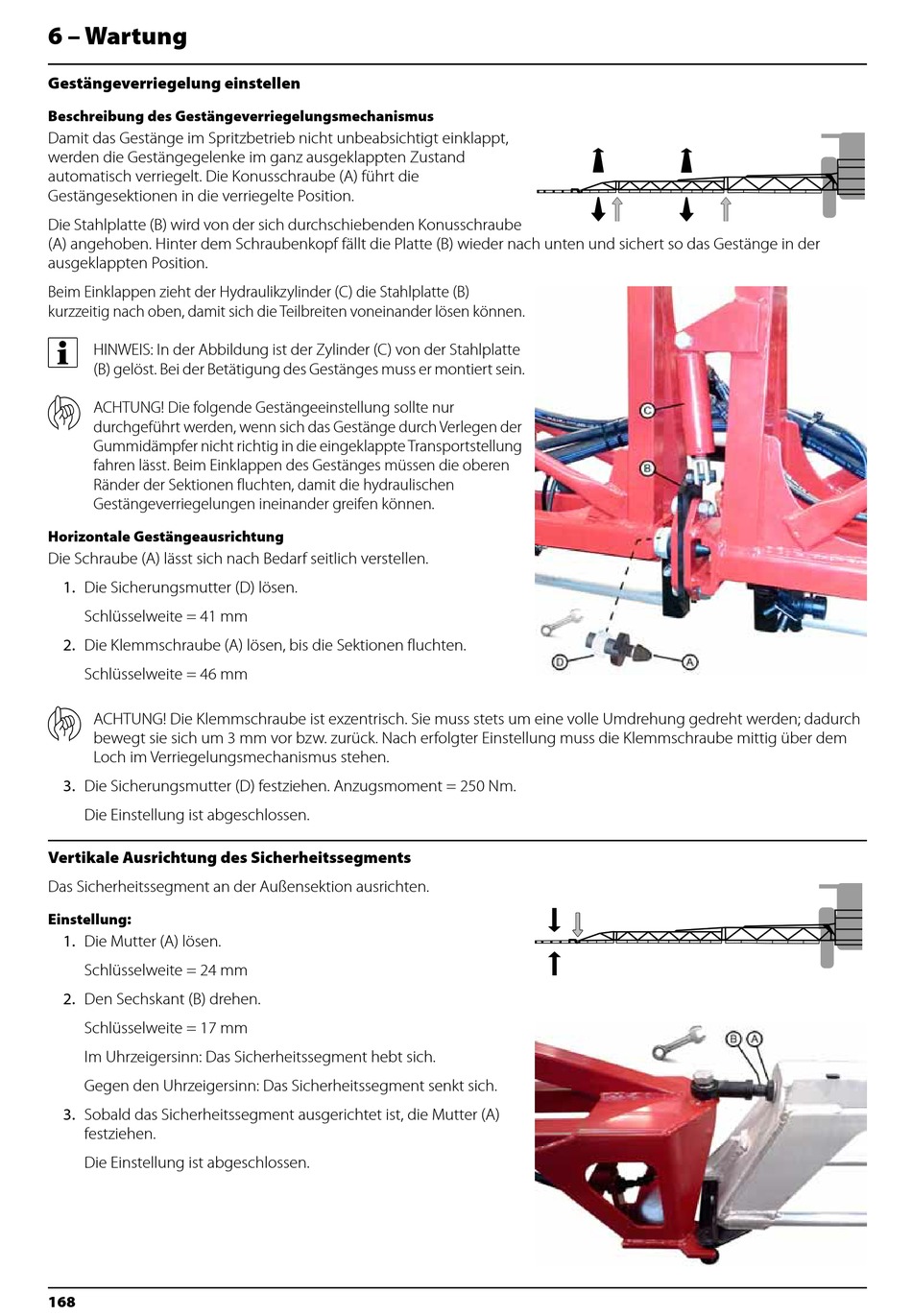

6 – Wartung
Gestängeverriegelung einstellen
Beschreibung des Gestängeverriegelungsmechanismus
Damit das Gestänge im Spritzbetrieb nicht unbeabsichtigt einklappt,
werden die Gestängegelenke im ganz ausgeklappten Zustand
automatisch verriegelt. Die Konusschraube (A) führt die
Gestängesektionen in die verriegelte Position.
Die Stahlplatte (B) wird von der sich durchschiebenden Konusschraube
(A) angehoben. Hinter dem Schraubenkopf fällt die Platte (B) wieder nach unten und sichert so das Gestänge in der
ausgeklappten Position.
Beim Einklappen zieht der Hydraulikzylinder (C) die Stahlplatte (B)
kurzzeitig nach oben, damit sich die Teilbreiten voneinander lösen können.
÷
HINWEIS: In der Abbildung ist der Zylinder (C) von der Stahlplatte
(B) gelöst. Bei der Betätigung des Gestänges muss er montiert sein.
μ
ACHTUNG! Die folgende Gestängeeinstellung sollte nur
durchgeführt werden, wenn sich das Gestänge durch Verlegen der
Gummidämpfer nicht richtig in die eingeklappte Transportstellung
fahren lässt. Beim Einklappen des Gestänges müssen die oberen
Ränder der Sektionen fluchten, damit die hydraulischen
Gestängeverriegelungen ineinander greifen können.
Horizontale Gestängeausrichtung
Die Schraube (A) lässt sich nach Bedarf seitlich verstellen.
1. Die Sicherungsmutter (D) lösen.
Schlüsselweite = 41 mm
2. Die Klemmschraube (A) lösen, bis die Sektionen fluchten.
Schlüsselweite = 46 mm
μ
ACHTUNG! Die Klemmschraube ist exzentrisch. Sie muss stets um eine volle Umdrehung gedreht werden; dadurch
bewegt sie sich um 3 mm vor bzw. zurück. Nach erfolgter Einstellung muss die Klemmschraube mittig über dem
Loch im Verriegelungsmechanismus stehen.
3. Die Sicherungsmutter (D) festziehen. Anzugsmoment = 250 Nm.
Die Einstellung ist abgeschlossen.
Vertikale Ausrichtung des Sicherheitssegments
Das Sicherheitssegment an der Außensektion ausrichten.
Einstellung:
1. Die Mutter (A) lösen.
Schlüsselweite = 24 mm
2. Den Sechskant (B) drehen.
Schlüsselweite = 17 mm
Im Uhrzeigersinn: Das Sicherheitssegment hebt sich.
Gegen den Uhrzeigersinn: Das Sicherheitssegment senkt sich.
3. Sobald das Sicherheitssegment ausgerichtet ist, die Mutter (A)
festziehen.
Die Einstellung ist abgeschlossen.
168
