6 – Wartung

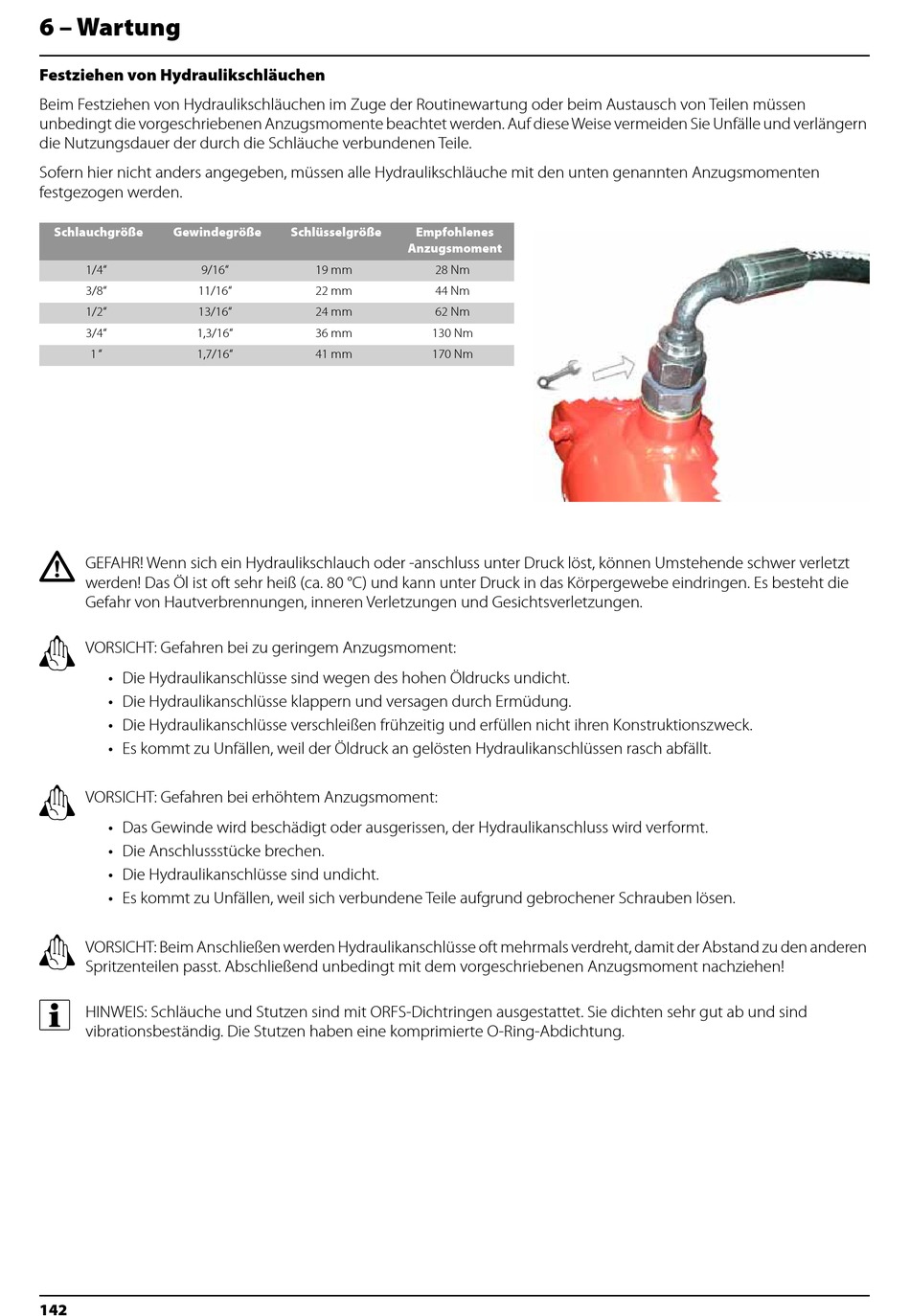

Festziehen von Hydraulikschläuchen
Beim Festziehen von Hydraulikschläuchen im Zuge der Routinewartung oder beim Austausch von Teilen müssen
unbedingt die vorgeschriebenen Anzugsmomente beachtet werden. Auf diese Weise vermeiden Sie Unfälle und verlängern
die Nutzungsdauer der durch die Schläuche verbundenen Teile.
Sofern hier nicht anders angegeben, müssen alle Hydraulikschläuche mit den unten genannten Anzugsmomenten
festgezogen werden.
Schlauchgröße
Gewindegröße
1/4"
9/16"
3/8"
11/16"
1/2"
13/16"
3/4"
1,3/16"
1 "
1,7/16"
GEFAHR! Wenn sich ein Hydraulikschlauch oder -anschluss unter Druck löst, können Umstehende schwer verletzt
werden! Das Öl ist oft sehr heiß (ca. 80 °C) und kann unter Druck in das Körpergewebe eindringen. Es besteht die
Gefahr von Hautverbrennungen, inneren Verletzungen und Gesichtsverletzungen.
±
VORSICHT: Gefahren bei zu geringem Anzugsmoment:
• Die Hydraulikanschlüsse sind wegen des hohen Öldrucks undicht.
• Die Hydraulikanschlüsse klappern und versagen durch Ermüdung.
• Die Hydraulikanschlüsse verschleißen frühzeitig und erfüllen nicht ihren Konstruktionszweck.
• Es kommt zu Unfällen, weil der Öldruck an gelösten Hydraulikanschlüssen rasch abfällt.
±
VORSICHT: Gefahren bei erhöhtem Anzugsmoment:
• Das Gewinde wird beschädigt oder ausgerissen, der Hydraulikanschluss wird verformt.
• Die Anschlussstücke brechen.
• Die Hydraulikanschlüsse sind undicht.
• Es kommt zu Unfällen, weil sich verbundene Teile aufgrund gebrochener Schrauben lösen.
±
VORSICHT: Beim Anschließen werden Hydraulikanschlüsse oft mehrmals verdreht, damit der Abstand zu den anderen
Spritzenteilen passt. Abschließend unbedingt mit dem vorgeschriebenen Anzugsmoment nachziehen!
÷
HINWEIS: Schläuche und Stutzen sind mit ORFS-Dichtringen ausgestattet. Sie dichten sehr gut ab und sind
vibrationsbeständig. Die Stutzen haben eine komprimierte O-Ring-Abdichtung.
142
Schlüsselgröße
Empfohlenes
Anzugsmoment
19 mm
28 Nm
22 mm
44 Nm
24 mm
62 Nm
36 mm
130 Nm
41 mm
170 Nm
