Mechanische Verbindungen
Deichseln
Es stehen verschiedene Versionen zur Auswahl, Deichseln mit Obenanhängung und mit Untenanhängung und mit
verschiedenen Kupplungsteilen. Dabei kann die Deichsel mit Untenanhängung als gelenkte Deichsel oder als Starrdeichsel
konfiguriert werden. Die Deichsel mit Obenanhängung verfügt serienmäßig über einen Drehteil. Die ungelenkte Version hat
Stangen statt Zylinder.
Alle Deichselversionen werden unter der Spritze im Bereich der Hinterachse mit 6 Schrauben befestigt und mit Muttern
gekontert. Zusätzlich wird die Deichsel unter der Plattform durch 2 Bolzen mit Kontermuttern befestigt.
Es gibt Deichselkupplungen starr oder gelenkt für die Oben- und Untenanhängung am Schlepper.

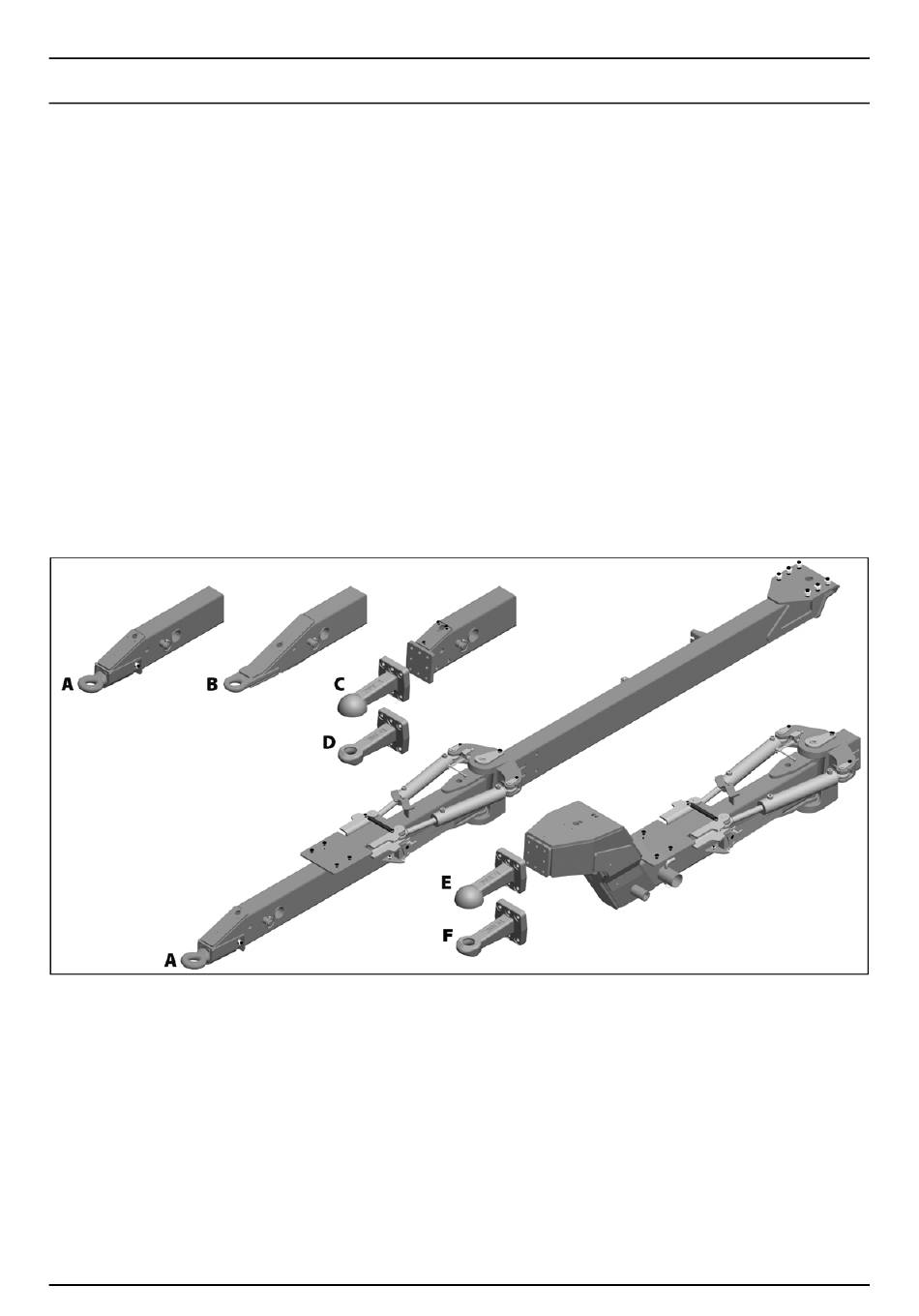

A. Deichsel unten mit D33/50 Öse
B. Deichsel unten mit R50 Hitchöse
C. Deichsel unten mit K80 Zugkugel
D. Deichsel unten mit Zugmaul D38
E. Deichsel oben mit K80 Zugkugel
F. Deichsel oben mit D38 Zugmaul
Gelenkte Deichseln
4 - Einstellungen
79
