6 – Wartung

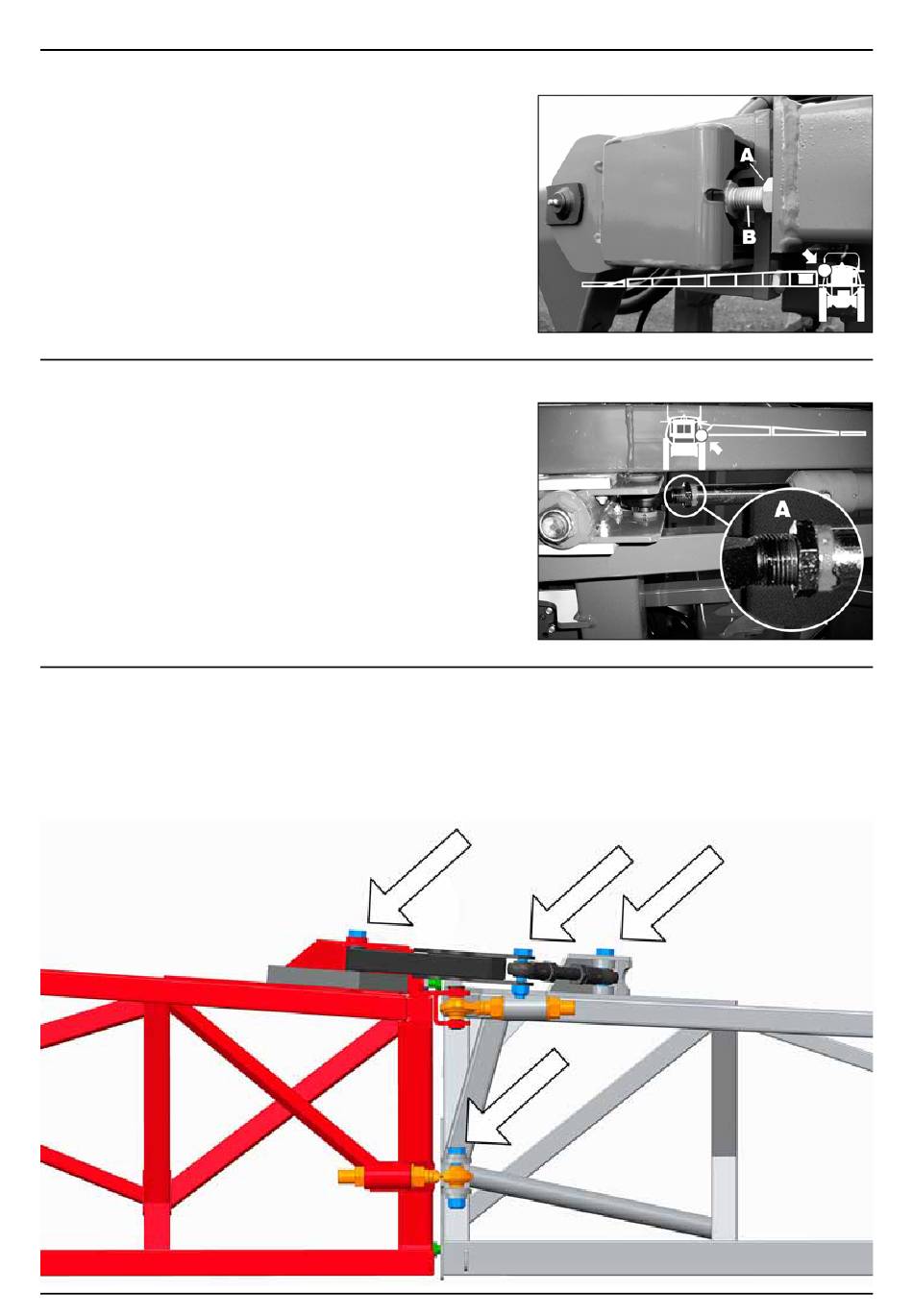

Einstellung von Mittelsektion und Innensegment
Das Gestängeende muss leicht nach vorn geneigt sein. Bei Bedarf die
Innensegmente im ausgeklappten Zustand wie folgt einstellen:
1. Die hydraulischen Klappzylinder drucklos machen.
2. Kontermutter (A) lösen.
3. Anschlagschraube B drehen, bis die richtige Einstellung erreicht
ist.
4. Kontermuttern wieder festziehen.
Einstellung der Auslegerneigung
Die horizontale Einstellung der einzelnen Ausleger wird vom
Neigungszylinder ausgeführt. Das Gestänge muss waagerecht
ausgerichtet sein und geradeaus zeigen. Bei Bedarf den Ausleger wie
folgt einstellen:
1. Den Ausleger mit einem Stützbock oder einer ähnlichen
Vorrichtung abstützen, um den Hydraulikzylinder zu entlasten.
2. Die Kontermutter (A) am Kuppelring der Kolbenstange des
Zylinders lösen.
3. Einen Schraubenschlüssel an den Flachstellen der Kolbenstange
ansetzen, nach innen und außen anpassen, um den Ausleger wie
gewünscht einzustellen.
Einstellen der Ausleger (Gestängebreite: 32 - 36 m)
Vorbereitung
Schlepper und Spritze abstellen. Die Feststellbremse betätigen.
Das Gestänge ausklappen.
Vor der Einstellung des Gestänges, alle Schrauben und Muttern an den Scharnierpunkten festziehen.
174
