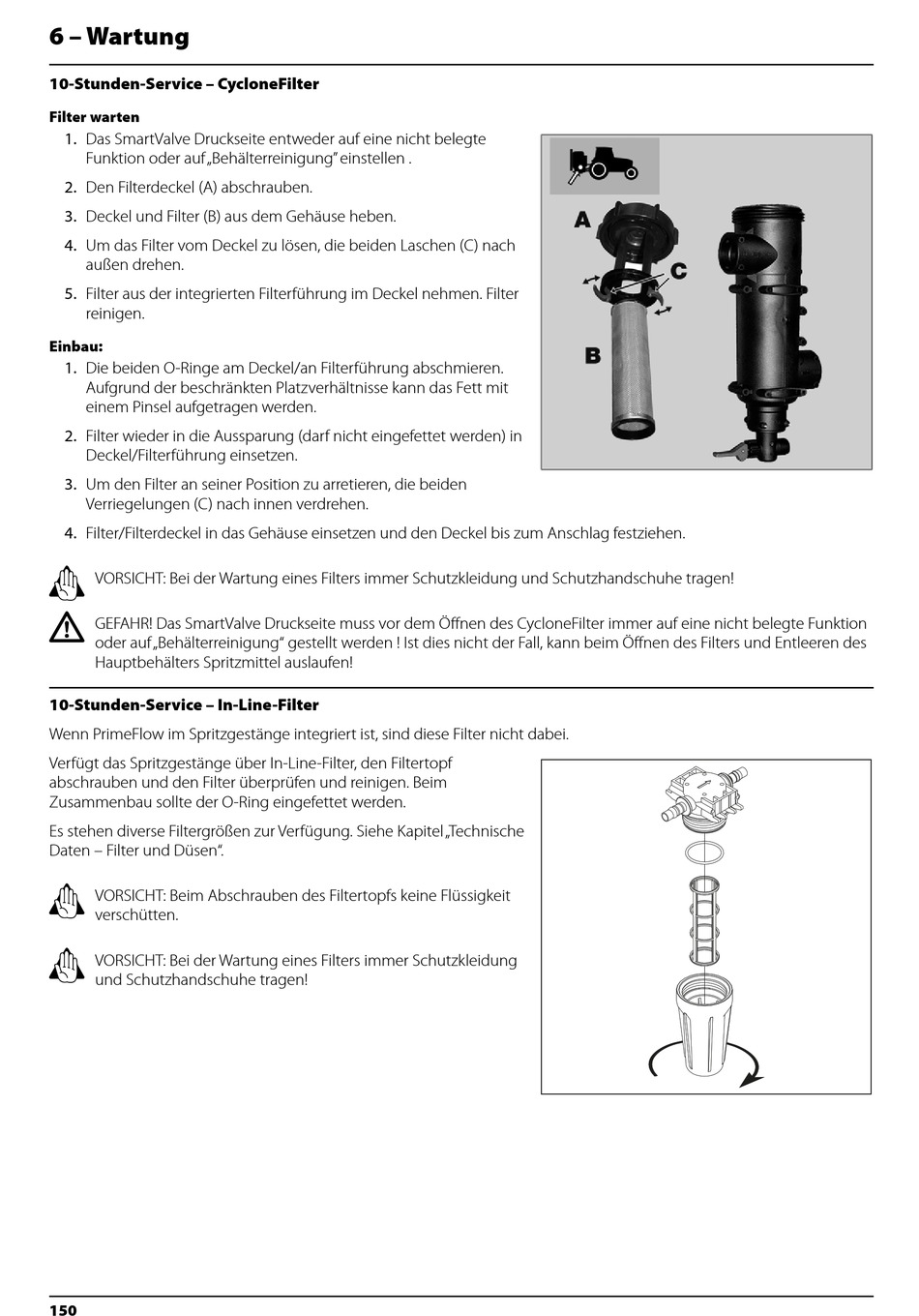

6 – Wartung
10-Stunden-Service – CycloneFilter
Filter warten
1. Das SmartValve Druckseite entweder auf eine nicht belegte
Funktion oder auf „Behälterreinigung" einstellen .
2. Den Filterdeckel (A) abschrauben.
3. Deckel und Filter (B) aus dem Gehäuse heben.
4. Um das Filter vom Deckel zu lösen, die beiden Laschen (C) nach
außen drehen.
5. Filter aus der integrierten Filterführung im Deckel nehmen. Filter
reinigen.
Einbau:
1. Die beiden O-Ringe am Deckel/an Filterführung abschmieren.
Aufgrund der beschränkten Platzverhältnisse kann das Fett mit
einem Pinsel aufgetragen werden.
2. Filter wieder in die Aussparung (darf nicht eingefettet werden) in
Deckel/Filterführung einsetzen.
3. Um den Filter an seiner Position zu arretieren, die beiden
Verriegelungen (C) nach innen verdrehen.
4. Filter/Filterdeckel in das Gehäuse einsetzen und den Deckel bis zum Anschlag festziehen.
±
VORSICHT: Bei der Wartung eines Filters immer Schutzkleidung und Schutzhandschuhe tragen!
€
GEFAHR! Das SmartValve Druckseite muss vor dem Öffnen des CycloneFilter immer auf eine nicht belegte Funktion
oder auf „Behälterreinigung" gestellt werden ! Ist dies nicht der Fall, kann beim Öffnen des Filters und Entleeren des
Hauptbehälters Spritzmittel auslaufen!
10-Stunden-Service – In-Line-Filter
Wenn PrimeFlow im Spritzgestänge integriert ist, sind diese Filter nicht dabei.
Verfügt das Spritzgestänge über In-Line-Filter, den Filtertopf
abschrauben und den Filter überprüfen und reinigen. Beim
Zusammenbau sollte der O-Ring eingefettet werden.
Es stehen diverse Filtergrößen zur Verfügung. Siehe Kapitel „Technische
Daten – Filter und Düsen".
±
VORSICHT: Beim Abschrauben des Filtertopfs keine Flüssigkeit
verschütten.
±
VORSICHT: Bei der Wartung eines Filters immer Schutzkleidung
und Schutzhandschuhe tragen!
