SEG Electronics GmbH
Handbuch IRI1
4.3
Kodierstecker
Hinter der Frontplatte befindet sich an der Unterseite zur Voreinstellung für das Auslöseverhalten
des Ausgangsrelais 1 Kodierstecker.
Die LEDs sind nicht kodierbar, sie leuchten bzw. blinken sobald der Einstellwert überschritten ist.
Ist kein Kodierstecker gesteckt wird das Auslöserelais nach Beheben des Fehlers selbständig
zurückgesetzt.
Ist der Kodierstecker aufgesteckt wird das Auslöserelais und die LED-Anzeige erst nach Betätigen
der <RESET> Taste zurückgesetzt.
Hinweis:
Bei Auslieferung des Gerätes ist kein Kodierstecker aufgesteckt.
Siehe hierzu auch Kapitel 6.4.

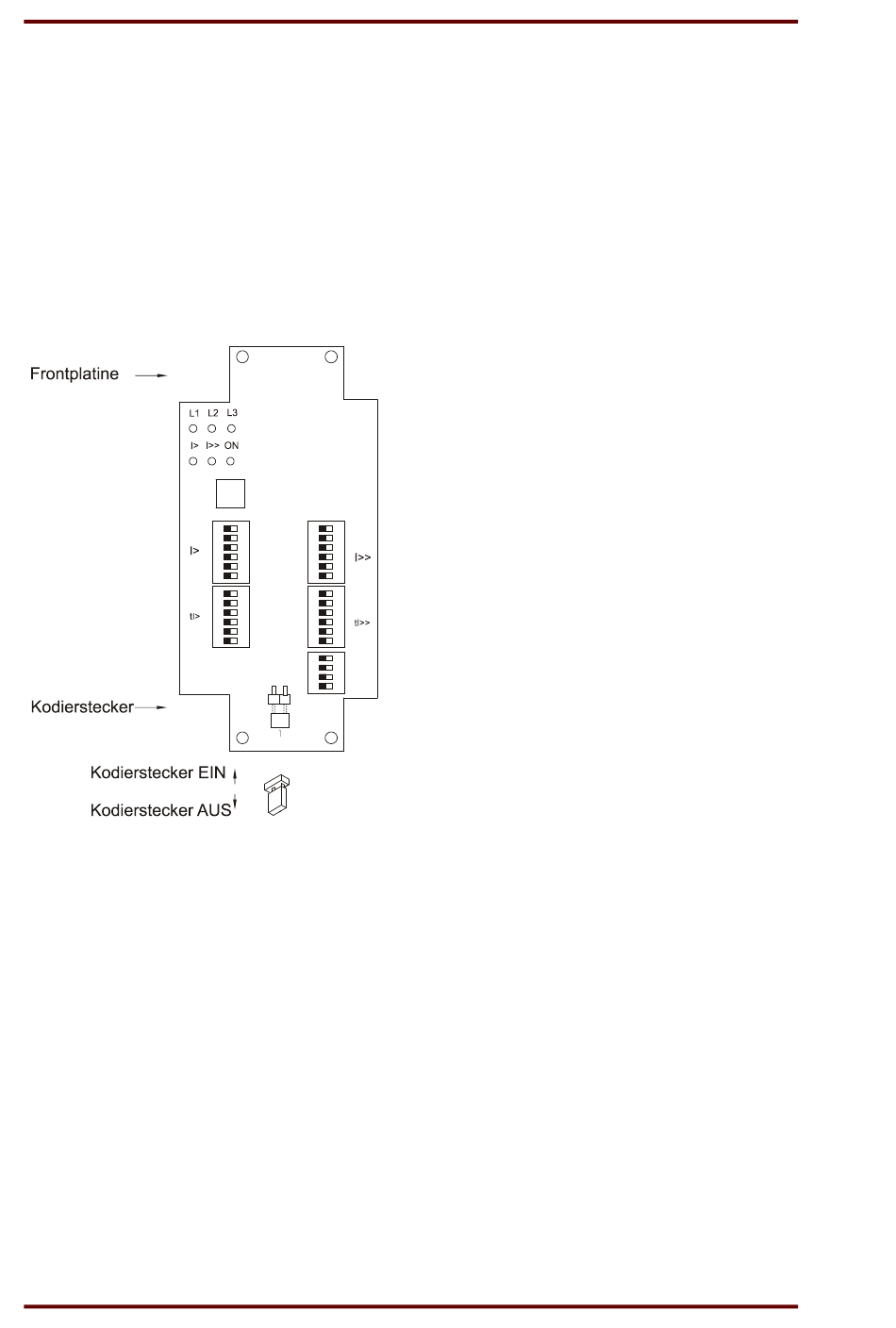

Abbildung 4.8: Kodierstecker
14
DOK-TD-IRI1, Rev. B
