Handbuch IRI1
7.3
Anschlussstecker
Das Einschubmodul hat als Rückwand einen extrem kompakten Sockel mit Steck- und
Schraubverbindungen:
max. 15 Pole Schraubklemmen für Spannungs- und Stromkreise (Anschlussstecker
Reihen A und B mit Bemessungskurzzeitstrom 500 A / 1s).
27 Pole Steckverbinder für die Relaisausgänge, Versorgungsspannung usw.
(Anschlussstecker Reihen C, D und E max. 6 A Strombelastbarkeit). Anschluss mit
Flachsteckern 6,3 mm x 0,8 mm bis max. 1,5 mm
0,8 mm bis max. 1 mm
Durch die Verwendung von 2,8 mm x 0,8 mm Flachsteckern ist das Brücken verschiedener Pole
möglich.
Die Stromwandlereingänge des IRI1 sind mit selbsttätigen Kurzschließern ausgestattet. Somit kann
das IRI1-Modul auch bei fließendem Strom herausgezogen werden, ohne dass die
angeschlossenen Stromwandler gefährdet sind.

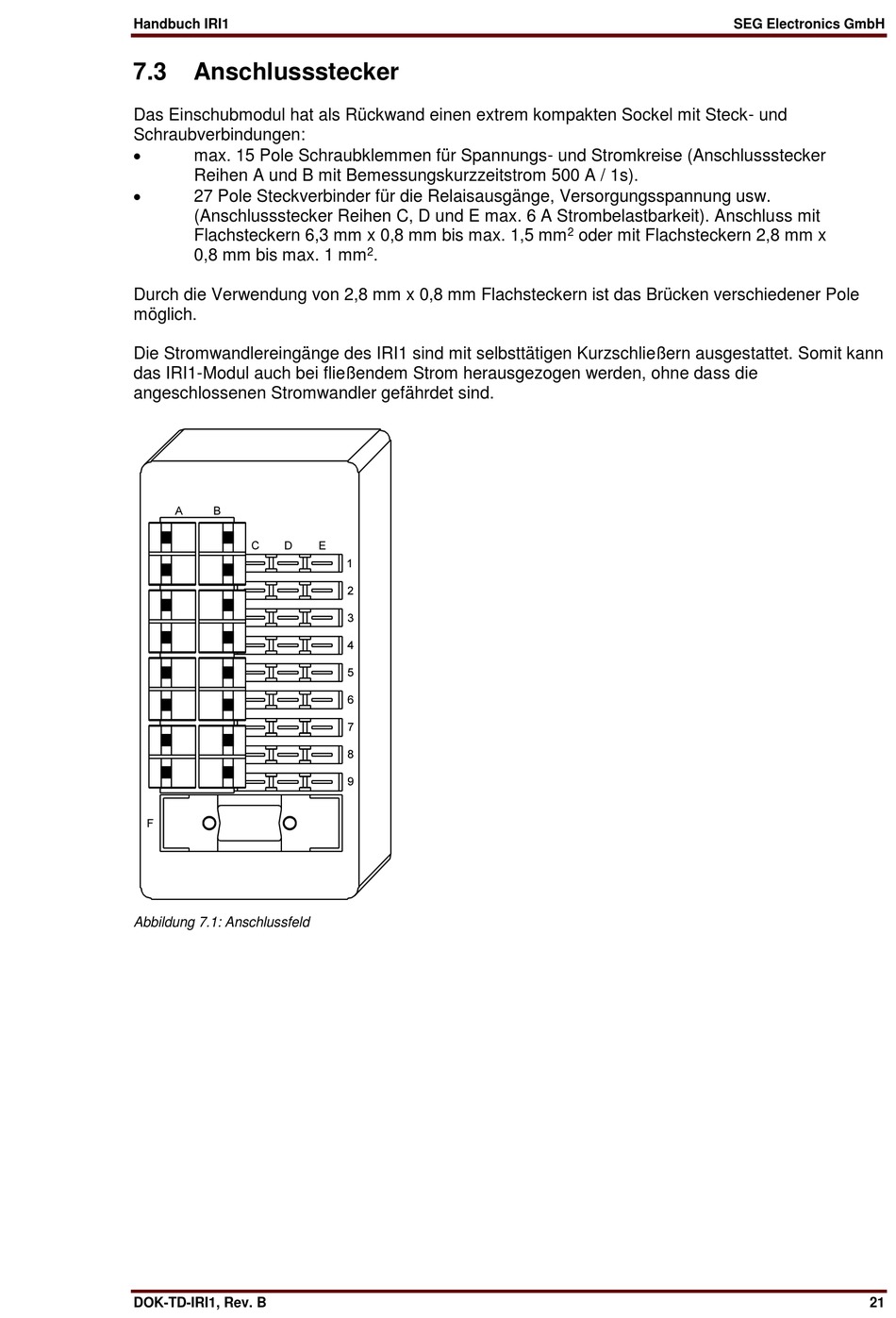

Abbildung 7.1: Anschlussfeld
DOK-TD-IRI1, Rev. B
2
.
SEG Electronics GmbH
2
oder mit Flachsteckern 2,8 mm x
21
