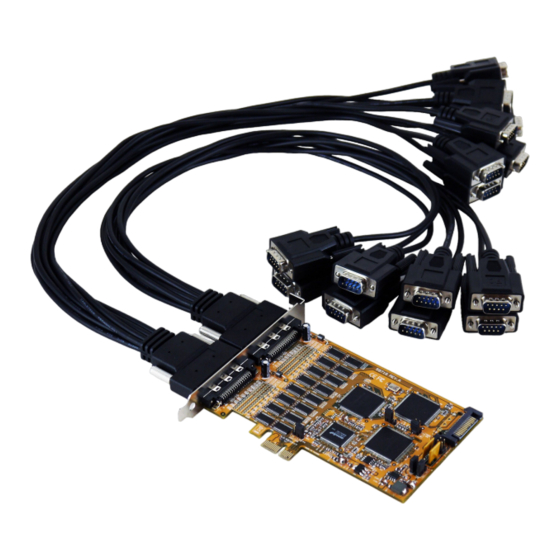

- Seite 1 Anleitung EX-44016-2 RS-232 PCI-E Karte Mit 16 x 9 Pin Anschluss Vers. 1.0 / 28.09.16 Manual...
-
Seite 2: Inhaltsverzeichnis
EX-44016-2 Inhaltsverzeichnis Beschreibung ······················································································ 3 Lieferumfang ······················································································ 3 Aufbau und Anschlüsse ······································································ 4-5 3.1 Aufbau······································································································ 4 3.2 Anschlüsse ······························································································ 4-5 Jumper Einstellungen ········································································· 5-6 Hardware Installation ············································································ 6 Treiber Installation ············································································· 7-8 Technische Daten ················································································ 8 Index Description ························································································· 9 Extent of Delivery ················································································... -
Seite 3: Beschreibung
Unterstützt Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux • Zertifiziert für CE / FCC / RoHS / WEEE DE97424562 2. Lieferumfang Bevor Sie die EX-44016-2 in Ihren PC installieren, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-44016-2 •... -
Seite 4: Aufbau Und Anschlüsse
S9_PWR-S16_PWR: Power auf 9 Pin Stecker Ein/Aus JP4: Jumper zum einstellen der Spannung am UART JP6: PME Ein-/ Ausschalten 3.2 Anschlüsse S1-S16: DB9 (EX-44016-2) DB9 (Endgerät) 1 DCD 1 DCD 2 RXD 2 RXD 3 TXD 3 TXD 4 DTR... -
Seite 5: Jumper Einstellungen
= 5Volt vom PC-Netzteil JP6: = Die Funktion PME ist ausgeschaltet. (Werkseinstellung) = Die Funktion PME ist eingeschaltet. Der PC kann nun durch die Seriellen Ports der EX-44016-2 aktiviert werden. DIS | ENA Dieser sollte aber bei Standard Anwendungen nicht verstellt werden. -
Seite 6: Hardware Installation
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-44016-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungs- anleitung Ihres Computersystems. -
Seite 7: Treiber Installation
EX-44016-2 Deutsch 6. Treiber Installation Windows Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öff- nen Sie den Ordner „IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)“. -
Seite 8: Technische Daten
Deutsch EX-44016-2 6. Treiber Installation Linux / SCO Unix Die Treiber für Linux / SCO Unix befinden sich in folgendem Verzeichnis: "IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO" Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterschei- den, können wir Ihnen leider keine Installationsanweisung zu Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O Ports Ihrer Linux/Unix... -
Seite 9: Description
Support Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux • Certificate for CE / FCC / RoHS / WEEE DE97424562 2. Extent of Delivery Before you install the EX-44016-2 in your PC, please check at first the contents of the delivery: • EX-44016-2 •... -
Seite 10: Layout And Connections
S9_PWR-S16_PWR: Power to 9 Pin connecotr On/Off JP4: Jumper to set the voltage at the UART JP6: PME On/Off 3.2 Connections S1-S16: DB9 (EX-44016-2) DB9 (Device) 1 DCD 1 DCD 2 RXD 2 RXD 3 TXD 3 TXD 4 DTR... -
Seite 11: Jumper Settings
EX-44016-2 English 3. Layout and Connections 3.2 Connections Belegung Belegung Belegung 3.3 Volt (Orange) 5 Volt (pre-charge) 12 Volt (pre-charge) 3.3 Volt (Orange) 5 Volt (Rot) 12 Volt (Gelb) 3.3 Volt (pre-charge) 5 Volt (Rot) 12 Volt (Gelb) Ground (Schwarz) -
Seite 12: Hardware Installation
If you are ready with the jumper settings, please proceed with the following installation instructions. Because there are large differences between PC’s, we can give you only a general installation guide for the EX-44016-2. Please refer to your computer’s reference manual whenever in doubt. -
Seite 13: Driver Installation
EX-44016-2 English 6. Driver Installation Windows After completing the hardware installation, the operating system will automatically the card and install this! If the driver should not be installed automatically, insert the driver CD into you CD-ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/ DRIVERS/PCI(PCIe Bridge)“. -
Seite 14: Technical Information
English EX-44016-2 6. Driver Installation SCO UNIX / LINUX The drivers are located in the following folder on our driver CD: "D:\IO\SYSTEMBASE\DRIVERS\PCI\SCO" Because each individual distribution and kernel version of Linux is different, sadly we cant provide a installation instruction. Please refer to the installation manual for stand- ard IO ports from your Unix/Linux version! In some newer versions of Linux the card will even be installed automatically after starting Linux.
