3. Aufbau und Anschlüsse

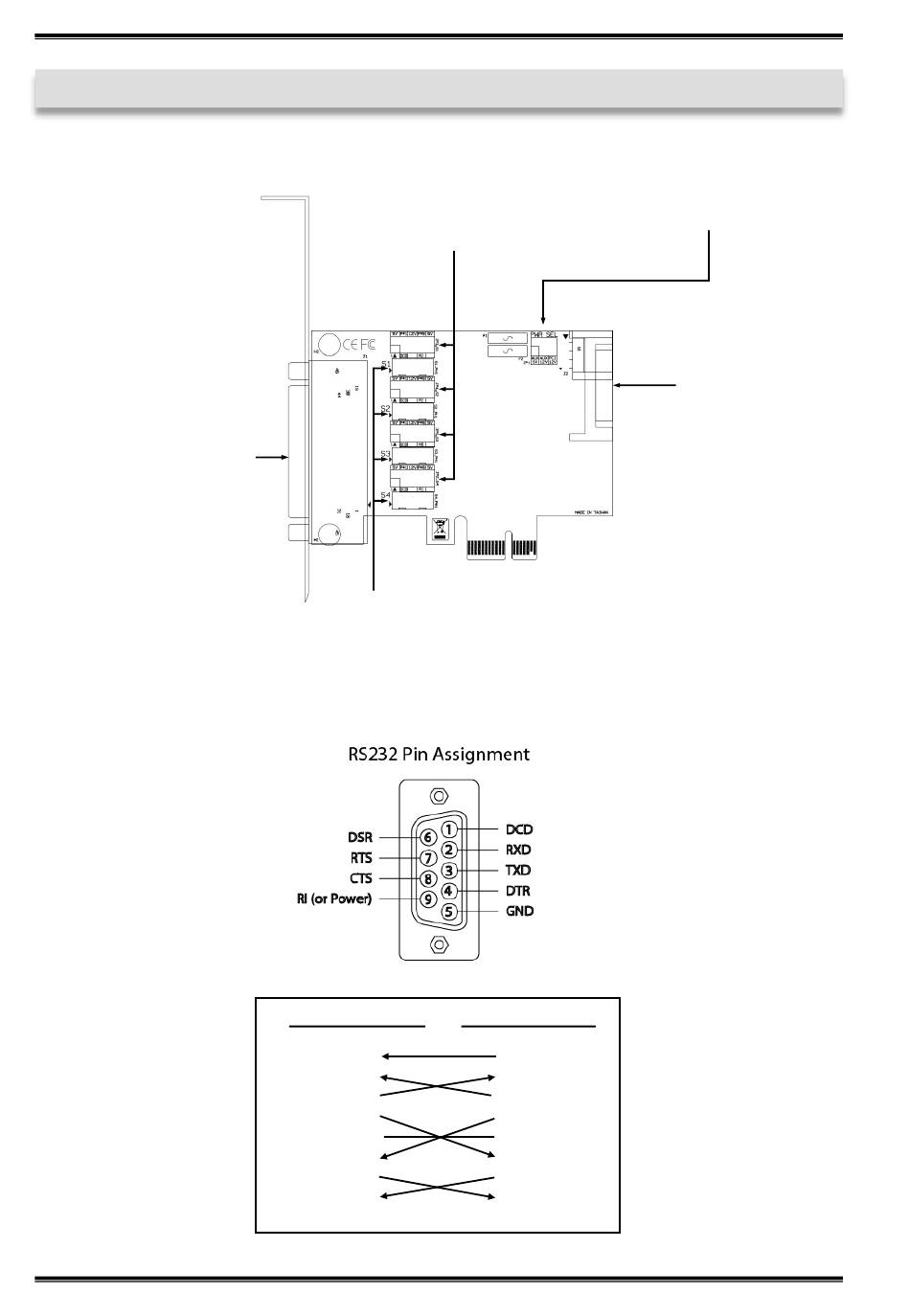

3.1 Aufbau
S1-S4:
44 Pin Stecker zu
4 x 9Pin Serieller Aschluss
3.2 Anschlüsse
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
S1-S4_PWR:
Power auf Pin 1 oder Pin 9
des RS-232 Stecker Ein/Aus
S1-S4-PH:
Interner serieller Anschluss
DB9 (EX-44354)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
4
JP1: Jumper für die Stromquelle
(Netzteil oder PCIe Bus)
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
EX-44354
J3: Stromanschluss
für PC-Netzteil
