Exsys EX-44372 Anleitung

EX EX- EX - - 44372 44372 44372
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J10:
1 +5V
Wenn JP5 auf AUX gestellt ist, muss J10 mit dem Stromanschluss vom
2 GND
PC Netzteil verbunden werden! Bitte auf die richtige Polarität achten!
3 GND
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
4 +12V
DB9M:
Seriell 9 Pin D-SUB Stecker :
Pin Signal Pin
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse Unter-
schiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie einen freien Steckplatz und entfernen sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um den richtigen
Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4. Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden sie keine Gewalt an um die Karte einzustecken!
5. Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6. Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den Win-
dows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie die Treiber
CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad "D:\IO\OXFORD2\"
und dann das Verzeichnis ihres Betriebssystems in das jeweilige Feld für die Quelle/Pfad ein
und klicken sie auf >Weiter<. Windows sucht nun nach den Treibern in dem angegebenen
Verzeichnis. Folgen sie den Anweisungen des Hardwareassistenten und beenden sie die
Installation. Sollte Windows noch weitere neue Hardware erkennen wiederholen sie die oben
angegebenen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf
>OK<. Wählen sie nun >GeräteManager<. Dort müssten sie unter „Anschlüsse (COM und
LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn sie diese oder ähnliche Einträge
sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen Com3 und 256 wählen.
2
Deutsch Deutsch Deutsch EX EX- EX - - 44372 44372 44372
TREIBER INSTALLATION :
Windows Server 200x:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den Win-
dows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie die Treiber
CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad "D:\IO\OXFORD2\"
und dann das Verzeichnis ihres Betriebssystems für Server 2000: "2000", für Server 2003:
"XP32" oder "XP64", für den Server 2008: „Vista32" oder „Vista64" und für den Server 2008
R2: „Win7_32bit" oder Win7_64bit" in das jeweilige Feld für die Quelle/Pfad ein und klicken sie
auf >Weiter<. Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis.
Folgen sie den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte
Signal Pin Signal
Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebenen
DTR 7 RTS Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
8 CTS
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
DSR 9 RI
Klicken Sie auf >Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf
>OK<. Wählen sie nun >GeräteManager<. Dort müssten sie unter „Anschlüsse (COM und
LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn sie diese oder ähnliche Einträge
sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen Com3 und 256 wählen!
LINUX:
Die Treiber für Linux befinden sich in folgendem Verzeichnis:
"D:\IO\OXFORD2\LINUX"
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterscheiden
können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an die
Installationsanweisung für Standard IO Ports ihrer Linux Version. In einigen neueren Versionen
wird die Karte sogar automatisch beim Start Installiert.
Deutsch Deutsch Deutsch

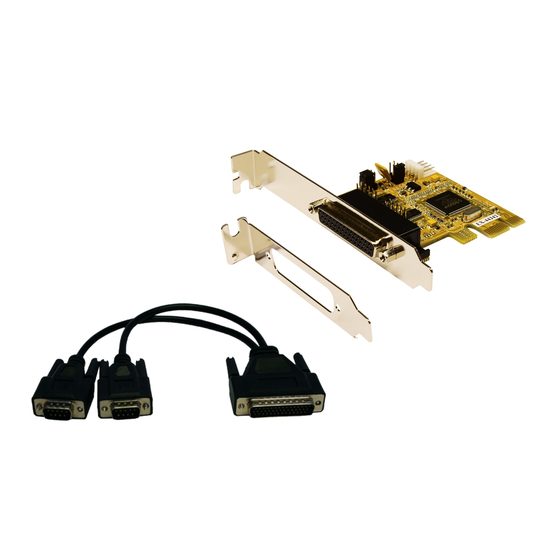

The EX-44372 is a plug & play high-speed serial RS-232 expansion card for the PCI Express
Bus. The EX-44372 provides two 9 pin high speed RS-232 serial ports. It uses data transfer
rates up to 115Kbaud/s. The EX-44372 design utilizes the 16C95x UART with 128byte buffer,
which incorporates the latest in high speed interface technology. In combination with the fast
PCI-Express bus it provides a secure and very high data transfer on each port. It supports all
PCI-Express slots x1 to x16. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system BIOS and operating system.
can set +5V or +12V to four different pins from the two 9 pin connectors (POS System
note if you use power to pin 9 your peripheral device must support it.
Compatibility:
Operating system:
Connections:
Extent of delivery:
Certificates:
With the EX-44372 you have the possibility to configure +5V or +12V to four different pins from
the 9 pin male connector :
Attention !! Only change if you really need +5Volt or +12Volt for the peripheral device. For
normal use, don't change the jumper.
JP4 & JP6:
(S1 + S2)
3
User Manual User Manual
Vers. 1.0 / 03.08.11

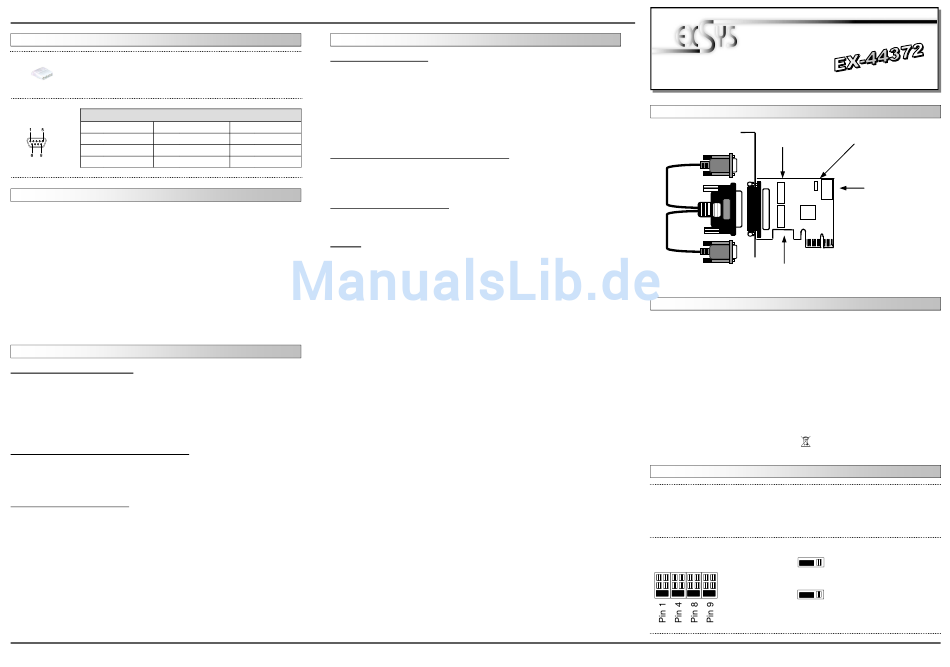

LAYOUT :
JP4 +5V or +12V
to the Port S1
S1
S2
JP6 +5V or +12V
to the Port S2
DESCRIPTION & TECNICAL INFORMATION :
PCI Express x1 to x16
WIN 2000/XP/Vista/Server 2000/2003/2008/Win 7, Linux
2 x 9 Pin serial male connector (with Octopus cable)
EX-44372, Octopus cable, Driver CD, Manual
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
JP5:
JP5 to PCI
PCI AUX
+5V
+12V
JP5 to AUX
Dis
PCI AUX
4
JP5 Jumper for +12V
from the power supply or
PCI-Express Bus
J10 Connector for Power
from the PC Power
Supply
.
If you need you
). Please
= +12V come
from the PCI BUS
(Factory setting)
= +12V come
from the PC
Power Supply
