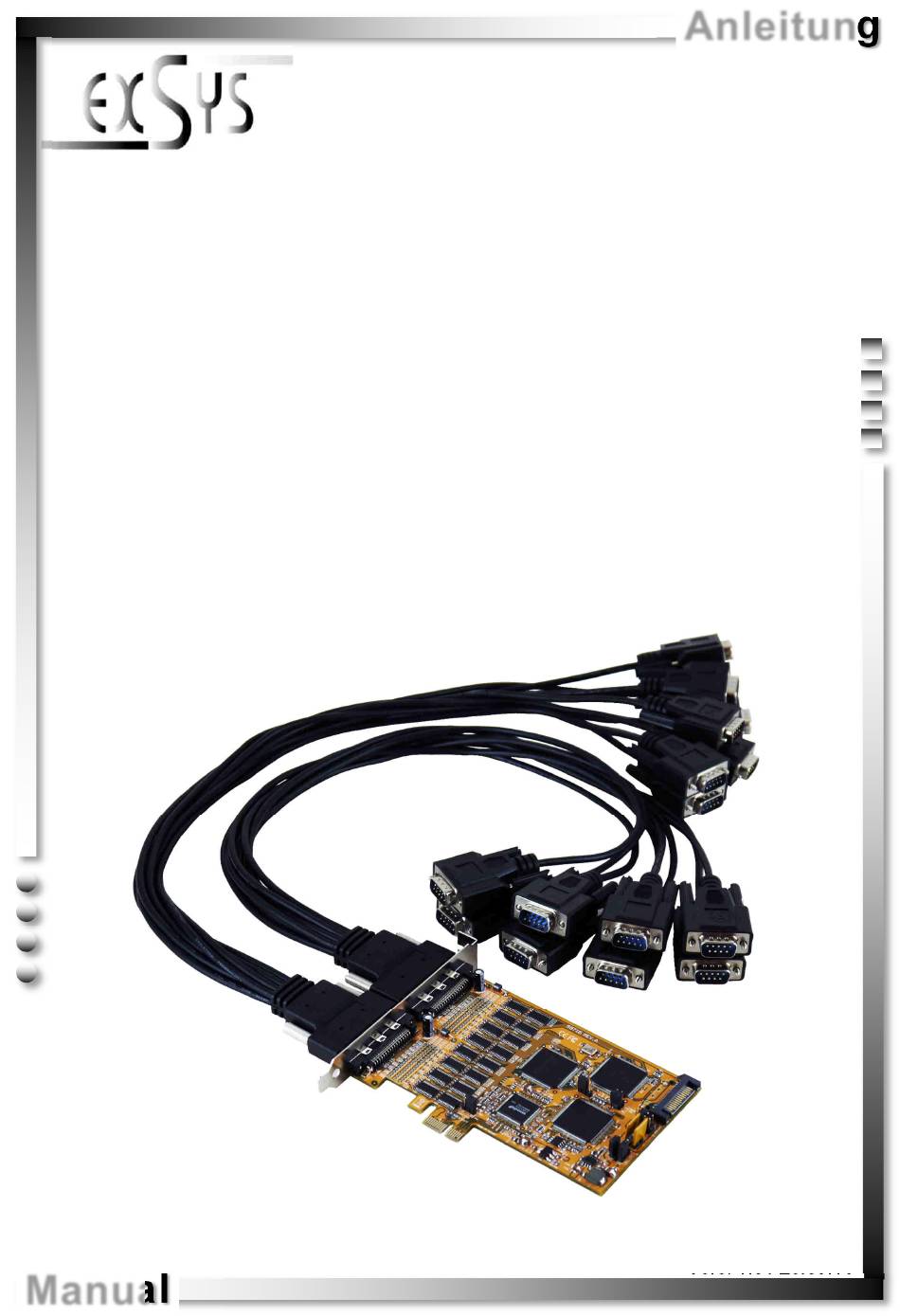

- Seite 1 Anleitung EX-44016-2 RS-232 PCI-E Karte Mit 16 x 9 Pin Anschluss Vers. 1.0 / 28.09.16 Manual...
- Seite 2 EX-44016-2 Inhaltsverzeichnis Beschreibung ······················································································ 3 Lieferumfang ······················································································ 3 Aufbau und Anschlüsse ······································································ 4-5 3.1 Aufbau······································································································ 4 3.2 Anschlüsse ······························································································ 4-5 Jumper Einstellungen ········································································· 5-6 Hardware Installation ············································································ 6 Treiber Installation ············································································· 7-8 Technische Daten ················································································ 8 Index Description ························································································· 9 Extent of Delivery ················································································...
- Seite 3 EX-44016-2 Deutsch 1. Beschreibung Die EX-44016-2 ist eine PCI-Express serielle RS-232 Karte mit 16 seriellen FIFO 16C95x Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle PCI-Express Bus unterstützt dabei optimal die Leistung des schnellen SystemBase Chipset mit 256byte FIFO Cache. Die EX-44016-2 gewährleistet so eine sichere Datenübertragung und exzellente Perfor- mance von bis zu 921KBaud/s für jedes angeschlossene Gerät! Sie unterstützt den PCI-Express Slot x1 bis x16.
- Seite 4 Deutsch EX-44016-2 3. Aufbau und Anschlüsse 3.1 Aufbau JP5: Nur für Testzwecke (Bitte nicht ändern) S9-S16: J2: Stromanschluss 1x 68 Pin Buchse für PC-Netzteil für Octopus-Kabel mit 8 x 9 Pin Serielle Anschlüsse JP1: Jumper für die Stromquelle S1-S8: (Netzteil oder 1x 68 Pin Buchse PCI Bus) für Octopus-Kabel...
- Seite 5 EX-44016-2 Deutsch 3. Aufbau und Anschlüsse 3.2 Anschlüsse Belegung Belegung Belegung 3.3 Volt (Orange) 5 Volt (pre-charge) 12 Volt (pre-charge) 3.3 Volt (Orange) 5 Volt (Rot) 12 Volt (Gelb) 3.3 Volt (pre-charge) 5 Volt (Rot) 12 Volt (Gelb) Ground (Schwarz) Ground (Schwarz) Ground (Schwarz) Reserviert...
- Seite 6 Deutsch EX-44016-2 4. Jumper Einstellungen S1_PWR-S16_PWR: = Am Pin 9 liegt das Standard Signal RI (Ring Indicator) (Werkseinstellung) = Am Pin 9 liegt jetzt eine Spannung von DC5V oder DC12V Die Einstellung der Spannung nehmen Sie mit dem JP1 vor. Dies sollte aber bei Standard Anwendungen nicht verstellt werden.
- Seite 7 EX-44016-2 Deutsch 6. Treiber Installation Windows Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öff- nen Sie den Ordner „IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)“.
- Seite 8 Deutsch EX-44016-2 6. Treiber Installation Linux / SCO Unix Die Treiber für Linux / SCO Unix befinden sich in folgendem Verzeichnis: "IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO" Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterschei- den, können wir Ihnen leider keine Installationsanweisung zu Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O Ports Ihrer Linux/Unix Version.
- Seite 9 EX-44016-2 English 1. Description The EX-44016-2 is a plug & play high-speed serial RS-232 expansion card for the PCI- Express Bus. The EX-44016-2 provides sixteen 9 pin high speed RS-232 serial ports. It uses data transfer rates up to 921Kbaud/s. The EX-44016-2 design utilizes the System- Base chipset with 256-byte buffer, which incorporates the latest in high speed interface technology.
- Seite 10 English EX-44016-2 3. Layout and Connections 3.1 Layout JP5: Only for Test purposes (Please do not change) S9-S16: J2: Connector for 1x 68 Pin connector Power Supply for octopus cable with 8 x 9 Pin serial connector JP1: Select the power over S1-S8: Power Supply...
- Seite 11 EX-44016-2 English 3. Layout and Connections 3.2 Connections Belegung Belegung Belegung 3.3 Volt (Orange) 5 Volt (pre-charge) 12 Volt (pre-charge) 3.3 Volt (Orange) 5 Volt (Rot) 12 Volt (Gelb) 3.3 Volt (pre-charge) 5 Volt (Rot) 12 Volt (Gelb) Ground (Schwarz) Ground (Schwarz) Ground (Schwarz) Reserviert...
- Seite 12 English EX-44016-2 4. Jumper Settings S1_PWR-S16_PWR: = The pin 9 is connected with RI (Ring Indicator) signal as standard RS-232 definition. (Factory Setting) = On pin 9 is now a voltage of DC5V or DC12V. The setting of the voltage source can be adjust with JP1. But this should not be adjusted for standard applications.
- Seite 13 EX-44016-2 English 6. Driver Installation Windows After completing the hardware installation, the operating system will automatically the card and install this! If the driver should not be installed automatically, insert the driver CD into you CD-ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/ DRIVERS/PCI(PCIe Bridge)“.
- Seite 14 English EX-44016-2 6. Driver Installation SCO UNIX / LINUX The drivers are located in the following folder on our driver CD: "D:\IO\SYSTEMBASE\DRIVERS\PCI\SCO" Because each individual distribution and kernel version of Linux is different, sadly we cant provide a installation instruction. Please refer to the installation manual for stand- ard IO ports from your Unix/Linux version! In some newer versions of Linux the card will even be installed automatically after starting Linux.
