3.4 Brennerausstattung

Brenner Feuerungs-
Typ automat
mit Konsole
MMI962.1
WG10/1 mit AK820.01 S03
220-240V, 50/60 Hz
MMI962.1
WG20/0 mit AK820.01 S03
220-240V, 50/60 Hz
MMI962.1
WG20/1 mit AK820.01 S03
220-240V, 50/60 Hz
Bei zweistufiger Betriebsweise Stellantrieb SQN 90.200.

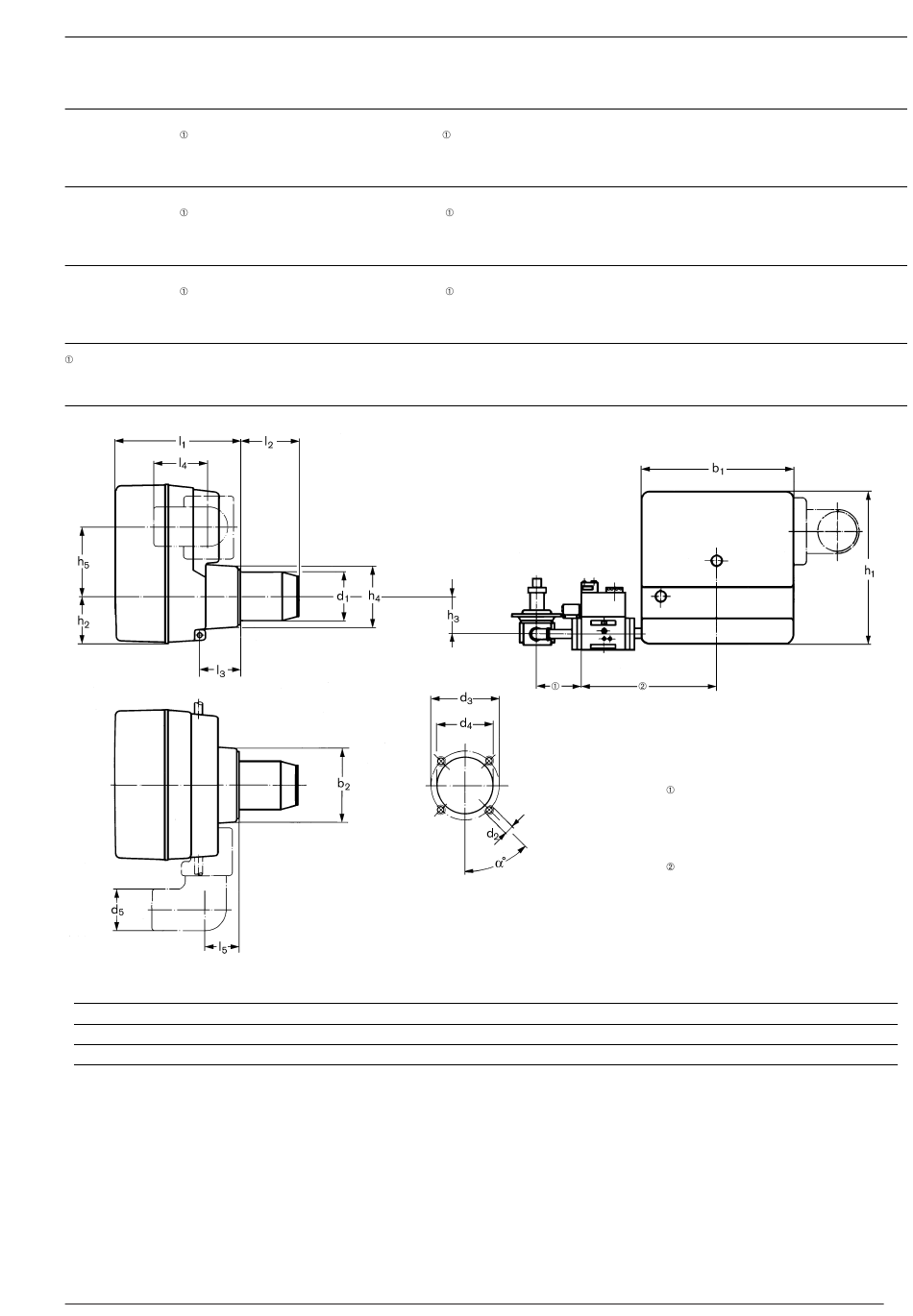

3.5 Brennerabmessungen

Maße ca. mm l l
1 2
WG10../1-A 229 131
WG20../0-A 305 145
WG20../1-A 305 145
Motor Stellantrieb
ECK 01-2
230V, 50 Hz SQN 90.350 A 2790
2600 1/min 220-240V, 50-60 Hz
0,025 kW 0,25 A 10 Sek. Laufzeit
Kond. 1,2µF
ECK 03-2
230V, 50 Hz SQN 90.350 A 2790
2800 1/min 220-240V, 50-60 Hz
0,055 kW 0,55 A 10 Sek. Laufzeit
Kond. 4µF
ECK 03-2
230V, 50 Hz SQN 90.350 A 2790
2800 1/min 220-240V, 50-60 Hz
0,1 kW 0,88 A 10 Sek. Laufzeit
Kond. 4µF
l l l b b
3 4 5 1 2
73 100 55 300 150
100 121 73 370 195
100 121 73 370 195
Gebläse- Zündgerät
rad
120 x 30 W-ZG01
146 x 40 W-ZG01
146 x 40 W-ZG01
Wärmeerzeuger-
Anschlußmaße
nach EN 226
b h h h h
3 1 2 3 4
240 320 95 72 140
300 390 115 92 155
300 390 115 92 155
Luftdruck- Gewicht–
wächter Brenner / Armaturen (mit FRS undDMV)
LGW 3A1 12,3 kg (3/8")
(1/2")
LGW 10A1 16,8 kg (3/8")
(1/2")
(3/4")
(1/2")
LGW 10A1 17,5 kg (3/4")
(1")
bei WG10/WG20:
– 3/8": 80 bzw. 190 mm
– 1/2": 80 bzw. 190 mm
– 3/4": 85 bzw. 195 mm
– 1": 90 bzw. 200 mm
bei WG10 – 3/8": 287 mm
– 1/2": 304 mm
bei WG20 – 3/8": 311 mm
– 1/2": 326 mm
– 3/4": 326 mm
– 1": 367 mm
h d d d
5 1 2 3
146 90 M8 130-150
176 108 M8 150-170
176 120 M8 150-170
3,0 kg
4,0 kg
3,0 kg
4,0 kg
4,6 kg
4,0 kg
4,6 kg
6,7 kg
α°
d d
4 5
95 70 45°
110 100 45°
130 100 45°
