Beschädigtes Pleuelstangenmodul herausnehmen.
❑
Neue Pleuelstange montieren.
❑
Die abgebauten Schrauben (S) mit entsprechendem Drehmoment festschrauben.
❑
Bei der Montage der Schwaderarmbefestigung wieder die Abstützung verwenden, den
❑
Schwaderarm mit Federbolzen absichern.
Beim Austausch der Pleuelstange muss kein Öl vom Getriebe abgelassen werden.
6.3. Radwechsel
ACHTUNG:
Bereifung und ihre Laufflächen sowie Reifendruck regelmäßig prüfen
(Tab. 1 und Aufkleber N-196), Radmuttern regelmäßig nachziehen
(Anzugsmoment der Radmuttern siehe Tab. 5).
Eine gründliche Überprüfung ist besonders:
nach Ersteinsatz des Schwaders,
❑
nach ersten 50 Betriebsstunden,
❑
nach dem Radwechsel,
❑
bei einem intensiven Einsatz erforderlich.
❑
ACHTUNG:
Der Maschineneinsatz mit nicht funktionsfähigen Rädern kann zu einem
ernsthaften Unfall führen.
Ein beschädigtes Laufrad nach folgender Beschreibung wechseln:
Maschine auf einem tragfähigen Untergrund abstellen und gegen unkontrolliertes Wegrollen
❑
sichern,
Radmuttern lösen,
❑
Maschinenheber an den Stellen nach Bild. 31 einbauen und Maschine heben,
❑
beschädigtes Rad demontieren,
❑
Radmuttern und Gewindebolzen reinigen und auf Beschaffenheit prüfen,
❑
neues Rad an der Radnabe montieren und Radmuttern anziehen, sodass die Radfelge an der
❑
Radnabe anliegt,
Maschine auf den Untergrund senken und Radmuttern mit vorgesehenem Anzugsdrehmoment
❑
festziehen (Tab. 5).
Betriebsanleitung
S

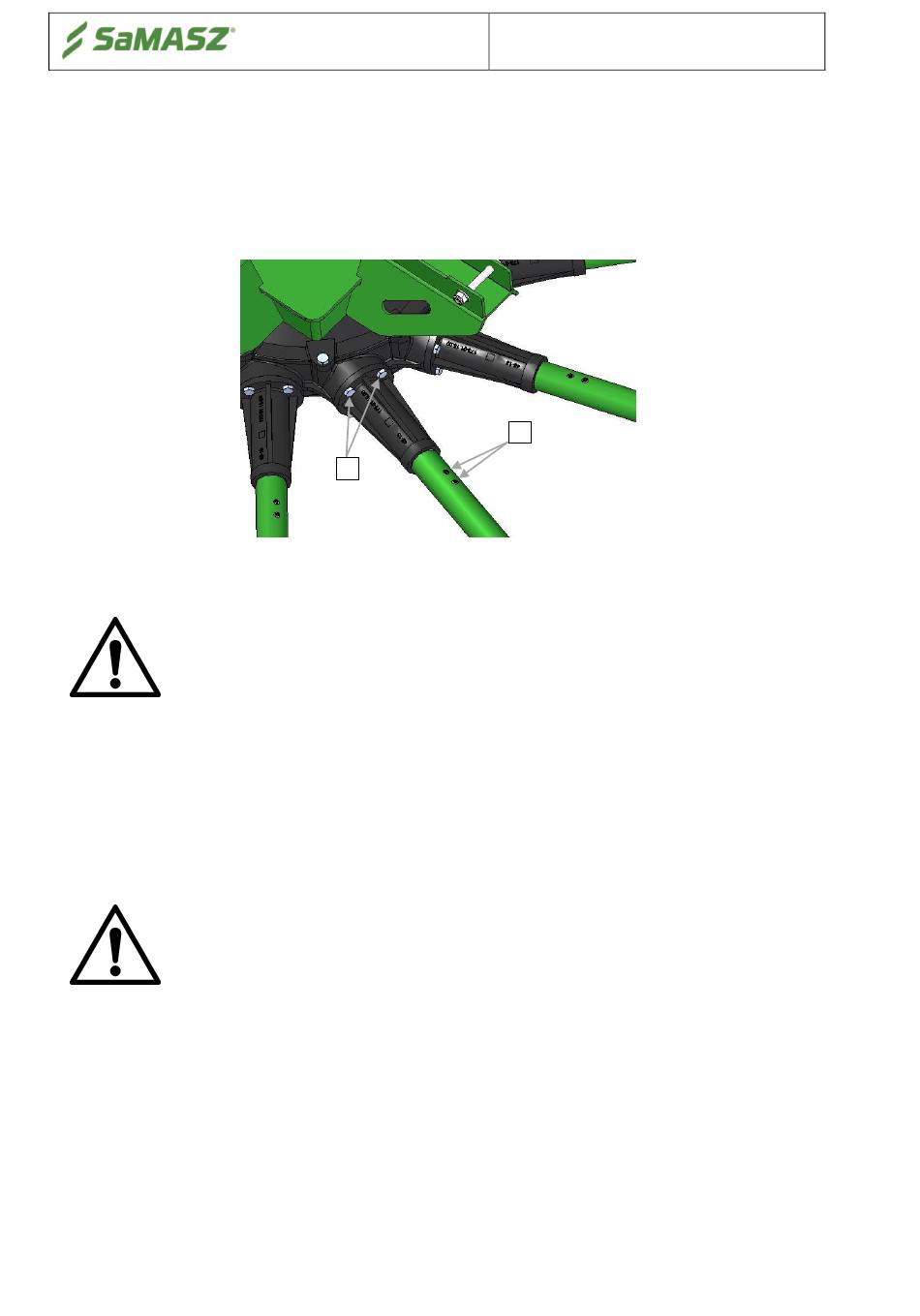

Bild. 30. Austausch der Pleuelstange
- 28 -
Doppelkreiselschwader
Z2-780; Z2-840
