5.5.1. Die Umstellung die Zusammenkehrenhöhe
Auf die Torfwiesen gibt es die Möglichkeit der Erhöhumg der Zinken vom Boden durch die
Übersetzung der Kreiselärme des Treibwagens.
Im Kreiselschwader Z2-780:
die Mutter abschrauben (1) und die Unterlegscheibe ablegen (2),
❑
den Vorkreiselarm (Satz) (3) herausschieben und um 180 Grad umdrehen.
❑
die linken Kreiselärme (Satz) (4) und die rechten (5) (Satz) um 180 Grad umdrehen und die
❑
Plätze tauschen (Bild. 19).

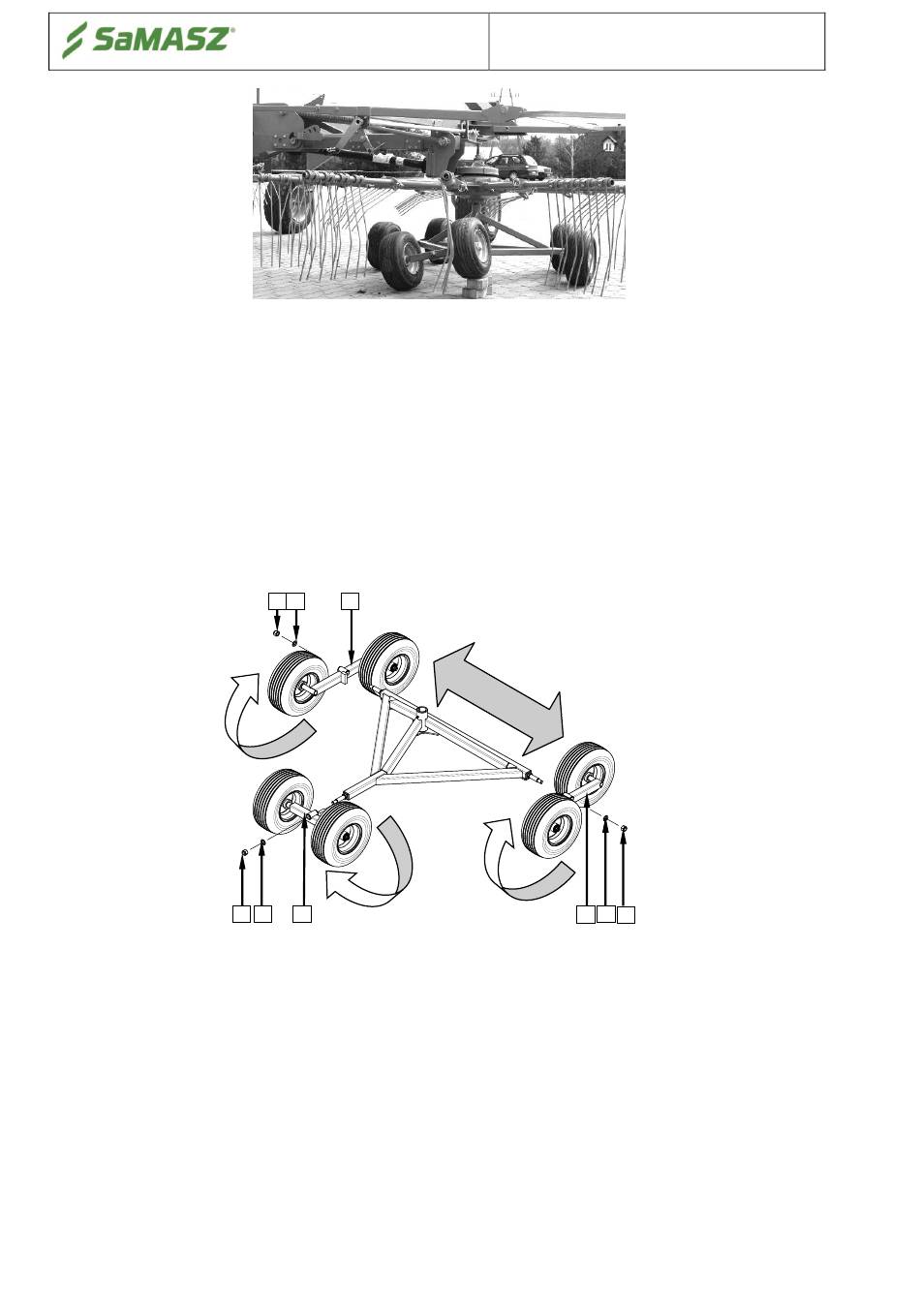

Bild. 19. Die Höheerhöhung des Zusammenkehrens mithilfe des Treibwagens Z2-780
Im Kreiselschwader Z2-840:
das Fahrwerk anzuheben und vor einem unkontrolliertem Absinken zu sichern.
❑
die Muttern (1) herauszudrehen, die Unterlegscheibe abzunehmen (2),
❑
den Fahrwerksrahmen der Vorderräder abnehmen (3) und den Blockierungsbolzen (4) in die
❑
untere Buchse umlegen (5).
der Fahrwerksbolzen (6) sollte in der oberen Buchse (7) angebracht sein.
❑
den linken (8) und rechten (9) Rahmen analog umlegen (Bild. 20).
❑
