- Seite 1 Betriebsanleitung Heckkreiselmähwerke Z010 - 1,65 m Z010/1 - 1,85 m Z010/2 - 2,10 m Białystok 2006-12-31 IN005DE002...
-
Seite 2: Inhaltsverzeichnis
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 INHALT 1. EINLEITUNG ........................5 ......................5 1.1. Allgemeines ......................5 1.2 Grundsätzliches 2. TECHNISCHE DATEN..................... 5 ....................5 2.1 Technische Angaben ..............6 2.2 Das Mähwerk in Arbeitsstellung am Schlepper 2.2.1 Bezeichnung der Hauptbauteile ....................6 3. - Seite 3 Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 ......................20 7.1 Allgemeines ......................21 7.2 Schmierplan 7.2.1 Mähwerk ..........................21 7.2.2. Gelenkwelle ........................21 ......................21 7.3 Sichtkontrollen 7.3.1 Mähwerk ..........................21 7.3.2 Gelenkwelle ........................21 ERSATZTEILISTE ..................... 22 Tafel 1 - Getriebekasten....................... 24 Tafel 2 - Mähtrommel ......................27 Tafel 2A –...
-
Seite 4: Einleitung
Betriebssicherheit beeinträchtigen. Für Schäden, die aus vorgenannten Handlungsweisen entstehen, ist jede Haftung durch die Firma SaMASZ ausgeschlossen. Die Firma SaMASZ beglückwünscht Sie zu Ihrer richtigen Wahl. Das SaMASZ Team steht Ihnen für jede technische Angelegenheit gern zur Verfügung. 2. TECHNISCHE DATEN... -
Seite 5: Das Mähwerk In Arbeitsstellung Am Schlepper

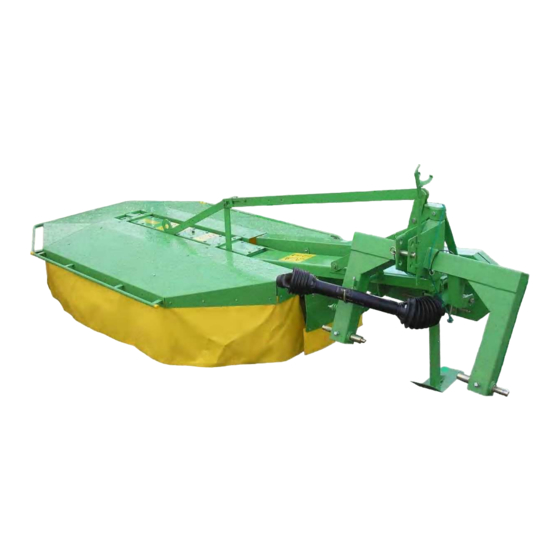

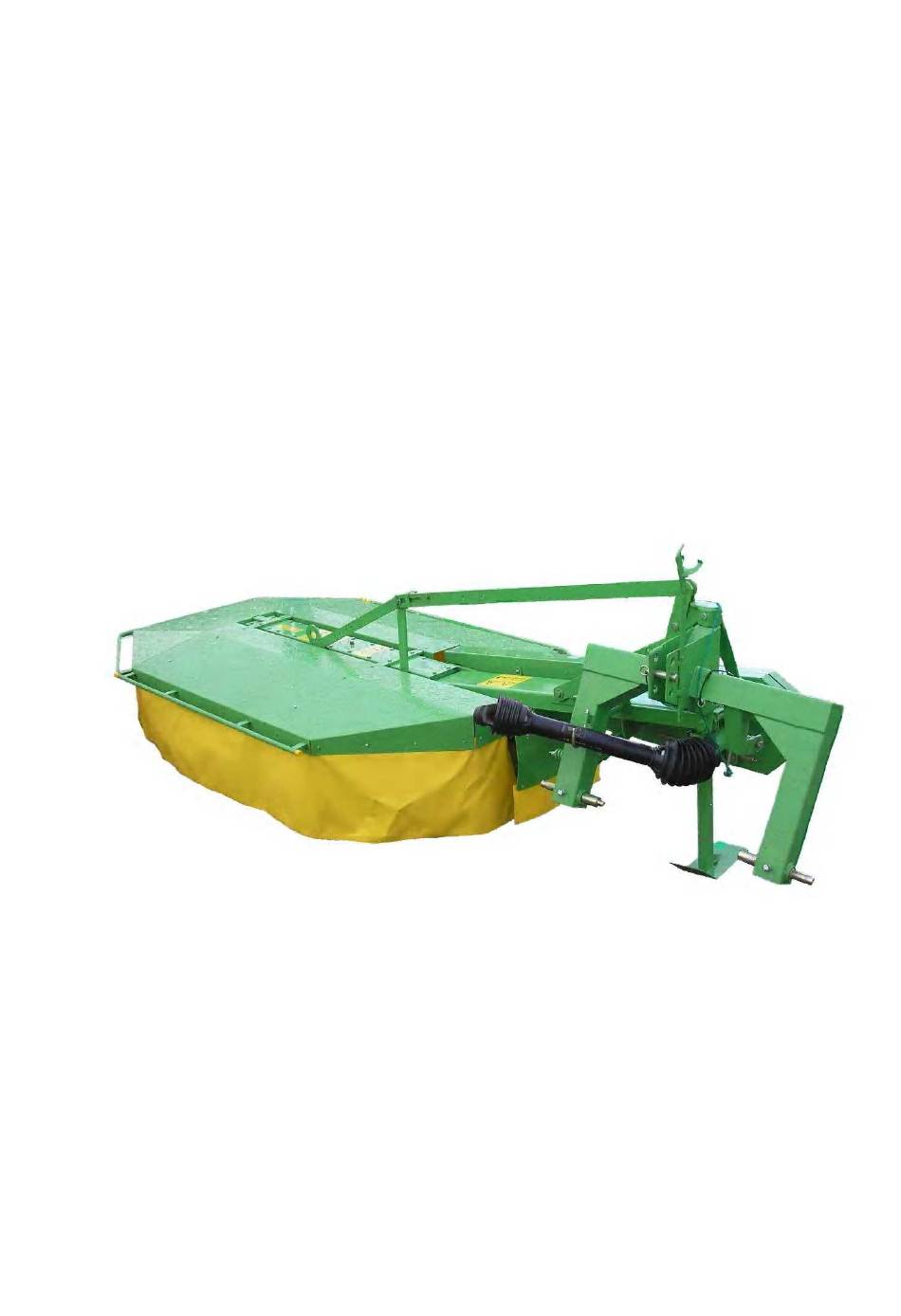

Z010; Z010/1; Z010/2 2.2 Das Mähwerk in Arbeitsstellung am Schlepper Bild 1. Das Mähwerk Z010 in Arbeitsstellung ( Ausführung mit flachem Schutz ) (Bauteil-Bezeichnungen beim Z010/1 und Z010/2 sind identisch) Bild 2. Das Mähwerk Z010 in Arbeitsstellung ( Ausführung mit steilem Schutz ) 2.2.1 Bezeichnung der Hauptbauteile... -
Seite 6: Sicherheitshinweise
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 3. SICHERHEITSHINWEISE In dieser Betriebsanleitung werden folgende Warnhinweise verwendet: Bezeichnet wichtige Informationen. WICHTIG! Weist auf gefährliche Situationen hin, die Beschädigungen am Gerät oder gar Verletzungen des Nutzers hervorrufen können. VORSICHT! Bezeichnet eine unmittelbar drohende Gefahr. -
Seite 7: Funktion
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Gefahr durch Quetschen, Klemmen oder Abscheren! Schwerste Verletzungen können die Folge sein! Gefahr durch Quetschen, Klemmen oder Abscheren! Nicht in den Schwenkbereich der Maschinen treten! Tödliche Verletzungen können die Folge sein! Gefahr durch umlaufende Schneidwerkzeuge! Keine Schutzabdeckungen abnehmen oder verändern! -
Seite 8: Anfahrsicherung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 sind, daß Mähwerk mit der Hand aber noch gut zu fassen ist. • Anfahrsicherung entriegeln (siehe Seite 7) • Federsicherung am Drehpunkt des Holmes entriegeln • Mähwerk hinter den Schlepper schwenken • Federsicherung in Transportstellung einrasten und sichern •... -
Seite 9: Transportstellung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Um eine korrekte Auslösekraft zu sicher, die Längen von Sicherungsfedern (Maß R im Bild 2) sollen genau wie folgt eingestellt werden: Z010 -140 mm, Z010/2 -135 mm, Z010/4 -103 mm. Z010/1 -135 mm, Z010/3 -135 mm, Wenn die Sicherung sehr häufig ausrastet, soll man die Länge von Feder und Stand der... -
Seite 10: Transport Bei Mähwerk Mit Hydr. Aushebung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 4.2.1.5 Transport bei Mähwerk mit hydr. Aushebung Das Mähwerk braucht für den Transport nicht aus der Arbeitsstellung in eine spezielle Transportstellung geschwenkt werden, es kann in der Arbeitsstellung bleiben, sofern die Breite mit ausgehobenem Mähwerk 3 m nicht überschreitet (Bild 5). -
Seite 11: Mechanische Verriegelung Der Hydraulischen Aushebung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Bild 5. Transportstellung des Mähwerks mit hydr. Aushebung. a) seitliche Transportstellung b) Hecktransportstellung c) Transporthöhe Bild 6. Mechanische Verriegelung der hydraulischen Aushebung. 4.2.1.6. Mechanische Verriegelung der hydraulischen Aushebung Eine mechanische Verriegelung ist auf dem Hydraulikzylinder angebracht und verhindert unbeabsichtigtes Abstürzen des Mähwerkes in der Transportstellung. -
Seite 12: Arbeitsstellung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 4.2.2 Arbeitsstellung Die Arbeitsstellung ist bei den Mähwerken Z010, Z010/1 und Z010/2 gleich. Bild 6. Arbeitsstellung Z010; Z010/1; Z010/2 5. MONTAGE UND EINSTELLUNGEN 5.1 Lieferumfang Die Mähwerke werden vom Hersteller komplett, jedoch nicht fertig montiert, angeliefert (siehe Bild 7, Lieferstellung). -
Seite 13: Montage Des Mähwerkschutzes
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Arbeitsgänge: 1. Haltestrebe (9) am Punkt (9a) von Strebe (10) abschrauben. 2. Stützfuss (8) auf Maß X herausziehen und unterhalb des Holmes (2) mit Stecksicherung verriegeln. 3. 3 - Punkt-Turm (l) mit Holm (2) langsam herunterklappen. -
Seite 14: Schneidmessereinbau Und -Wechsel
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Gefahr durch herausgeschleuderte Teile! Während des Betriebes kein Aufenthalt im Gefahrenbereich! Schwerste Verletzungen können die Folge sein! 5.2.3 Schneidmessereinbau und -wechsel Messereinbau und -wechsel zeigt Bild 9. Der spezielle Montagehebel gehört zum Lieferumfang. Z010, Z010/1... -
Seite 15: Schnitthöhenverstellung
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Bild 10. Parallele Einstellung der Schneidtrommeln zum Boden Die Unterlenker des Schleppers sind gleich hoch parallel einzustellen. Nach Einstellung mit Klappsteckern an den Unterlenkerbolzen sichern (Klappstecker gehören nicht zum Lieferumfang).Um die notwendige parallele Aushebung zum Boden zu erreichen, ist der Oberlenker über die Schraubspindel anzupassen (schlepperseitig, gehört nicht zum Lieferumfang). -
Seite 16: Riemenspannung - Einstellung
Gefährdung durch heraugeschleuderte beschädigte oder übermässig abgenutzte Messerklingen und Messerhalter. WICHTIG! Messerklingen müssen den Anforderungen der Norm ISO 5718 entsprechen. Nur Original SaMASZ Messerhalter einsetzen. Messerhalterbolzen – sollen gemäss DIN 17200-84 aus 36 CrNiMo4 Stahl gefertigt werden. WICHTIG! 5.6 Riemenspannung - Einstellung Durch ein Loch in Schutzabdeckung soll man die Riemenspannung überprüfen. -
Seite 17: Inbetriebnahme
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 Einstellung des Mähwerks zum Boden und entlastet die Schlepper-Hydraulik. ca. 35 cm Bild 14. Haltekette für Aufhängung des 3-Punkt-Turmes. Bei Verbindung zum Schlepper das Endstück der Kette „B“ wird von der Kette getrennt und auf Bolzen „A”... -
Seite 18: Sicherheit Bei Zapfwellenbetrieb
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 • Verwenden Sie nur vorgeschriebene Ersatzteile, insbesondere vom Hersteller angegebene Mähklingen! Bei Verwendung falscher Mähklingen besteht Lebensgefahr! • Wechseln Sie die Messer nur Satzweise! • Überprüfen Sie den Zustand der Schutztücher! • Sorgen Sie dafür, daß alle Schutztücher heruntergelassen sind! •... -
Seite 19: Arbeitsende
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 6.3 Arbeitsende Hinweise zur Verlängerung der Lebensdauer Ihres Mähwerkes und IHRER SICHERHEIT! WICHTIG! 6.3.1 Tägliche Pflegearbeiten Nach dem Arbeitseinsatz sind folgende Arbeiten zum Erhalt der Betriebsbereitschaft Ihres Mähwerkes notwendig: 1. Trennen des Mähwerk-Antriebs vom Schlepper! (Gelenkwelle herausnehmen!) 2. -
Seite 20: Schmierplan
Heckkreiselmäher Betriebsanleitung Z010; Z010/1; Z010/2 rechtzeitig auszutauschen! • Ersatzteile müssen den technischen Anforderungen des Geräteherstellers entsprechen, dies ist nur durch Original-Ersatzteile oder vom Hersteller genehmigte Ersatzteile zu gewährleisten! • Bei Ausführung von elektrischen Schweißarbeiten am Mähwerk oder Schlepper und Anbaugeräten sind die Kabel am Generator und Batterie abzuklemmen! 7.2 Schmierplan...
