Die Umstellung Der Zusammenkehrenbreite - SaMASZ Z2-780 Betriebsanleitung

2
1

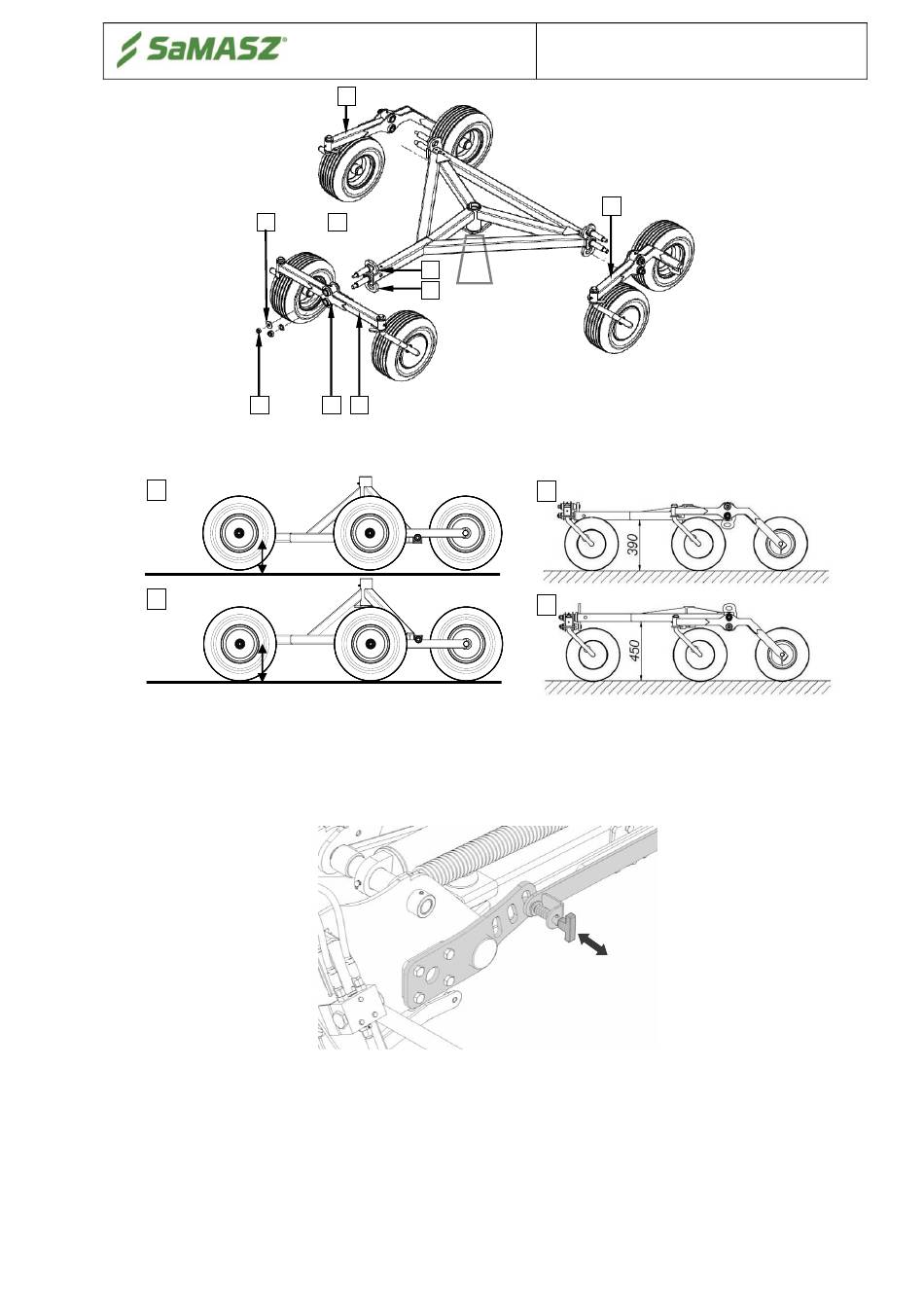

Bild. 20. Die Höheerhöhung des Zusammenkehrens mithilfe des Treibwagens Z2-840
Z2-780
a)
mm
160
b)
210 mm
Bild. 21. Die Höhe des Treibwagens bei A der normalen Einstellung, B erhöhten

5.5.2. Die Umstellung der Zusammenkehrenbreite

a) Mechanische Schwadbreitenregulierung (Z2-780 – standard)
Bild. 22. Mechanismus für die Umstellung der Schwadbreite
b) Hydraulische Schwadbreitenregulierung (Z2-780 – option; Z2-840 – standard)
Die Regulierung der Schwadbreite des Kreiselschwaders findet mit Hilfe der Hydraulikzylinder
statt, die auf beiden Kreiseleinheiten angebracht sind.
Betriebsanleitung
9
7
4
Stützelement
6
5 3
- 23 -
Doppelkreiselschwader
Z2-780; Z2-840
8
Z2-840
a)
b)
