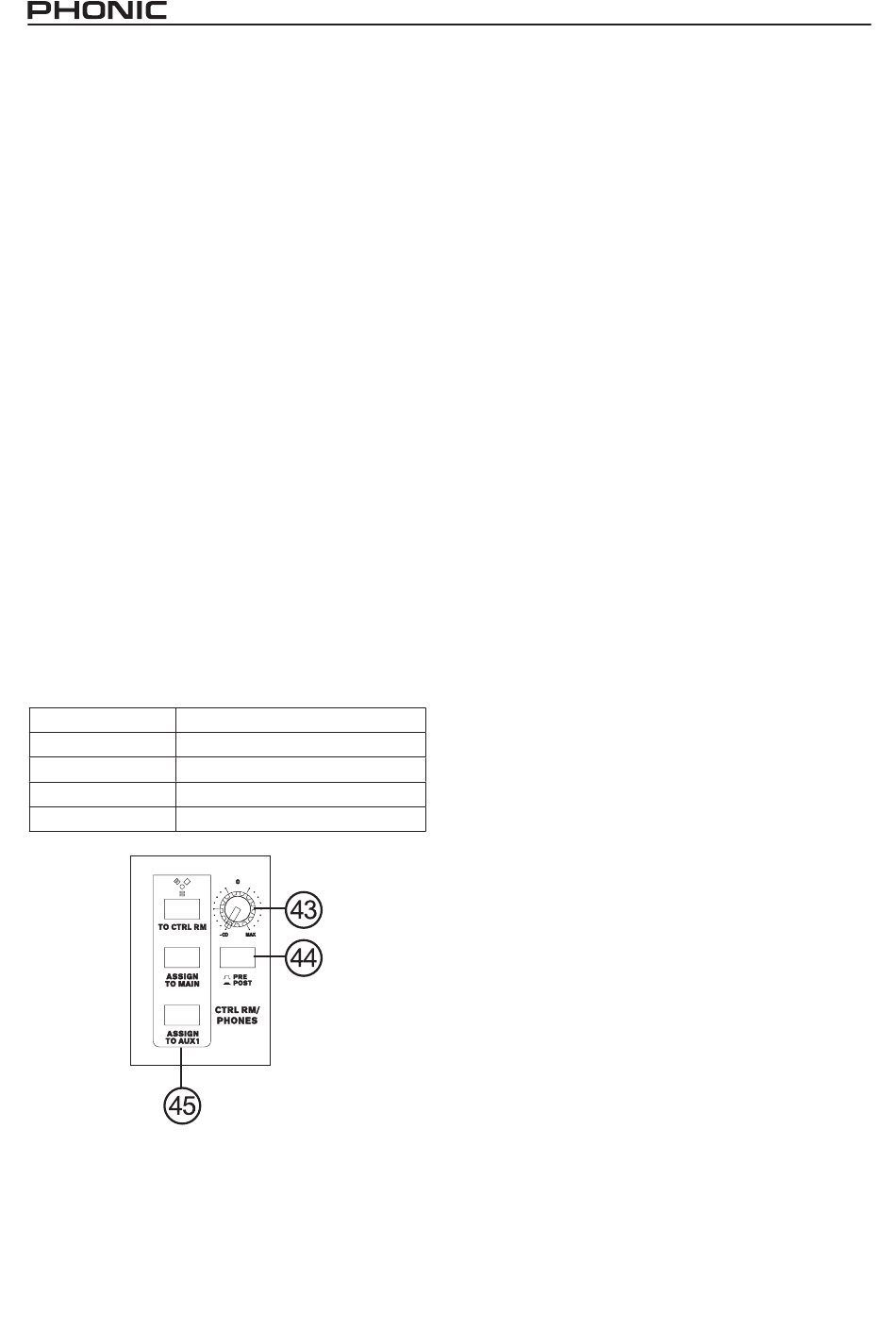

43. CONTROL ROOM / PHONES
Mit diesem Drehregler wird die Lautstärke im Kopf-
hörerausgang (PHONES #7) und in den Ausgän-
gen für die Kontrollmonitore (CTRL RM OUT L/R
#12) eingestellt.
Welches Signal in der Control Room Sektion zu
hören ist, hängt davon ab, ob irgendwo ein Zuord-
nungsschalter für diese Sektion gedrückt ist oder
nicht.
Wenn weder ein SOLO Schalter, noch der Schalter
FIREWIRE TO CTRL RM (#45) oder 2T RTN TO
CTRL RM (#46) gedrückt ist, hört man in der Cont-
rol Room Sektion das Summensignal L/R, und zwar
in Abhängigkeit der MAIN L-R Fader (#51).
Dieses Signal wird sofort durch das Audiosignal an
den 2T Eingängen ersetzt, wenn der Schalter 2T
RTN TO CTRL RM (#46) gedrückt wird.
Dieses wiederum wird sofort ersetzt durch das
zurückgeführte Zweispursignal aus der FireWire
Schnittstelle ersetzt, wenn der Schalter FIREWIRE
TO CTRL RM (#45 oberster Schalter) gedrückt ist.
Dieses Signal wiederum wird sofort durch ein SOLO
Signal ersetzt, wenn irgendwo ein SOLO Schalter
gedrückt wird.
Priorität Signal
1. Solofunktion
2. FireWire Schnittstelle
3. 2T RTN TO CTRL RM
4. Summenschiene L/R
24
44. PRE / POST
Dies ist ein globaler Schalter, der sämtliche SOLO
Funktionen der Ein- und Ausgänge entweder pre Fa-
der oder post Fader schaltet. Ist der Schalter nicht
gedrückt, werden die Signale der SOLO Funktion vor
dem jeweiligen Fader abgegriffen und in die Control
Room / Phones Sektion geleitet. Ist der Schalter ge-
drückt, hängen die SOLO Signale von der Stellung
des jeweiligen Lautstärkereglers ab.
Hilfreich ist die Status LED, die sich neben den Pe-
gelanzeigen befindet und mit SOLO beschriftet ist
(#49). Diese leuchtet, wenn irgendwo im Pult eine
SOLO Taste gedrückt ist. Sie leuchtet grün, wenn die
globale SOLO Funktion PRE geschaltet ist, und sie
leuchtet rot, wenn sie POST geschaltet ist.
45. ZUORDNUNGSSCHALTER DER FIREWI-
RE ZWEISPUR RÜCKFÜHRUNG
Mit diesen drei Schaltern wird bestimmt, wo die bei-
den Rückführungen der FireWire Schnittstelle zu
hören sind. Sie sind additiv, d.h. Sie können mehr
als einen Schalter drücken, und somit das Signal
auch in mehrere Sektionen gleichzeitig schicken.
TO CTRL RM schickt das zurückgeführte Signal in
die Control Room Sektion (Kopfhörer und Abhörmo-
nitore), ist also in der Abhörlautstärke abhängig vom
Lautstärkeregler #43.
ASSIGN TO MAIN schickt das FireWire Zweispursi-
gnal direkt auf die Summe L/R.
VORSICHT: Achten Sie darauf, dass Sie keine
Rückkopplungsschleife bilden, da das MAIN L/R
Signal auf die digitalen FireWire Spuren 15 und
16 geleitet wird!
ASSIGN TO AUX 1 schickt das FireWire Zweispur-
spursignal in den Ausspielweg AUX SEND 1, der in
der Regel für Monitorzwecke verwendet wird (z.B.
Kopfhörermischung für den Künstler).
