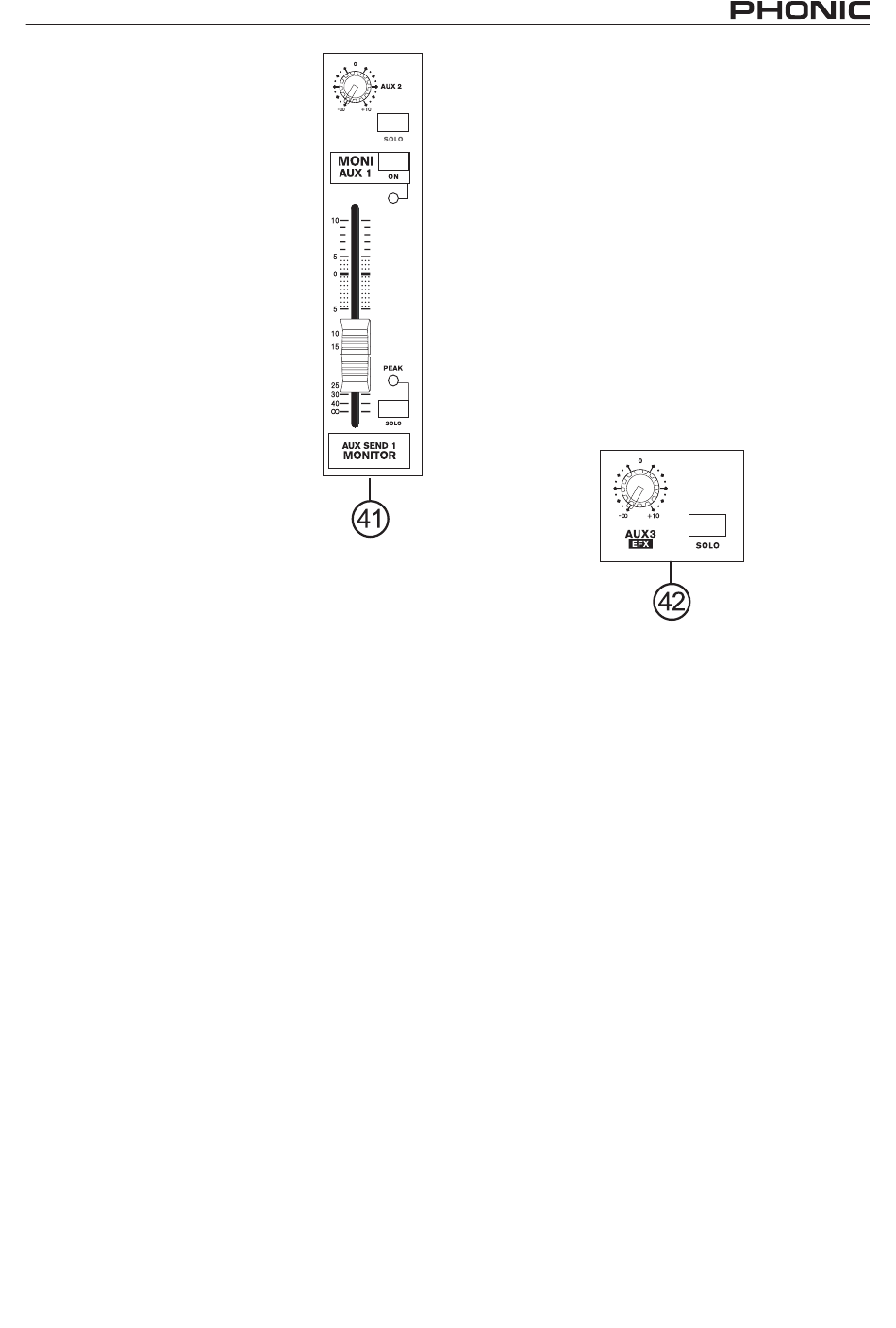

41. AUX SEND 1 & 2
HELIX BOARD 18 FIREWIRE ver-
fügt insgesamt über drei Ausspiel-
wege. Der erste Ausspielweg ist mit
AUX SEND 1 / MONITOR gekenn-
zeichnet und wird in der Gesamt-
lautstärke mit einem 60 mm Fader
geregelt. AUX SEND 2 ist der typi-
sche Drehregler. Die entsprechen-
den Ausgänge finden Sie unter #5.
Die Ausspielwege 1 und 2 erhalten
ihre Signale aus den AUX SEND
Reglern der einzelnen Kanäle (#24).
AUX Send 1 ist immer pre Fader,
d.h. das Signal wird vor dem Laut-
stärkeregler des Kanals abgegriffen.
AUX Send 2 kann per Schalter (in
jedem Kanal) PRE oder POST ge-
schaltet werden, also vor oder hinter
den Fader.
SOLO
Beide AUX Send Wege haben jewieils eine SOLO
Funktion. Wird der entsprechende Schalter ge-
drückt, gelangt das jeweilige AUX SEND Signal in
die Control Room / Phones Sektion (#43), wo es
optisch und akustisch überprüft werden kann.
AUX SEND 1 verfügt sogar über eine Status LED,
die rot aufleuchtet, wenn der SOLO Schalter ge-
drückt ist.
ON & Status LED
AUX SEND 1 / MONITOR kann an- und ausge-
schaltet werden. Wird der Schalter gedrückt, ist der
Monitorweg eingeschaltet. Zur Kontrolle leuchtet
die grüne Status LED auf. Das Summensignal der
AUX SEND 1 Schiene gelangt dann zum Ausgang
AUX SEND 1 (#5).
HELIX BOARD 18 FIREWIRE
42. AUX 3 / EFX SEND
Der Drehregler AUX 3 / EFX kontrolliert die endgül-
tige Lautstärke der einzelnen EFX Regler in den
Kanälen (#25), und somit des korrespondierenden
Ausgangs AUX SEND 3 (#5). Das EFX Signal der
einzelnen Eingangskanäle ist ein post Fader Signal,
wird also hinter dem jeweiligen Lautstärkeregler ab-
gegriffen.
Dieser Ausspielweg kann optisch und akustisch in
der Control Room / Phones Sektion (#43) überprüft
werden, indem der SOLO Schalter betätigt wird.
Die Besonderheit der EFX Schiene besteht darin,
dass hiermit gleichzeitig das interne digitale Effekt-
gerät angesteuert wird (näheres unter #33 -38).
