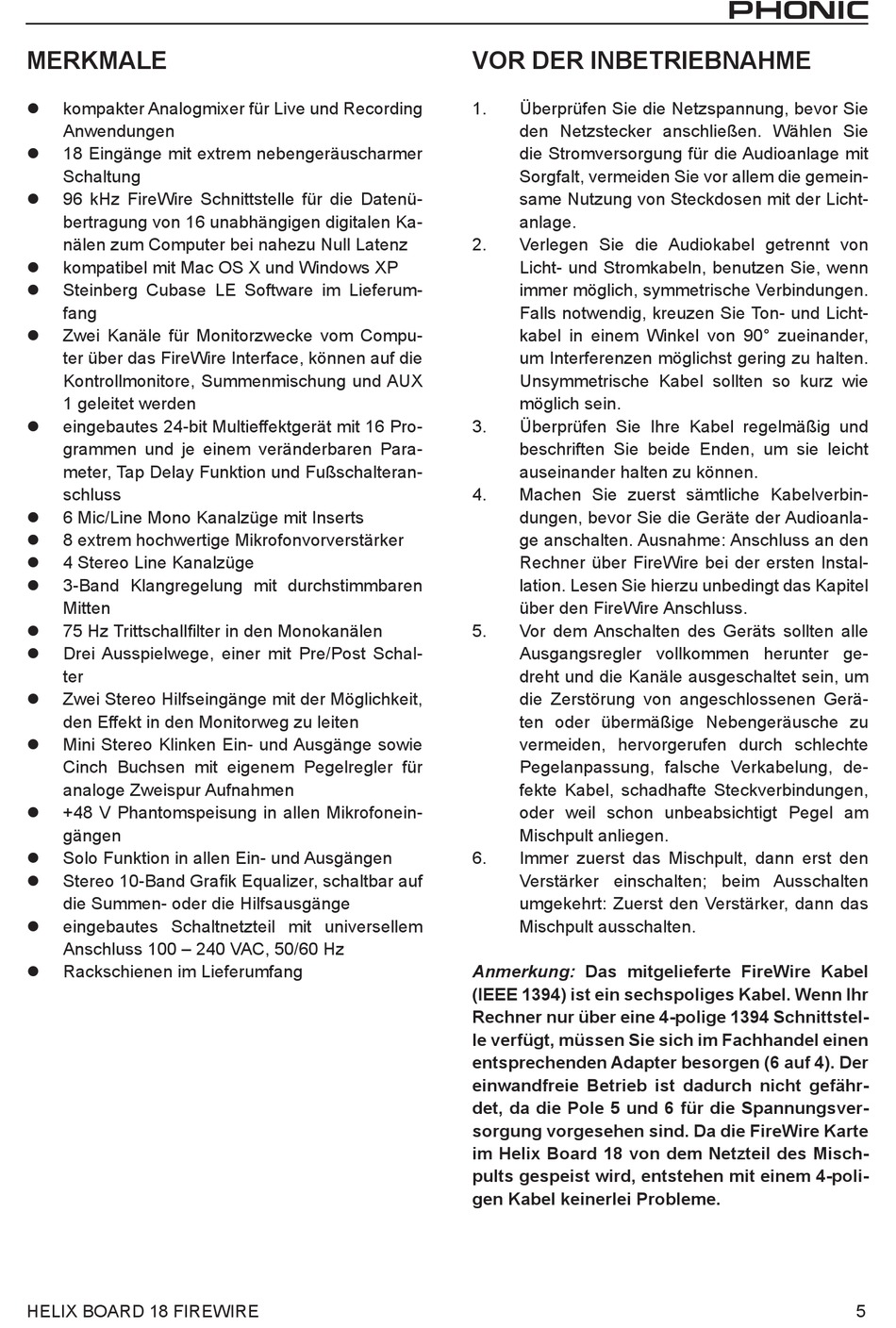

MERKMALE

kompakter Analogmixer für Live und Recording

Anwendungen
18 Eingänge mit extrem nebengeräuscharmer

Schaltung
96 kHz FireWire Schnittstelle für die Datenü-

bertragung von 16 unabhängigen digitalen Ka-
nälen zum Computer bei nahezu Null Latenz
kompatibel mit Mac OS X und Windows XP

Steinberg Cubase LE Software im Lieferum-

fang
Zwei Kanäle für Monitorzwecke vom Compu-

ter über das FireWire Interface, können auf die
Kontrollmonitore, Summenmischung und AUX
1 geleitet werden
eingebautes 24-bit Multieffektgerät mit 16 Pro-

grammen und je einem veränderbaren Para-
meter, Tap Delay Funktion und Fußschalteran-
schluss
6 Mic/Line Mono Kanalzüge mit Inserts

8 extrem hochwertige Mikrofonvorverstärker

4 Stereo Line Kanalzüge

3-Band Klangregelung mit durchstimmbaren

Mitten
75 Hz Trittschallfilter in den Monokanälen

Drei Ausspielwege, einer mit Pre/Post Schal-

ter
Zwei Stereo Hilfseingänge mit der Möglichkeit,

den Effekt in den Monitorweg zu leiten
Mini Stereo Klinken Ein- und Ausgänge sowie

Cinch Buchsen mit eigenem Pegelregler für
analoge Zweispur Aufnahmen
+48 V Phantomspeisung in allen Mikrofonein-

gängen
Solo Funktion in allen Ein- und Ausgängen

Stereo 10-Band Grafik Equalizer, schaltbar auf

die Summen- oder die Hilfsausgänge
eingebautes Schaltnetzteil mit universellem

Anschluss 100 – 240 VAC, 50/60 Hz
Rackschienen im Lieferumfang

HELIX BOARD 18 FIREWIRE

VOR DER INBETRIEBNAHME

1. Überprüfen Sie die Netzspannung, bevor Sie
den Netzstecker anschließen. Wählen Sie
die Stromversorgung für die Audioanlage mit
Sorgfalt, vermeiden Sie vor allem die gemein-
same Nutzung von Steckdosen mit der Licht-
anlage.
2. Verlegen Sie die Audiokabel getrennt von
Licht- und Stromkabeln, benutzen Sie, wenn
immer möglich, symmetrische Verbindungen.
Falls notwendig, kreuzen Sie Ton- und Licht-
kabel in einem Winkel von 90° zueinander,
um Interferenzen möglichst gering zu halten.
Unsymmetrische Kabel sollten so kurz wie
möglich sein.
3. Überprüfen Sie Ihre Kabel regelmäßig und
beschriften Sie beide Enden, um sie leicht
auseinander halten zu können.
4. Machen Sie zuerst sämtliche Kabelverbin-
dungen, bevor Sie die Geräte der Audioanla-
ge anschalten. Ausnahme: Anschluss an den
Rechner über FireWire bei der ersten Instal-
lation. Lesen Sie hierzu unbedingt das Kapitel
über den FireWire Anschluss.
5. Vor dem Anschalten des Geräts sollten alle
Ausgangsregler vollkommen herunter ge-
dreht und die Kanäle ausgeschaltet sein, um
die Zerstörung von angeschlossenen Gerä-
ten oder übermäßige Nebengeräusche zu
vermeiden, hervorgerufen durch schlechte
Pegelanpassung, falsche Verkabelung, de-
fekte Kabel, schadhafte Steckverbindungen,
oder weil schon unbeabsichtigt Pegel am
Mischpult anliegen.
6. Immer zuerst das Mischpult, dann erst den
Verstärker einschalten; beim Ausschalten
umgekehrt: Zuerst den Verstärker, dann das
Mischpult ausschalten.
Anmerkung: Das mitgelieferte FireWire Kabel
(IEEE 1394) ist ein sechspoliges Kabel. Wenn Ihr
Rechner nur über eine 4-polige 1394 Schnittstel-
le verfügt, müssen Sie sich im Fachhandel einen
entsprechenden Adapter besorgen (6 auf 4). Der
einwandfreie Betrieb ist dadurch nicht gefähr-
det, da die Pole 5 und 6 für die Spannungsver-
sorgung vorgesehen sind. Da die FireWire Karte
im Helix Board 18 von dem Netzteil des Misch-
pults gespeist wird, entstehen mit einem 4-poli-
gen Kabel keinerlei Probleme.
5
