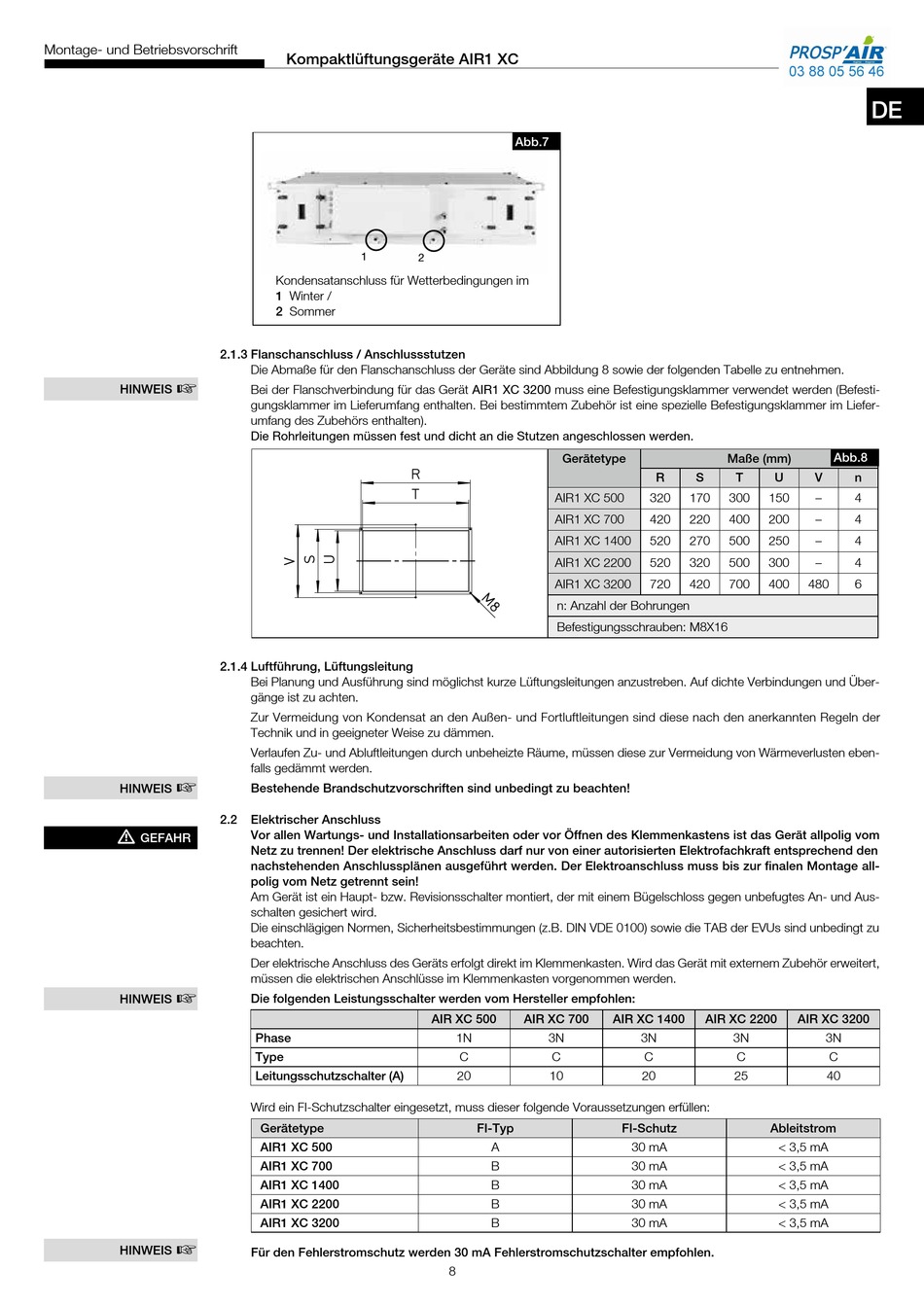

Kompaktlüftungsgeräte AIR1 XC
1
Kondensatanschluss für Wetterbedingungen im
1 Winter /
2 Sommer
2 .1 .3 Flanschanschluss / Anschlussstutzen
Die Abmaße für den Flanschanschluss der Geräte sind Abbildung 8 sowie der folgenden Tabelle zu entnehmen.
Bei der Flanschverbindung für das Gerät AIR1 XC 3200 muss eine Befestigungsklammer verwendet werden (Befesti-
gungsklammer im Lieferumfang enthalten. Bei bestimmtem Zubehör ist eine spezielle Befestigungsklammer im Liefer-
umfang des Zubehörs enthalten).
Die Rohrleitungen müssen fest und dicht an die Stutzen angeschlossen werden.
2 .1 .4 Luftführung, Lüftungsleitung
Bei Planung und Ausführung sind möglichst kurze Lüftungsleitungen anzustreben. Auf dichte Verbindungen und Über-
gänge ist zu achten.
Zur Vermeidung von Kondensat an den Außen- und Fortluftleitungen sind diese nach den anerkannten Regeln der
Technik und in geeigneter Weise zu dämmen.
Verlaufen Zu- und Abluftleitungen durch unbeheizte Räume, müssen diese zur Vermeidung von Wärmeverlusten eben-
falls gedämmt werden.
Bestehende Brandschutzvorschriften sind unbedingt zu beachten!
2 .2

Elektrischer Anschluss

Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkastens ist das Gerät allpolig vom
Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den
nachstehenden Anschlussplänen ausgeführt werden . Der Elektroanschluss muss bis zur finalen Montage all-
polig vom Netz getrennt sein!
Am Gerät ist ein Haupt- bzw. Revisionsschalter montiert, der mit einem Bügelschloss gegen unbefugtes An- und Aus-
schalten gesichert wird.
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die TAB der EVUs sind unbedingt zu
beachten.
Der elektrische Anschluss des Geräts erfolgt direkt im Klemmenkasten. Wird das Gerät mit externem Zubehör erweitert,
müssen die elektrischen Anschlüsse im Klemmenkasten vorgenommen werden.
Die folgenden Leistungsschalter werden vom Hersteller empfohlen:
Phase
Type
Leitungsschutzschalter (A)
Wird ein FI-Schutzschalter eingesetzt, muss dieser folgende Voraussetzungen erfüllen:
Gerätetype
AIR1 XC 500
AIR1 XC 700
AIR1 XC 1400
AIR1 XC 2200
AIR1 XC 3200
Für den Fehlerstromschutz werden 30 mA Fehlerstromschutzschalter empfohlen .
Abb .7
2
Gerätetype
R
T
AIR1 XC 500
AIR1 XC 700
AIR1 XC 1400
AIR1 XC 2200
AIR1 XC 3200
n: Anzahl der Bohrungen
Befestigungsschrauben: M8X16
AIR XC 500 AIR XC 700
1N 3N
C C
20 10
FI-Typ
A
B
B
B
B
8
Maße (mm)
R S T U
320 170 300 150
420 220 400 200
520 270 500 250
520 320 500 300
720 420 700 400
AIR XC 1400 AIR XC 2200
3N 3N
C C
20 25
FI-Schutz Ableitstrom
30 mA < 3,5 mA
30 mA < 3,5 mA
30 mA < 3,5 mA
30 mA < 3,5 mA
30 mA < 3,5 mA
DE
Abb .8
V n
– 4
– 4
– 4
– 4
480 6
AIR XC 3200
3N
C
40
