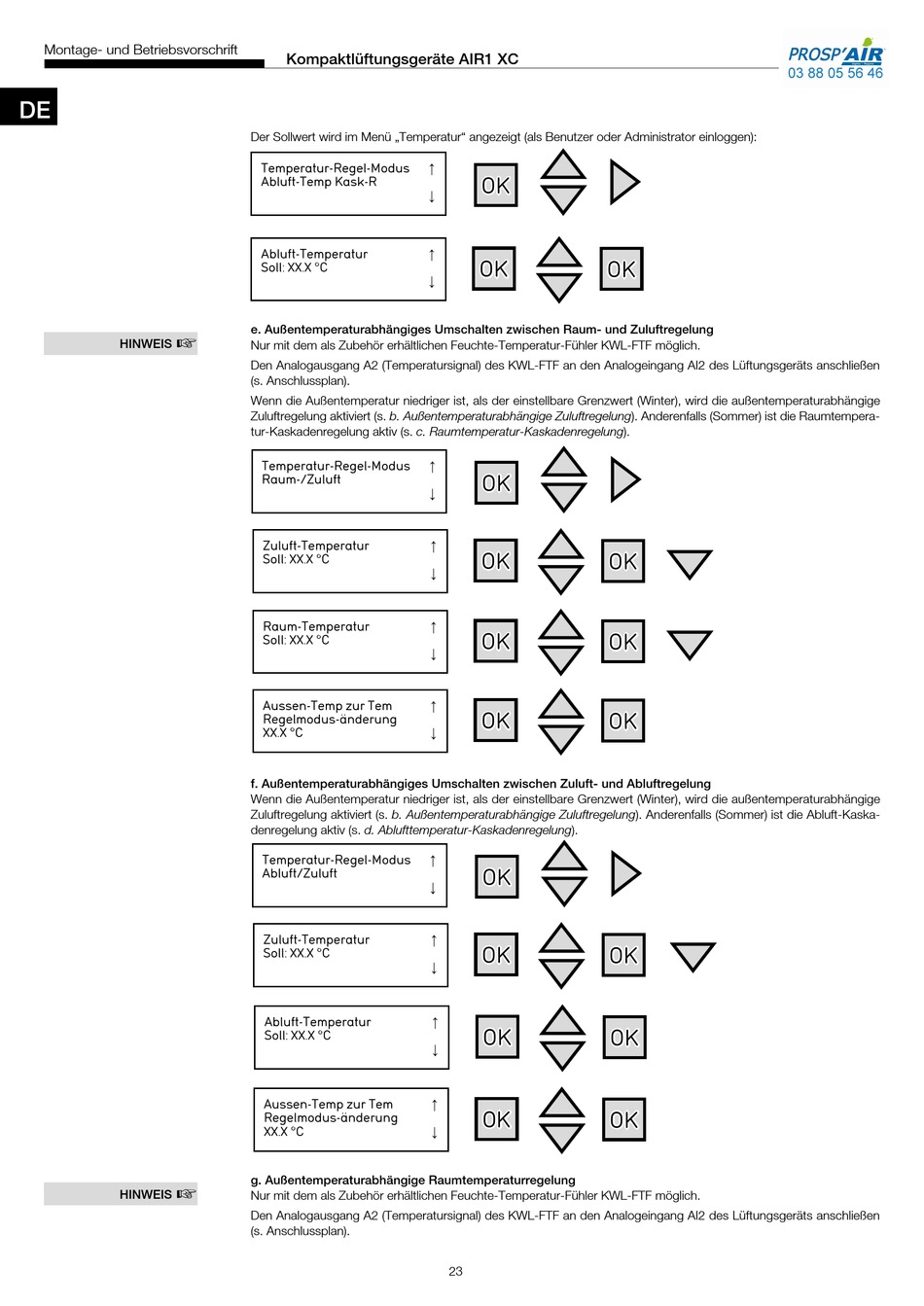

Montage- und Betriebsvorschrift
DE
+
HINWEIS
+
HINWEIS
Kompaktlüftungsgeräte AIR1 XC
Der Sollwert wird im Menü „Temperatur" angezeigt (als Benutzer oder Administrator einloggen):
Temperatur-Regel-Modus
Abluft-Temp Kask-R
Abluft-Temperatur
Soll: XX.X °C
e . Außentemperaturabhängiges Umschalten zwischen Raum- und Zuluftregelung
Nur mit dem als Zubehör erhältlichen Feuchte-Temperatur-Fühler KWL-FTF möglich.
Den Analogausgang A2 (Temperatursignal) des KWL-FTF an den Analogeingang AI2 des Lüftungsgeräts anschließen
(s. Anschlussplan).
Wenn die Außentemperatur niedriger ist, als der einstellbare Grenzwert (Winter), wird die außentemperaturabhängige
Zuluftregelung aktiviert (s. b. Außentemperaturabhängige Zuluftregelung). Anderenfalls (Sommer) ist die Raumtempera-
tur-Kaskadenregelung aktiv (s. c. Raumtemperatur-Kaskadenregelung).
Temperatur-Regel-Modus
Raum-/Zuluft
Zuluft-Temperatur
Soll: XX.X °C
Raum-Temperatur
Soll: XX.X °C
Aussen-Temp zur Tem
Regelmodus-änderung
XX.X °C
f . Außentemperaturabhängiges Umschalten zwischen Zuluft- und Abluftregelung
Wenn die Außentemperatur niedriger ist, als der einstellbare Grenzwert (Winter), wird die außentemperaturabhängige
Zuluftregelung aktiviert (s. b. Außentemperaturabhängige Zuluftregelung). Anderenfalls (Sommer) ist die Abluft-Kaska-
denregelung aktiv (s. d. Ablufttemperatur-Kaskadenregelung).
Temperatur-Regel-Modus
Abluft/Zuluft
Zuluft-Temperatur
Soll: XX.X °C
Abluft-Temperatur
Soll: XX.X °C
Aussen-Temp zur Tem
Regelmodus-änderung
XX.X °C
g . Außentemperaturabhängige Raumtemperaturregelung
Nur mit dem als Zubehör erhältlichen Feuchte-Temperatur-Fühler KWL-FTF möglich.
Den Analogausgang A2 (Temperatursignal) des KWL-FTF an den Analogeingang AI2 des Lüftungsgeräts anschließen
(s. Anschlussplan).
↑
