Montage- und Betriebsvorschrift
ACHTUNG
KAPITEL 2
INSTALLATION UND
INBETRIEBNAHME
Kompaktlüftungsgeräte AIR1 XC
Umgebungstemperatur
Außen-/Ablufttemperatur
Feuchtigkeit (max.)
Sachschaden durch Vereisung des Geräts!
Liegt die Außenluft-/Fortlufttemperatur unter 0 °C muss eine elektrische Vorheizung eingesetzt werden, um ein Vereisen
des Geräts zu verhindern.
Die Korrosionsbeständigkeit des Gehäuses beträgt C4, gemäß ISO 12944. Das Gerät ist unter diesen Bedingungen
einsetzbar.
Ein bestimmungsfremder Einsatz ist nicht zulässig!
2 .0

Allgemeine Montagehinweise

2 .0 .1 Sendungsannahme

Die Lieferung enthält eine der folgenden Gerätetypen:
AIR1 XC 500 Best.-Nr. 04330
AIR1 XC 700 Best.-Nr. 04331
AIR1 XC 1400 Best.-Nr. 04332
Zusätzlich im Lieferumfang enthalten:

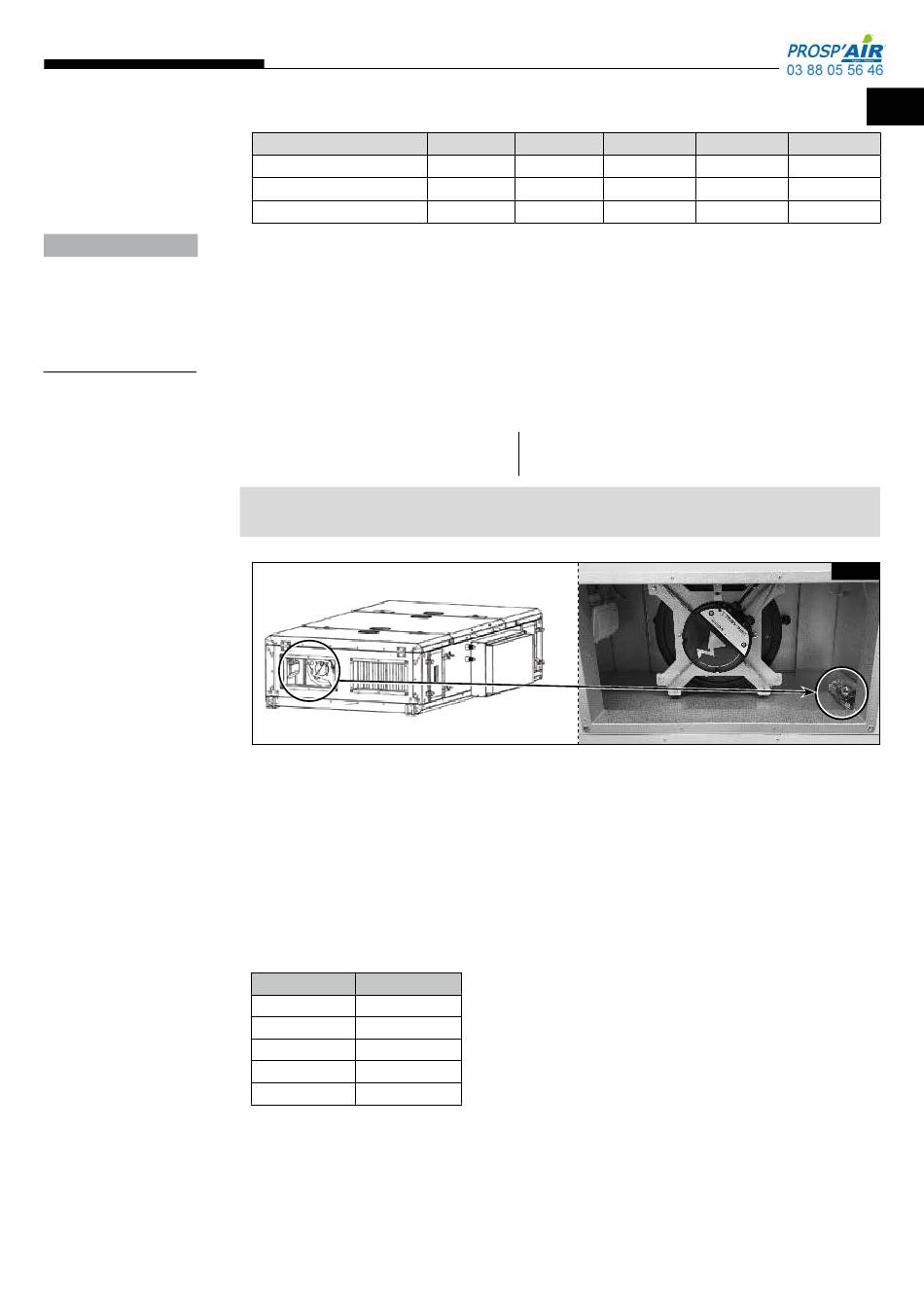

Die im Lieferumfang enthaltenen Schwingungsdämpfer und Türschlüssel befinden sich auf der Zuluftseite, s. Abb. 1.
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.

2 .0 .2 Einlagerung

Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen
zu treffen:
Schutz durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindi-
katoren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen Temperaturschwankun-
gen sein (Umgebungstemperaturbegrenzung: min. 0 °C /max. +40 °C). Schäden, deren Ursprung in unsachgemä-
ßem Transport, unsachgemäßer Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der
Gewährleistung.
Die maximal zulässige Stapelmenge der Geräte ist aus der folgenden Tabelle ersichtlich:
Gerätetype Stapelmenge
AIR1 XC 500 4 St.
AIR1 XC 700 4 St.
AIR1 XC 1400 3 St.
AIR1 XC 2200 3 St.
AIR1 XC 3200 3 St.

2 .0 .3 Transport

Der Transport muss sorgfältig durchgeführt werden. Das Gerät ist werkseitig in einem Holzrahmen verpackt, hierdurch
ist ein optimaler Schutz gegen normale Transportbelastungen sichergestellt. Es wird empfohlen das Gerät bis zur Auf-
stellung in der Originalverpackung zu belassen, um mögliche Beschädigungen und Verschmutzungen zu vermeiden.
Der Transport muss von geschultem und erfahrenem Personal durchgeführt werden und es müssen die notwendigen
Sicherheitsvorkehrungen getroffen werden, um ein Umkippen und Verrutschen des Geräts zu verhindern. Beim Trans-
port des Geräts ist darauf zu achten, dass das Gewicht gleichmäßig über die vier Ecken verteilt wird.
AIR1 XC 500 AIR1 XC 700
0 - 50 °C 0 - 50 °C
-20 - 50 °C -20 - 50 °C
95 % rF 95 % rF
AIR1 XC 2200
AIR1 XC 3200
4x bzw. 6x Schwingungsdämpfer
2x Türschlüssel
2x Befestigungsklammern (AIR1 XC 3200)
4
AIR1 XC 1400 AIR1 XC 2200
0 - 50 °C 0 - 50 °C
-20 - 50 °C -20 - 50 °C
95 % rF 95 % rF
Best.-Nr. 04333
Best.-Nr. 04334
DE
AIR1 XC 3200
0 - 50 °C
-20 - 50 °C
95 % rF
Abb .1
