Notice de montage et d'utilisation
FR
CHAPITRE 4
FONCTIONS ET
PARAMÈTRES
m
DANGER
+
REMARQUE
Centrales compactes AIR1 XC
3 .3

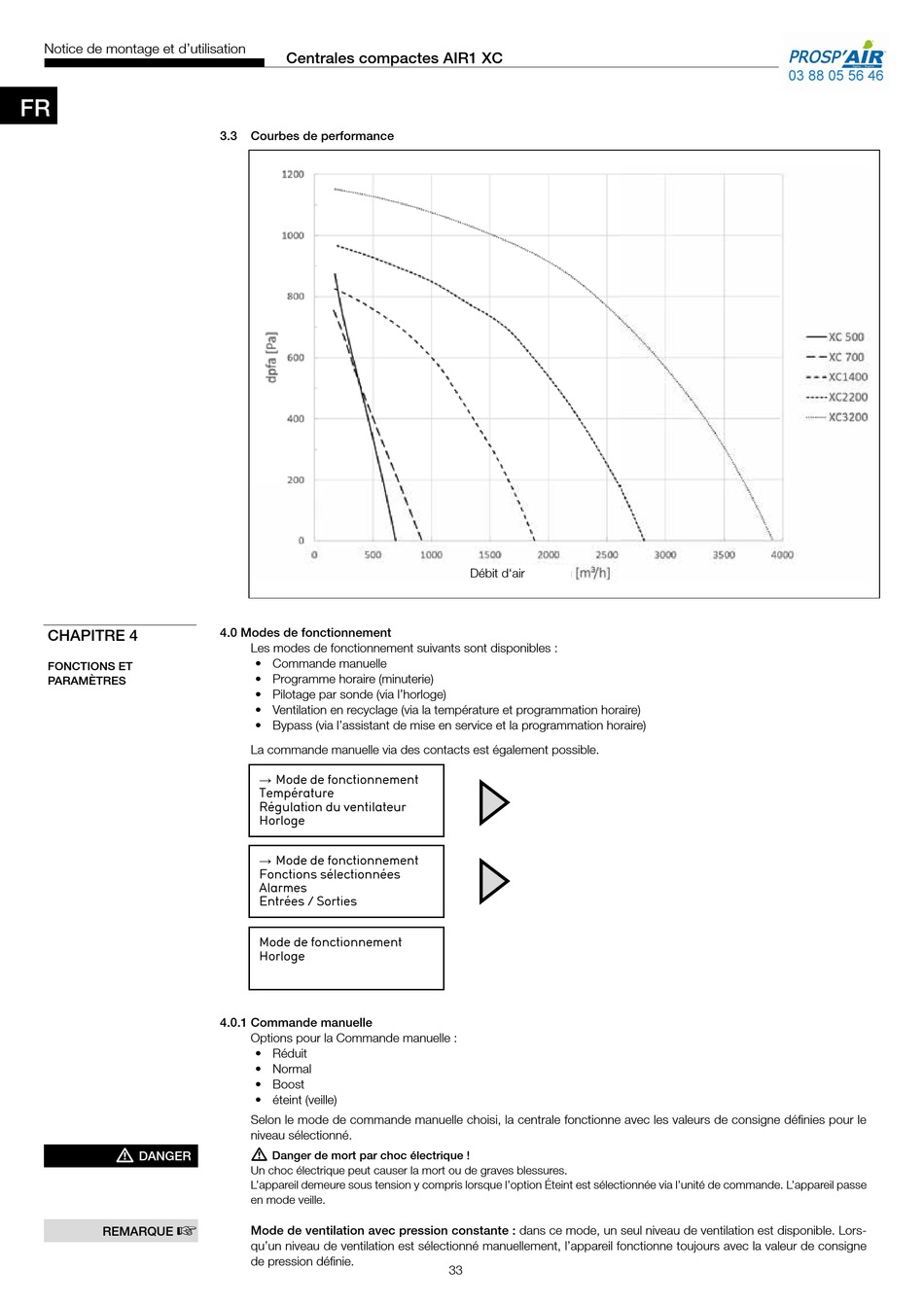

Courbes de performance

4 .0 Modes de fonctionnement

Les modes de fonctionnement suivants sont disponibles :

• Commande manuelle

• Programme horaire (minuterie)
• Pilotage par sonde (via l'horloge)
• Ventilation en recyclage (via la température et programmation horaire)
• Bypass (via l'assistant de mise en service et la programmation horaire)
La commande manuelle via des contacts est également possible.
→ Mode de fonctionnement
Température
Régulation du ventilateur
Horloge
→ Mode de fonctionnement
Fonctions sélectionnées
Alarmes
Entrées / Sorties
Mode de fonctionnement
Horloge
4 .0 .1 Commande manuelle
Options pour la Commande manuelle :
• Réduit
• Normal
• Boost
• éteint (veille)
Selon le mode de commande manuelle choisi, la centrale fonctionne avec les valeurs de consigne définies pour le
niveau sélectionné.
m
Danger de mort par choc électrique !
Un choc électrique peut causer la mort ou de graves blessures.
L'appareil demeure sous tension y compris lorsque l'option Éteint est sélectionnée via l'unité de commande. L'appareil passe
en mode veille.
Mode de ventilation avec pression constante : dans ce mode, un seul niveau de ventilation est disponible. Lors-
qu'un niveau de ventilation est sélectionné manuellement, l'appareil fonctionne toujours avec la valeur de consigne
de pression définie.
Débit d'air
33
