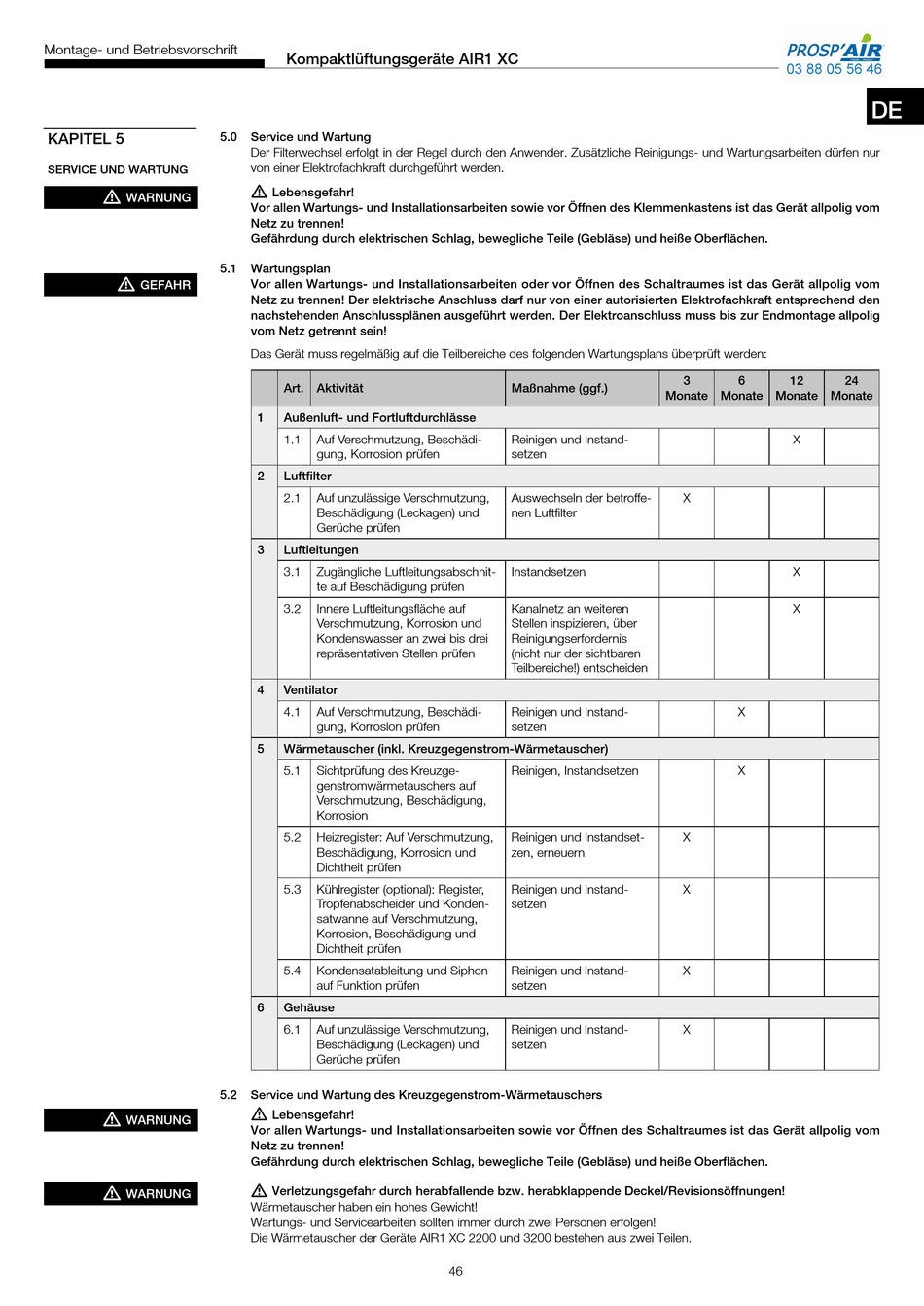

Montage- und Betriebsvorschrift
KAPITEL 5

SERVICE UND WARTUNG

m
WARNUNG
m
GEFAHR
m
WARNUNG
m
WARNUNG
Kompaktlüftungsgeräte AIR1 XC
5 .0 Service und Wartung
Der Filterwechsel erfolgt in der Regel durch den Anwender. Zusätzliche Reinigungs- und Wartungsarbeiten dürfen nur
von einer Elektrofachkraft durchgeführt werden.
m
Lebensgefahr!
Vor allen Wartungs- und Installationsarbeiten sowie vor Öffnen des Klemmenkastens ist das Gerät allpolig vom
Netz zu trennen!
Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen .
5 .1

Wartungsplan

Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom
Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den
nachstehenden Anschlussplänen ausgeführt werden . Der Elektroanschluss muss bis zur Endmontage allpolig
vom Netz getrennt sein!
Das Gerät muss regelmäßig auf die Teilbereiche des folgenden Wartungsplans überprüft werden:
Art . Aktivität
1 Außenluft- und Fortluftdurchlässe
1.1 Auf Verschmutzung, Beschädi-
gung, Korrosion prüfen
2 Luftfilter
2.1 Auf unzulässige Verschmutzung,
Beschädigung (Leckagen) und
Gerüche prüfen
3 Luftleitungen
3.1 Zugängliche Luftleitungsabschnit-
te auf Beschädigung prüfen
3.2 Innere Luftleitungsfläche auf
Verschmutzung, Korrosion und
Kondenswasser an zwei bis drei
repräsentativen Stellen prüfen
4 Ventilator
4.1 Auf Verschmutzung, Beschädi-
gung, Korrosion prüfen
5 Wärmetauscher (inkl . Kreuzgegenstrom-Wärmetauscher)
5.1 Sichtprüfung des Kreuzge-
genstromwärmetauschers auf
Verschmutzung, Beschädigung,
Korrosion
5.2 Heizregister: Auf Verschmutzung,
Beschädigung, Korrosion und
Dichtheit prüfen
5.3 Kühlregister (optional): Register,
Tropfenabscheider und Konden-
satwanne auf Verschmutzung,
Korrosion, Beschädigung und
Dichtheit prüfen
5.4 Kondensatableitung und Siphon
auf Funktion prüfen
6 Gehäuse
6.1 Auf unzulässige Verschmutzung,
Beschädigung (Leckagen) und
Gerüche prüfen
5 .2 Service und Wartung des Kreuzgegenstrom-Wärmetauschers
m
Lebensgefahr!
Vor allen Wartungs- und Installationsarbeiten sowie vor Öffnen des Schaltraumes ist das Gerät allpolig vom
Netz zu trennen!
Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen .
m
Verletzungsgefahr durch herabfallende bzw . herabklappende Deckel/Revisionsöffnungen!
Wärmetauscher haben ein hohes Gewicht!
Wartungs- und Servicearbeiten sollten immer durch zwei Personen erfolgen!
Die Wärmetauscher der Geräte AIR1 XC 2200 und 3200 bestehen aus zwei Teilen.
Maßnahme (ggf .)
Reinigen und Instand-
setzen
Auswechseln der betroffe-
nen Luftfilter
Instandsetzen
Kanalnetz an weiteren
Stellen inspizieren, über
Reinigungserfordernis
(nicht nur der sichtbaren
Teilbereiche!) entscheiden
Reinigen und Instand-
setzen
Reinigen, Instandsetzen
Reinigen und Instandset-
zen, erneuern
Reinigen und Instand-
setzen
Reinigen und Instand-
setzen
Reinigen und Instand-
setzen
46
3 6 12
Monate Monate Monate Monate
X
X
X
X
X
X
X
X
X
X
