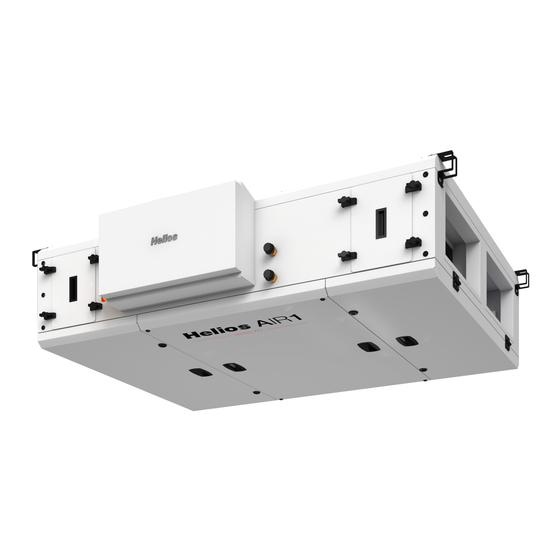

Helios AIR1 XC 500 L Montage- Und Betriebsvorschrift

Lüftungsgeräte für deckeninstallation mit kreuzgegenstrom-wärmetauscher
Vorschau anzeigen Andere Handbücher für AIR1 XC 500 L:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'ENTRETIEN
Lüftungsgeräte für Deckeninstallation
Ventilation units for ceiling installation
Appareils de ventilation pour l'installation au plafond
AIR1 XC 500-3200
mit Kreuzgegenstrom-Wärmetauscher
with cross-counterflow heat exchanger
avec échangeur de chaleur à contre-courant transversal
DE
EN
FR
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helios AIR1 XC 500 L

Inhaltszusammenfassung für Helios AIR1 XC 500 L

  • Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’ENTRETIEN Lüftungsgeräte für Deckeninstallation Ventilation units for ceiling installation Appareils de ventilation pour l‘installation au plafond AIR1 XC 500-3200 mit Kreuzgegenstrom-Wärmetauscher with cross-counterflow heat exchanger avec échangeur de chaleur à contre-courant transversal...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC DEUTSCH INHALTSVERZEICHNIS KAPITEL 1 ALLGEMEINE HINWEISE ����������������������������������������������������������������������������������������������������������� SEITE 3 Wichtige Informationen ........................Seite 3 Warn- und Sicherheitshinweise ...................... Seite 3 Garantieansprüche – Haftungsausschluss ..................Seite 3 Vorschriften – Richtlinien ......................... Seite 3 Einsatzbereich – Bestimmungsgemäße Verwendung ..............Seite 3 KAPITEL 2 INSTALLATION UND INBETRIEBNAHME ����������������������������������������������������������������������������������...
  • Seite 3 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC KAPITEL 3 TECHNISCHE DATEN ������������������������������������������������������������������������������������������������������������������ SEITE 31 Leistungsdaten und Technische Daten..................... Seite 31 Geräteübersicht ..........................Seite 32 Abmessungen ..........................Seite 33 Leistungskennlinien ......................... Seite 35 KAPITEL 4 FUNKTIONEN UND EINSTELLUNGEN ��������������������������������������������������������������������������������������� SEITE 35 Betriebsmodi ........................... Seite 35 4.1.1 Manueller Betrieb ........................

  • Seite 4: Kapitel 1 Allgemeine Hinweise

    Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt die Gewährleistung. Gleiches gilt für Haftungs- ansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.

  • Seite 5: Kapitel 2 Installation Und Inbetriebnahme

    – Die Installation und Wartung des Geräts darf nur von qualifiziertem Fachpersonal durchgeführt werden. WARNUNG – Geeignete Schutzausrüstung ist zu tragen. nmlr 2�1�1 Sendungsannahme Die Lieferung enthält eine der folgenden Gerätetypen: AIR1 XC 500 L Best.-Nr. 04330 AIR1 XC 2200 L Best.-Nr. 04333 AIR1 XC 700 L Best.-Nr. 04331 AIR1 XC 3200 L Best.-Nr.

  • Seite 6: Einlagerung

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�1�2 Einlagerung Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu treffen: Schutz durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeit- sindikatoren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen Temperaturschwan- kungen sein (Umgebungstemperaturbegrenzung: min.

  • Seite 7: Feuerstätten

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Der Transport des Geräts ist mittels eines Gabelstaplers, Hubwagens oder Krans möglich. – Das Gerät an den Ecken der Verpackung aus der befestigten Halterung anheben. – Eine symmetrische Lastenverteilung muss vor dem Anheben des Gerätes gegeben sein. –...

  • Seite 8: Einbauort

    A: Mindestabstand zum Öffnen der Serviceklappe B: Breite des Geräts inkl. Klemmenkasten C: Mindestabstand für die Wartung des Klemmenkastens D: Höhe des Geräts Abb� 5 Gerätetype Maße (mm) AIR1 XC 500 L 1050 AIR1 XC 700 L 1225 1475 AIR1 XC 1000 L 1525...

  • Seite 9: Kondensatablauf

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Lebensgefahr durch Herunterfallen des Kompaktlüftungsgeräts! GEFAHR Vor der Montage des Kompaktlüftungsgeräts muss sichergestellt sein, dass die Decken bzw. die verwendeten Befestigungskomponenten das hohe Gewicht sowie die Vibration des Kompaktlüftungsgeräts aushalten. Nicht geeignetes Befestigungsmaterial hat zur Folge, dass das Gerät unkontrolliert von der Decke abstürzt. Durch das hohe Gewicht besteht Lebensgefahr! Zudem kann dies zu hohem Sachschaden führen! Je nach Befestigung, muss eine weitere Absicherung erfolgen, um das Kompaktlüftungsgerät gegen unkontrollier- tes Abstürzen zu sichern!

  • Seite 10: Flanschanschluss / Anschlussstutzen

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�2�3 Flanschanschluss / Anschlussstutzen Die Abmaße für den Flanschanschluss der Geräte sind Abb. 12 sowie der folgenden Tabelle zu entnehmen. Bei der Flanschverbindung für das Gerät AIR1 XC 3200 muss eine Befestigungsklammer verwendet werden (Befesti- HINWEIS gungsklammer im Lieferumfang enthalten.

  • Seite 11: Anschluss An Das Stromnetz

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�3�1 Anschluss an das Stromnetz 1. Abdeckung des Klemmenkastens öffnen. 2. Leitungsquerschnitt, der für den Stromanschluss verwendet wird, überprüfen. 3. Markierte Kabelverschraubung lösen und Leitung durchführen (s. Abb. 13). Abb� 13 4. Kabel mit den markierten Anschlusspunkten verbinden (s. Anschlussplan). Abb� 14 2�3�2 Anschluss Bedienelement Lebensgefahr durch elektrischen Stromschlag!

  • Seite 12: Modbus/Bacnet

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 4. Das andere Ende des HMI-Kabels am Display anschließen (s. Anschlussplan). Abb� 17 AIR1 BE-ECO AIR1 BE-TOUCH AIR1 BE-ECO 2�3�3 Modbus/Bacnet AIR1 XC Geräte haben einen rs485-Anschluss und Ethernet-Anschluss. Der rs485-Anschluss wird für die interne Kom- munikation der Drucksensoren verwendet.

  • Seite 13: Anschlusspläne Air1 Xc

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�3�5 Anschlusspläne AIR1 XC AIR1 XC 500 Haupt-Anschlussplan SS-1312...
  • Seite 14 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC 700 Haupt-Anschlussplan SS-1313...
  • Seite 15 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC 1000 Haupt-Anschlussplan SS-1526...
  • Seite 16 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC 1400 Haupt-Anschlussplan SS-1314...
  • Seite 17 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC 2200 Haupt-Anschlussplan SS-1315...
  • Seite 18 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC 3200 Haupt-Anschlussplan SS-1316...
  • Seite 19 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC Anschlussplan für Jalousieverschlussklap- pen & Signalkonverter SS-1352...
  • Seite 20 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC AIR1 XC Anschlussplan für DX-Kühlregister SS-1353...

  • Seite 21: Inbetriebnahme-Assistent (Wizard)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�4 Inbetriebnahme-Assistent (Wizard) Die wichtigsten Lüftungsgeräteeinstellungen können mit Hilfe des Inbetriebnahme-Assistenten (Wizard) vorgenommen werden (ausgenommen Einregulierung, Notfallbetrieb, Zeit/Datum, Schaltuhr). Das Bedienelement öffnet während der Erstinbetriebnahme automatisch den Inbetriebnahme-Assistenten und startet mit der Sprachauswahl. Inbetriebnahme Assistent Falls die Einstellungen später geändert werden sollen (ausgenommen Sprachauswahl, Schaltuhr, Temperatur und Lüf- tungs-Sollwerte), muss der Inbetriebnahme-Assistent (Wizard) erneut aufgerufen werden.

  • Seite 22: Aufrufen Des Inbetriebnahme-Assistenten (Wizard)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�4�2 Aufrufen des Inbetriebnahme-Assistenten (Wizard) Schritt 1: Als Administrator einloggen (Zugriffsrechte) Ventilatorregelung ↑ Schaltuhr → Zugriffsrechte ↓ → Einloggen Ausloggen Codeänderung Einloggen Code eingeben 1111 Ggw Bedienebene: Keine Schritt 2: Assistenten (Wizard) aktivieren Taste drücken, um zum Hauptmenü zurückzugelangen. Die Taste drücken, um zum Menü...

  • Seite 23: Geräteauswahl

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�4�4 Geräteauswahl Auswahl der zutreffenden Lüftungsgeräte in 3 Gruppen: → • Deckengerät mit Kreuzgegenstrom-Wärmetauscher (X-WT) AIR1 XC-Serie → • Standgerät mit Kreuzgegenstrom-Wärmetauscher (X-WT) AIR1 XH-Serie → • Standgerät mit Rotationswärmetauscher (Rot-WT) AIR1 RH-Serie Es kann nur ein Lüftungsgerät ausgewählt werden. Das Wort “Kein” erscheint automatisch in den anderen beiden Fenster.

  • Seite 24: Raumtemperatur

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Der Sollwert der Zulufttemperatur wird außentemperaturabhängig mittels einer Regelungskurve mit 8 Punkten kom- pensiert. Beispiel: Außenlufttemperatur [°C] Zulufttemperatur [°C] ↑ Temperatur-Regel-Modus Außenl abh Zuluft-R ↓ Außenl abh Soll-Wer ↑ -20.0 °C = 25.0 °C -15.0 °C = 24.0 °C ↓...
  • Seite 25 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Der Sollwert wird im Menü „Temperatur“ angezeigt (als Benutzer oder Administrator einloggen): Temperatur-Regel-Modus ↑ Abluft-Temp Kask-R ↓ Abluft-Temperatur ↑ Soll: XX.X °C ↓ e� Außentemperaturabhängiges Umschalten zwischen Raum- und Zuluftregelung Nur mit dem als Zubehör erhältlichen Feuchte-Temperatur-Fühler AIR1/KWL-FTF 0-10V möglich. HINWEIS Den Analogausgang A2 (Temperatursignal) des AIR1/KWL-FTF 0-10V an den Analogeingang AI2 des Lüftungsgeräts anschließen (s.
  • Seite 26 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Den Analogausgang A2 (Temperatursignal) des AIR1/KWL-FTF 0-10V an den Analogeingang AI2 des Lüftungsgeräts anschließen (s. Anschlussplan). Die Raumtemperatur kann angepasst werden, wenn die Außentemperatur steigt. Zum Beispiel kann bei höheren Außentemperaturen eine etwas höhere Raumtemperatur akzeptabel sein, bzw. bei kühler Witterung eine etwas niedri- gere Raumtemperatur.

  • Seite 27: Lüftungsmodus

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC ↑ Außenl abh Soll-Wer 10.0 °C = 18.0 °C ↓ 15.0 °C = 18.0 °C 2�4�7 Lüftungsmodus Der Lüftungsmodus wird während der Inbetriebnahme festgelegt. Diese Einstellung kann später nur im Inbetriebnah- me-Assistenten (Bedienebene Administrator) verändert werden. Die folgenden Lüftungsmodi sind vorhanden: •...

  • Seite 28: Elektrische Vorheizung

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC c� Konstanter Druck Nur mit dem als Zubehör erhältlichen Drucksensor AIR1-CAP möglich. Die Installation ist im Zuluft- oder im Abluftkanal HINWEIS möglich. Eine Lüftungsstufe ist möglich: • Normal Wird im späteren Betrieb die Lüftungsstufe minimal oder intensiv gewählt, läuft das Lüftungsgerät jeweils mit den Ein- stellungen für die Lüftungsstufe normal.
  • Seite 29 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2�4�11 Nachheizungstyp Auswahl der verfügbaren Nachheizungstypen. Folgende Auswahlmöglichkeiten stehen zur Verfügung: • Keine • Wasser (Warmwasser-Heizregister) • Elektrisch (elektrisches Heizregister) Taste drücken, um in das Menü „Nachheizungstyp“ zu gelangen. Die Taste drücken, um den Nachheizungs- typ auszuwählen.

  • Seite 30: Sensor-Type

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Diese Funktion wird verwendet, um die Heizungsfunktion nach der Nachtkühlung für die eingestellte Zeit zu blockieren. Die Einstellung erfolgt nach Drücken der Taste mit den Tasten. Bestätigung mit ↑ Außenluft-Sensor positioniert im Ansaugkanal ↓ Standardmäßig werden alle Geräte mit einem Außenluftfühler geliefert.
  • Seite 31 Funktion deaktiviert. Der Brandmodus wird durch die Schließung des Schaltkontaktes DI2 aktiviert. Auswahl Normal offen Normal geschlossen 2�6 Einregulierung Die Einregulierung wird nach Abschluss des Inbetriebnahme Assistenten im Hauptmenü durchgeführt. Sie erfolgt über das Untermenü „Ventilatorregelung“. Helios Ventilatoren 2019-XX-XX 09:30 System: Abgeschaltet SW: 19.5 Ist: 0.0 °C Betriebsmodus Temperatur Ventilatorregelung Schaltuhr Je nach gewählter Betriebsart („Konstanter Volumenstrom“, „Konstanter Druck“, „Konstante Drehzahl“) sind folgende...

  • Seite 32: Kapitel 3 Technische Daten

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC c� Konstant Drehzahl (Frequenzregelung) • Hand ZV (Soll Drehzahl Zuluftventilator) • Intensiv xxx [%] • Normal xxx [%] • Minimal xxx [%] • Hand AV (Soll Drehzahl Abluftventilator) • Intensiv xxx [%] • Normal xxx [%] •...
  • Seite 33 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3�2 Geräteübersicht Schnittdarstellung des Deckengeräts inkl. interner Zubehörteile: Abb� 18 AIR1-XC L Zuluftventilator Gehäuse Abluftventilator Filterabdeckung Außenluftfilter (ePM1 55 %) Hauptschalter Abluftfilter (ePM10 50 %) Klemmkasten Elektrische Vorheizung Anschluss Warmwasser-Nachheizung Kreuzgegenstrom-Wärmetauscher Kondensatwanne Bypass (nicht sichtbar) Kondensatablauf Elektrische Nachheizung (optional) Kondensatpumpe (optional)

  • Seite 34: Abmessungen

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3�3 Abmessungen Abb� 19 Bottom view Ansicht von unten Vue de dessous ø17,5 ODA - Outdoor Air / Außenluft / Air extérieur EHA - Exhaust Air / Fortluft /Air rejeté ETA - Extract Air / Abluft / Air repris SUP - Supply Air / Zuluft / Air soufflé...
  • Seite 35 SUP - Supply Air / Zuluft / Air soufflé Top view Ansicht von oben Vue de dessus Maße (mm) Gerätetype Abmessungen (mm) R1 XC 500 1540 1578 1050 AIR1 XC 500 L 1540 1578 R1 XC 700 1590 1095 1628 1024 1225 AIR1 XC 700 L 1590...

  • Seite 36: Leistungskennlinien

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3�4 Leistungskennlinien 1200 XC 500 XC 700 1000 XC 1000 XC 1400 XC 2200 XC 3200 1000 2000 3000 4000 Volumenstrom [m KAPITEL 4 4�1 Betriebsmodi FUNKTIONEN UND Die folgenden Betriebsmodi stehen zur Verfügung: EINSTELLUNGEN •...
  • Seite 37 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Bedienelement AIR1-BE Touch: Das Lüftungsgerät kehrt zum Schaltuhr-Modus zurück, nachdem die einstellbare HINWEIS Zeit „zurück auf Schaltuhr“ abgelaufen ist. Das gleiche gilt für die manuelle Wahl „Aus“. Soll ein dauerhafter manueller Betrieb eingestellt werden, muss die einstellbare Zeit „zurück auf Schaltuhr“ auf Null eingestellt werden.

  • Seite 38: Sensorgeführter Betrieb (Vod - Ventilation On Demand)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC die Fühlerobergrenze (intensive Lüftung), geht das Gerät in den Umluftregelung-Modus über. • Erreicht ein angeschlossener Fühler die Fühlerobergrenze, stoppt der Umluftregelung-Modus und das Gerät läuft im sensorgeführten Betrieb (VOD). • Erreicht das Fühlersignal die Fühleruntergrenze, schaltet das Lüftungsgerät in den Umluftregelung-Modus zurück. •...

  • Seite 39: Umluft

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 4�1�4 Umluft Im Umluft-Modus wird die gesamte Abluft an die Zuluft zurückgeführt. Während des Umluft-Modus ist ein separater Temperatur-Sollwert und Ventilator-Offset vorhanden. Für die Verwendung des Umluft-Modus, muss dieser erst im Inbetriebnahme-Assistenten aktiviert worden sein. Einstellungen für den Umluft-Modus: •...

  • Seite 40: Konfiguration

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Fall 2 – Wenn, Zuluft-Temperatur < Außenluft-Temperatur und Abluft-Temperatur > Außenluft-Temperatur, dann ist die Bypassklappe geschlossen. 2. Wenn das Gerät einen Kühlbedarf hat: Fall 3 – Wenn, Zuluft-Temperatur > Außenluft-Temperatur und Abluft-Temperatur > Außenluft-Temperatur, dann ist die Bypassklappe geöffnet.
  • Seite 41 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Lüftungsgeräte sind mit einem mehrstufigen Wärmetauscher-Frostschutz ausgestattet: 1� Stufe Aktivierung und Regelung der Vorheizung sobald die Außenlufttemperatur niedriger ist als -4 °C und die Fortlufttempe- ratur niedriger als 0 °C . Die Vorheizung ist weiterhin aktiv in Betrieb bis eine Fortlufttemperatur von +4 °C erreicht wird. Wenn die Vorheizung für mehr als 3 Minuten bei einer Leistung von 100 % läuft, wird die zweite Stufe des Frostschutzes aktiviert.
  • Seite 42 Tastendruck, stellen sich alle Benutzerebenen automatisch auf „Keine Rechte” zurück. Alle Passwörter können im Menü „Zugriffsrechte“ unter „Code ändern“ geändert werden. Wurde das Administrator-Passwort geändert und dann vergessen, kann ein temporäres Master-Passwort von Helios angefordert werden (Helios Kundendienst).

  • Seite 43: Hauptmenü

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Hauptmenü Helios Ventilatoren AIR1 XC 700 Programm RLT EXOreal C Version Choose Language 2018-07-31 09:30 Cross Counter Flow U Version: 3.7-0-20 3.5-1-00 Sprachauswahl 4�5 Menü-Übersicht AIR1-BE ECO System: Abgeschaltet 2018-07-31 SVN Build German SW: 19.5 Ist: 0.0°C...

  • Seite 44: Die Untermenüs Vom Hauptmenü (Teil 2 Von 2)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Untermenüs vom Hauptmenü (Teil 2 von 2) 7. Eingänge / Ausgänge 9. Einstellungen AI1: 0.0 Inaktiv Temp.regelung Zuluftregelung AI Erweit 3 AI2: 45.5 Feuchte Volumenstromregl P-Band: 33.0 °C AI Erweit 4 AI3: 0.0 Inaktiv Alarmeinstellungen I-Zeit: 100.0 s AI4: 0.0 Inaktiv...

  • Seite 45: Die Untermenüs Von Konfiguration (Teil 1 Von 4)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Untermenüs von Konfiguration (Teil 1 von 4) System Kommunikation Umluftregelung Choose Language Erweiterungseinh 1 Temp.regl bei Konstanter oder Kommunikationsport1 Sprachauswahl Keine Umluft Offset-Sollwert Erw und FU/Druck Erweiterungseinh 2 erlauben: bei Umluft German Keine Heizen &...

  • Seite 46: Die Untermenüs Von Konfiguration (Teil 2 Von 4)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Untermenüs von Konfiguration (Teil 2 von 4) Eingänge / Ausgänge Sensoreinstell AI1: Zuluftdruck bei AI1... AI Erweit 3 Sign: Inaktiv 0.0V: 0.0 AI Erweit 4 Rohwert: NaN 10.0V: 500.0 Pa Fühlerkorr: 0.0 Filterfaktor: 0.2 Pressure A Erweit 3 Abluftdruck bei UI Erweit 3...

  • Seite 47: Die Untermenüs Von Konfiguration (Teil 3 Von 4)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Untermenüs von Konfiguration (Teil 3 von 4) ü Pumpensteuerung Funktion BSK: Freie Nachtkühl P1-Erhitzer Pumpenstopp: Ja Inaktiv Aktiv: Ja P1-WRG Ausschaltverz: 5 Min Betrieb bei Alarm Außentemp aktiv P1-Kühler Außent Stop: 10°C Gestoppt 22 °C Differenz: 1.0 Ventilatorstufe bei...

  • Seite 48: Die Untermenüs Von Konfiguration (Teil 4 Von 4)

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Untermenüs von Konfiguration (Teil 4 von 4) Stufenregler fi Stufenregl Erhitz Stufenregl Erhitz Start Stufe 1: 10 % Alarm Nr(1-125): 1 Fehler Zuluftventila Verzögerung Stufenregl Kühler Sequentiell Stopp Stufe 1: 5 % Fehler Zuluftventila Priorität: B-Alarm Zuluftventilator Start Stufe 2: 45 %...

  • Seite 49: Kapitel 5 Service Und Wartung

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC KAPITEL 5 5�1 Service und Wartung SERVICE UND Der Filterwechsel erfolgt in der Regel durch den Anwender. Zusätzliche Reinigungs- und Wartungsarbeiten dürfen nur WARTUNG von einer Elektrofachkraft durchgeführt werden. Lebensgefahr durch elektrischer Stromschlag! GEFAHR Vor allen Wartungs- und Installationsarbeiten sowie vor Öffnen des Klemmenkastens ist das Gerät allpolig vom Netz zu trennen! Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen�...

  • Seite 50: Service Und Wartung Des Kreuzgegenstrom-Wärmetauschers

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 5�3 Service und Wartung des Kreuzgegenstrom-Wärmetauschers Lebensgefahr! GEFAHR Vor allen Wartungs- und Installationsarbeiten sowie vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz zu trennen! Gefährdung durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen� Verletzungsgefahr durch herabfallende bzw�...

  • Seite 51: Reinigung

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3. Serviceklappe entfernen. Hierzu die Serviceklappe in Richtung Klemmenkasten schieben, s. Abb. 24. Abb� 24 4. Alle Schrauben der Blechabdeckung des Wärmetauschers lösen, s. Abb. 25 Abb� 25 5. Den Sterngriff des Wärmetauschers vom Befestigungsblech lösen, s. Abb. 26. Wärmetauscher mit der Hand abstützen.
  • Seite 52 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Die Filter alle drei Monate auf Verschmutzung, Beschädigung und Gerüche prüfen. Sind die Filter feucht oder mit Schimmel besetzt, müssen diese sofort ausgetauscht werden. Die Revisionsöffnungen des Geräts ermöglichen einen einfachen Wechsel der Außen- und Abluftfilter. Die Filter können seitlich am Gerät oder an den Serviceklappen unter dem Gerät getauscht werden.
  • Seite 53 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3. Filter vorsichtig entnehmen, s. Abb. 31. Abb� 31 Die Luftrichtung der Filter ist zu beachten! HINWEIS – Filterwechsel von der Seite des Geräts 1. Schrauben der Filterabdeckung lösen, s. Abb. 32. 2. Serviceklappe komplett abnehmen, s. Abb. 33. 3.
  • Seite 54 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Der Ventilator muss alle 6 Monate auf Schmutz, Schäden und Korrosion überprüft werden: – Regelmäßige Inspektion, ggf. mit periodischer Reinigung ist erforderlich, um Unwucht durch Verschmutzung zu ver- meiden. – Das Ventilatorgehäuse reinigen. – Vibrations- und schwingungsfreier Betrieb sind zu gewährleisten. –...
  • Seite 55 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 4. Lüfter-Sterndrehgriff entfernen, s. Abb. 39. Abb� 39 5. Lüfter langsam und vorsichtig ausbauen, s. Abb. 40. Abb� 40 6. Beim Einbau des Lüfters auf elektrische Anschlüsse achten! 5�6 Service und Wartung der elektrischen Vorheizung Lebensgefahr durch elektrischen Stromschlag! GEFAHR Vor allen Wartungs- und Reinigungsarbeiten das Gerät allpolig vom Stromnetz trennen.
  • Seite 56 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2. Elektrische Anschlüsse an der elektrischen Vorheizung trennen, s. Abb. 42. Abb� 42 3. Sterngriff der elektrischen Vorheizung entfernen. Elektrische Vorheizung mit der Hand abstützen und Sterngriff abnehmen, s. Abb. 43. Abb� 43...
  • Seite 57 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 4. Elektrische Vorheizung vorsichtig ausbauen, s. Abb. 44. Abb� 44 5. Beim Einbau der elektrischen Vorheizung auf elektrische Anschlüsse achten! 5�7 Reset-Funktion der elektrischen Vorheizung Lebensgefahr durch elektrischen Stromschlag! GEFAHR Vor allen Wartungs- und Reinigungsarbeiten das Gerät allpolig vom Stromnetz trennen. Verletzungsgefahr durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen�...
  • Seite 58 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 2. Reset-Taste drücken um die elektrische Vorheizung zurückzusetzen, s. Abb. 46. Abb� 46 Manueller Reset: Die manuelle Resettemperatur beträgt 90 °C. Ist eine Temperatur von 90 °C erreicht, wird der Sicherheitstemperaturbegrenzer ausgelöst und die Vorheizung wird von der Netzstromversorgung getrennt. Falls der manuelle Reset ausgelöst wird, besteht höchstwahrscheinlich ein Problem mit der Heizung.
  • Seite 59 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC 3. Serviceklappe durch Schieben in Richtung des Schaltkastens entfernen, s. Abb. 49. Abb� 49 4. Kondensatwanne mit einem Tuch reinigen, s. Abb. 50. Abb� 50 5�9 Reinigung der Gehäuse Lebensgefahr durch elektrischen Stromschlag! GEFAHR Vor allen Wartungs- und Reinigungsarbeiten das Gerät allpolig vom Stromnetz trennen. Verletzungsgefahr durch elektrischen Schlag, bewegliche Teile (Gebläse) und heiße Oberflächen�...

  • Seite 60: Priorität Stopp

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC d� Funktionen Wärmerückgewinnung • Aus = Der Reglerausgang wird abgeschaltet. • Auto = Die Wärmerückgewinnung wird automatisch geregelt, wie im normalen Betrieb des Lüftungsgeräts. • Handbetrieb = Der Reglerausgang für die Wärmerückgewinnung kann manuell zur Prüfung zwischen 0 bis 100 % eingestellt werden.

  • Seite 61: Filterwechsel

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Alarm Priorität Stopp Alarmbeschreibung und -behandlung Fehler Abluftventilator • Prüfen ob der Volumenstrom der Betriebsstufe Minimal nicht zu niedrig eingestellt wurde • Anschlüsse der Druckschläuche überprüfen (auch inner- halb des Drucksensors) • Ist der Kanal vor/nach dem Gerät frei? •...

  • Seite 62: Alarme Frequenzumrichter

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Alarm Priorität Stopp Alarmbeschreibung und -behandlung DX Abtauvorgang aktiv • Alarm ended automatisch sobald die Ausseneinheit deren Abtauvorgang beendet hat Alarme Handbetrieb Ausgang Handbetrieb Nein • Einstellungen im Konfigurationsmenü prüfen Handbetrieb Zuluftregelung Nein • Steuerung über Betriebsmodus manuell Handbetrieb Zuluftventilator Nein •...

  • Seite 63: Kommunikationsfehler Erweiterungseinheiten

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC Alarm Priorität Stopp Alarmbeschreibung und -behandlung Warnung Frequenzumrichter AV Nein • Ursache abhängig vom Motorentyp. Service kontaktieren Kommunikationsfehler Erweiterungseinheiten Komm. Fehler Erweiterungsein- Nein • Keine Kommunikation zur Steuerungseinheit E15 des heit 1 DX-Kühlers Komm. Fehler Erweiterungsein- •...

  • Seite 64: Konformitätserklärung

    Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC KAPITEL 6 KONFORMITÄTS- ERKLÄRUNG...
  • Seite 65 Montage- und Betriebsvorschrift Kompaktlüftungsgeräte AIR1 XC...
  • Seite 66 Installation and Operating Instructions Compact Ventilation Units AIR1 XC ENGLISH TABLE OF CONTENTS CHAPTER 1 GENERAL INFORMATION ���������������������������������������������������������������������������������� PAGE 3 Important information ......................Page 3 Warning and safety instructions ....................Page 3 Warranty claims – Exclusion of liability ..................Page 3 Regulations - Guidelines ......................
  • Seite 67 Installation and Operating Instructions Compact Ventilation Units AIR1 XC CHAPTER 3 TECHNICAL DATA ��������������������������������������������������������������������������������������������� PAGE 31 Performance data and technical data ..................Page 31 Unit overview: ........................Page 32 Dimensions ........................... Page 33 Performance curves....................... Page 35 CHAPTER 4 FUNCTIONS AND SETTINGS ��������������������������������������������������������������������������� PAGE 35 Operating modes ........................

  • Seite 68: General Information

    If the product is installed correctly and used according to its intended purpose. conforms to all applicable provisions and CE guidelines at its date of manufacture. The Helios AIR1 XC ventilation units are compliant with the applicable ErP Directive 2018 (Ecodesign Directive).

  • Seite 69: Installation And Commissioning

    WARNING – Suitable protective equipment must be worn. nmlr 2�1�1 Receipt The delivery contains one of the following unit types: AIR1 XC 500 L Ref. no. 04330 AIR1 XC 2200 L Ref. no. 04333 AIR1 XC 700 L Ref. no. 04331 AIR1 XC 3200 L Ref.
  • Seite 70 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�1�2 Storage When storing for a prolonged time, the following steps are to be taken to avoid damaging influences: Protection by dry, airtight and dust-proof packaging (plastic bag with desiccant and humidity indicators). The storage place must be waterproof, vibration-free and free of temperature variations (ambient temperature limit: min.

  • Seite 71: Important Information

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC The unit can be transported using a forklift, pallet truck or crane. – Lift the unit from the attached brackets at the corners of the packaging. – Ensure a symmetrical load distribution before lifting the unit. –...

  • Seite 72: Dimensions (Mm)

    B: Width of unit incl. terminal box C: Minimum distance for servicing the terminal box D: Height of unit Fig� 5 Unit type Dimensions (mm) AIR1 XC 500 L 1050 AIR1 XC 700 L 1225 AIR1 XC 1000 L 1475 1525...

  • Seite 73: Condensation Outlet

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC Danger to life due to the compact ventilation unit falling down! DANGER Before installing the unit, it must be ensured that the ceiling and/or the mounting components used can withstand the heavy weight and vibration of the compact ventilation unit. Unsuitable mounting material can lead to the unit falling uncontrollably from the ceiling.

  • Seite 74: Flange Connection / Adapters

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�2�3 Flange connection / adapters The dimensions for the unit flange connections can be found in Fig. 8 and the following table. With regard to the flange connection for unit AIR1 XC 3200, a mounting bracket must be used (mounting bracket inclu- NOTE ded in scope of delivery.

  • Seite 75: Power Supply Connection

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�3�1 Power supply connection 1. Open the terminal box cover. 2. Check the thickness of the cable to be used for power connection. 3. Loosen the marked grommet and insert the cables (see Fig. 13). Fig� 13 4.

  • Seite 76: Connection Of Optional Air Quality Sensors

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 4. Connect the other end of the HMI cable to the display (see wiring diagram). Fig� 17 AIR1 BE-ECO AIR1 BE-TOUCH 2�3�3 Modbus/Bacnet AIR1 XC units have a rs485 connection and Ethernet connection. The rs485 connection is used for the internal com- munication of the pressure sensors.

  • Seite 77: Wiring Diagrams Air1 Xc

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�3�5 Wiring diagrams AIR1 XC AIR1 XC 500 Main wiring diagram SS-1312...
  • Seite 78 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC 700 Main wiring diagram SS-1313...
  • Seite 79 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC 1000 Main wiring diagram SS-1526...
  • Seite 80 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC 1400 Main wiring diagram SS-1314...
  • Seite 81 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC 2200 Main wiring diagram SS-1315...
  • Seite 82 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC 3200 Main wiring diagram SS-1316...
  • Seite 83 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC Wiring diagram for volume control dampers & signal converter SS-1352...
  • Seite 84 Installation and Operating Instructions Compact Ventilation Units AIR1 XC AIR1 XC Wiring diagram for DX cooling coil SS-1353...

  • Seite 85: Commissioning Assistant (Wizard)

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�4 Commissioning assistant (wizard) The most important ventilation unit settings can be adjusted using the commissioning assistant (wizard) (except for adjustment, emergency operation, time/date, timer). The controller will automatically open the commissioning assistant during the initial commissioning and starts with the language selection.
  • Seite 86 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�4�2 Calling up the commissioning assistant (wizard) Step 1: Log in as Administrator (Access rights) Fan control ↑ Timer → Access rights ↓ → Log on Log off Change password Log on Enter password 1111 Actual level: None Step 2: Activate assistant (wizard)
  • Seite 87 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�4�4 Unit selection Selection of the applicable ventilation units in 3 groups: → • Ceiling unit with cross counter-flow heat exchanger (X-WT) AIR1 XC series → • Standing unit with cross counter-flow heat exchanger (X-WT) AIR1 XH series →...
  • Seite 88 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The supply air temperature setpoint is compensated for depending on the outdoor temperature using a control curve with 8 points. Example: Outdoor temp� [°C] Supply air temp� [°C] Temp. control mode ↑...
  • Seite 89 Installation and Operating Instructions Compact Ventilation Units AIR1 XC d� Cascade Extract Air Temperature Control The cascade control of the extract air and supply air temperature is used to maintain a constant, adjustable room tem- perature. The extract air temperature controller output signal influences the supply air temperature controller setpoint. The setpoint is displayed in the “temperature”...
  • Seite 90 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Connect the analogue output A2 (temp. signal) of the AIR1/KWL-FTF 0-10V to the analogue input AI2 of the ventilation unit (see wiring diagram). The room temperature can be adapted when the outside temperature rises. For example, a slightly higher room tem- perature may be acceptable at higher outside temperatures, or a slightly lower room temperature in cooler weather conditions.

  • Seite 91: Ventilation Mode

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC Outdoor comp setp ↑ 10.0 °C = 18.0 °C 15.0 °C = 18.0 °C ↓ 2�4�7 Ventilation mode The ventilation mode is set during commissioning. This setting can be modified later using the commissioning assistant (operating level Administrator) only.

  • Seite 92: Electrical Pre-Heating

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC c� Constant pressure Only possible with pressure sensor AIR1-CAP accessory. Installation in the supply air or extract air duct is possible. NOTE One ventilation stage is possible: • Normal If the ventilation stage minimal or intensive is subsequently selected, the ventilation unit will run with the settings for the ventilation stage normal.

  • Seite 93: Auxiliary Heater Type

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2�4�11 Auxiliary heater type Selection of available auxiliary heater types. The following selection options are available: • None • Water (warm water heater register) • Electric (electrical heater register) Press the button to enter the “Auxiliary heater type”...
  • Seite 94 Installation and Operating Instructions Compact Ventilation Units AIR1 XC This function is used to block the heating function after free cooling for a set time. The setting is carried out by pressing button with the buttons. Confirm by pressing ↑ Outside air sensor placed in intake duct ↓...
  • Seite 95 Normally closed 2�6 Adjustment The adjustment is carried out in the main menu after completing the commissioning assistant. It is carried out under the submenu “Fan control”. Helios Ventilatoren 2019-XX-XX 09:30 System: Deactivated Target: 19.5 Actual: 0.0 °C Operating mode...

  • Seite 96: Technical Data

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC c. Constant speed (frequency regulation) • Manual SAF (target speed supply air fan) • Intensive xxx [%] • Normal xxx [%] • Minimal xxx [%] • Manual EAF (target speed extract air fan) •...
  • Seite 97 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3�2 Unit overview: Sectional view of the ceiling unit incl. internal accessories: Fig� 18 AIR1-XC L Supply air fan Housing Extract air fan Filter service cover Outside air filter (ePM1 55 %) Main switch Extract air filter (ePM10 50 %) Terminal box...
  • Seite 98 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3�3 Dimensions Fig� 19 Bottom view Ansicht von unten Vue de dessous ø17,5 ODA - Outdoor Air / Außenluft / Air extérieur EHA - Exhaust Air / Fortluft /Air rejeté ETA - Extract Air / Abluft / Air repris SUP - Supply Air / Zuluft / Air soufflé...

  • Seite 99: Dimensions (Mm)

    Unit types 330 AIR1 XC 500 1540 1578 1050 Dimensions (mm) 331 AIR1 XC 700 1590 1095 1628 1024 1225 AIR1 XC 500 L 1540 1578 332 AIR1 XC 1400 1715 1395 1295 1753 1118 1525 AIR1 XC 700 L 1590...

  • Seite 100: Functions And Settings

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3�4 Performance curves 1200 XC 500 XC 700 1000 XC 1000 XC 1400 XC 2200 XC 3200 1000 2000 3000 4000 Volume flow [m CHAPTER 4 4�1 Operating modes FUNCTIONS AND The following operating modes are available: SETTINGS •...
  • Seite 101 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Controller AIR1-BE Touch: The ventilation switches back to timer mode after the set “Back to timer” time has expired. NOTE The same applies for the manual selection of “Off”. If continuous manual operation is set, muss the adjustable “Back to timer” time must be set to zero. 4�1�2 Timer In order to activate the “Timer”...
  • Seite 102 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Special features in case of simultaneous programming of recirculation timer and VOD timer: • If the VOD timer and recirculation timer are active at the same time and no air quality sensors reach the sensor limits (intensive ventilation), the unit will switch to recirculation mode.

  • Seite 103: Night Cooling (Bypass)

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC 4�1�4 Recirculation All extract air is returned to the supply air in recirculation mode. A separate temperature setpoint and fan offset are available in recirculation mode. The commissioning assistant must first be activated in order to use the ventilation mode. Settings for the ventilation mode: •...

  • Seite 104: Configuration

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC then the bypass shutter is opened. Case 2 – If the supply air temperature < intake air temperature and the extract air temperature > intake air temperature, then the bypass shutter is closed. 2.
  • Seite 105 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The ventilation units are equipped with multi-stage heat exchanger frost protection: Stage 1 Activation and control of pre-heater as soon as the outside air temperature is lower than -4 °C and the exhaust air tem- perature is lower than 0 °C.
  • Seite 106 All passwords can be modified in the “Access rights” menu under “Change password”. If the Administrator password was modified and then forgotten, a temporary master password can be requested from Helios (Helios customer services). The following menus can only be read at the following user levels: •...
  • Seite 107 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Main menu Helios Ventilatoren AIR1 XC 700 Programm RLT EXOreal C Version Choose Language 4�5 Menu overview Controller AIR1-BE ECO 2018-07-31 09:30 Cross Counter Flow U Version: 3.7-0-20 3.5-1-00 German System: shut off...
  • Seite 108 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The submenus of the main menu (Part 2 of 2) 7. Inputs / Outputs 9. Settings AI1: 0.0 Inactive Control temp Supply air control AI exp3 AI2: 45.5 Humidity Control flow P-band: 33.0 °C AI exp4 AI3: 0.0 Inactive...
  • Seite 109 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The submenus of configuration (Part 1 of 4) System Communication Recirculation Expansion unit1 Enable temp Constant or Choose Language function port1 English None control when setpoint offset Exp and freq/press Expansion unit2 recirculation when recirculation: None...

  • Seite 110: Sensor Settings

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC The submenus of configuration (Part 2 of 4) Inputs / Outputs Sensor settings AI1: SAF pressure at AI1... AI exp3 Sign: Not used 0.0V: 0.0 AI exp4 Raw value: NaN 10.0V: 500.0 Pa Comepnsation: 0.0 Filter factor: 0.2 Pressure A exp3...
  • Seite 111 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The submenus of configuration (Part 3 of 4) Fire function Free cooling Pump control Fire damper function: Free cool P1 heating Pump stop: Yes Not active active: Yes P1 exchanger Stop delay: 5 Min Operation when alarm Outd temp activation P1 cooling...

  • Seite 112: Alarm Settings

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC The submenus of configuration (Part 4 of 4) Step controllers Alarm settings Other parameters Step contr heating Step contr heating Start step1: 10 % Alarm no(1-125): 1 Malfunction supply a Delay SAF Step contr cooling Sequential Stop step1: 5 %...

  • Seite 113: Service And Maintenance

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC CHAPTER 5 5�1 Service and maintenance SERVICE AND The filter change is usually carried out by the user. Additional cleaning and maintenance work may only be carried out MAINTENANCE by an electrician. Danger to life! DANGER The unit must be fully isolated from the mains power supply before all maintenance and installation work and...
  • Seite 114 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 5�3 Service and maintenance of cross counterflow heat exchanger Danger to life! DANGER The unit must be fully isolated from the mains power supply before all maintenance and installation work and opening the terminal compartment! Danger of electric shock, moving parts (fan) and hot surfaces�...
  • Seite 115 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3. Remove service door. Push the service door towards the terminal box, see Fig. 24. Fig� 24 4. Unscrew all screws from the heat exchanger sheet metal cover, see Fig. 25. Fig� 25 5. Loosen the heat exchanger star grip from the mounting plate, see Fig. 26. Support the heat exchanger with your hand.
  • Seite 116 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The filters must be checked for contamination, damage and odours every three months. If the filters are damp or moul- dy, they must be replaced immediately. The unit inspection openings allow the simple replacement of the outside air and extract air filters. The filters can be replaced from the side of the unit or at the service doors below the unit.
  • Seite 117 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3. Carefully remove the filter, see Fig. 31. Fig� 31 The air flow direction of the filter must be taken into account! NOTE – Filter change from the side of the unit 1. Loosen the screws of the filter service cover, see Fig. 32. 2.
  • Seite 118 Installation and Operating Instructions Compact Ventilation Units AIR1 XC The fan must be checked for contamination, damage and corrosion every 6 months: – Regular inspection with periodic cleaning, if required, is necessary to prevent imbalance due to contamination. – Clean the fans housing. –...
  • Seite 119 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 4. Remove the fan star grip, see Fig. 39. Fig� 39 5. Remove the fan slowly and carefully, see Fig. 40. Fig� 40 6. Pay attention to electrical connections when installing the fan! 5�6 Service and maintenance of electrical pre-heater Danger to life due to electric shock! DANGER The unit must be fully isolated from the mains power supply before all maintenance and cleaning work.
  • Seite 120 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2. Unplug the electrical connections to the electrical pre-heater, see Fig. 42. Fig� 42 3. Remove the electrical pre-heater star grips. Support the electrical pre-heater with your hand while removing the star grips, see Fig. 43. Fig� 43...
  • Seite 121 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 4. Carefully remove the electrical pre-heater, see Fig. 44. Fig� 44 5. Pay attention to electrical connections when installing the electrical pre-heater! 5�7 Reset function of the electrical pre-heater Danger to life due to electric shock! DANGER The unit must be fully isolated from the mains power supply before all maintenance and cleaning work.
  • Seite 122 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 2. Press the reset button to reset the Press the reset button to reset, see Fig. 46. Fig� 46 Manual reset: The manual reset temperature is 90 °C. When a temperature of 90 °C is reached, the safety tempera- ture limiter will be triggered and the pre-heater will be disconnected from the mains power supply.
  • Seite 123 Installation and Operating Instructions Compact Ventilation Units AIR1 XC 3. Remove service door by pushing it towards the terminal box, see Fig. 49. Fig� 49 4. Clean the condensate tray with a cloth, see Fig. 50. Fig� 50 5�9 Cleaning the housing Danger to life due to electric shock! DANGER The unit must be fully isolated from the mains power supply before all maintenance and cleaning work.
  • Seite 124 Installation and Operating Instructions Compact Ventilation Units AIR1 XC d� Functions Heat recovery • Off = The control output is deactivated. • Auto = The heat recovery is controlled automatically, like during normal ventilation unit operation. • Manual = The heat recovery control output can be manually set for testing between 0 to 100 %. Manual: xxx.x –...
  • Seite 125 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Alarm Priority Stop Check/Solution Malfunction extract air fan • Please make sure that the volume flow of ventilation stage minimal is not setto low. • Check pressure hose connection (also inside the pressure sensor) •...
  • Seite 126 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Alarm Priority Stop Check/Solution Manual mode alarms Output manual operation • Check settings in configuration menu Manual operation supply air • Control via operating mode manually control Manual operation supply air fan •...
  • Seite 127 Installation and Operating Instructions Compact Ventilation Units AIR1 XC Alarm Priority Stop Check/Solution Communication error expansion • No communication with controller E15 of DX cooler unit 1 Communication error expansion • Communication with pressure sensor supply air fan inter- unit 3 rupted •...

  • Seite 128: Declaration Of Conformity

    Installation and Operating Instructions Compact Ventilation Units AIR1 XC CHAPTER 6 DECLARATION OF CONFORMITY...
  • Seite 129 Installation and Operating Instructions Compact Ventilation Units AIR1 XC...
  • Seite 130 Notice de montage et d’utilisation Centrales compactes AIR1 XC FRANÇAIS TABLE DES MATIÈRES CHAPITRE 1 INFORMATIONS GÉNÉRALES ������������������������������������������������������������������������������������������������ PAGE 3 Informations importantes ......................Page 3 Précautions et consignes de sécurité ................... Page 3 Demande de garantie – Réserves du constructeur ............... Page 3 Règlementations –...
  • Seite 131 Notice de montage et d’utilisation Centrales compactes AIR1 XC CHAPITRE 3 DONNÉES TECHNIQUES ������������������������������������������������������������������������������������������������������ PAGE 31 Performances et données techniques ..................Page 31 Vue de l’appareil ........................Page 32 Dimensions ..........................Page 33 Courbes de performance ......................Page 35 CHAPITRE 4 FONCTIONS ET PARAMÈTRES �������������������������������������������������������������������������������������������� PAGE 35 Modes de fonctionnement ......................

  • Seite 132: Informations Générales

    1�4 Règlementations – Normes Sous réserve d’une installation correcte et d’une utilisation appropriée, cet appareil est conforme aux directives CE en vigueur au moment de sa fabrication. Les centrales AIR1 XC d’Helios sont conformes à la directive ErP 2018 (directive sur l’écoconception) en vigueur.

  • Seite 133: Installation Et Mise En Service

    – L’installation et la maintenance de l’appareil doivent exclusivement être effectués par un personnel qualifié. – Porter un équipement de protection individuelle. nmlr 2�1�1 Réception de la marchandise La livraison comprend l’un des types d’appareils suivants : AIR1 XC 500 L Réf. n   04330 AIR1 XC 2200 L Réf. n  ...

  • Seite 134: Stockage

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�1�2 Stockage Pour un stockage de longue durée et pour éviter toute détérioration préjudiciable, il convient de se conformer aux instructions suivantes : Protéger avec un emballage sec, étanche à l’air et à la poussière (sac en matière synthétique contenant des sachets déshydrateurs et un indicateur d’humidité).

  • Seite 135: Foyers De Combustion

    Notice de montage et d’utilisation Centrales compactes AIR1 XC L’appareil peut être transporté à l’aide d’un chariot élévateur à fourches ou à plateforme ou d’une grue. – Soulever l’appareil du support par les coins de l’emballage. – Répartir les charges de façon symétrique avant de soulever l’appareil. –...

  • Seite 136: Lieu De Montage

    B : largeur de l’appareil avec le boîtier électronique C : distance minimale pour la maintenance du boîtier électronique D : hauteur de l’appareil Fig� 5 Type Dimensions (mm) AIR1 XC 500 L 1050 1225 AIR1 XC 700 L AIR1 XC 1000 L 1475...

  • Seite 137: Évacuation Des Condensats

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Danger de mort en cas de chute de la centrale compacte ! DANGER Avant le montage de la centrale compacte, il convient de s’assurer que le plafond et les composants de fixation utilisés peuvent supporter le poids important et la vibration de la centrale compacte.

  • Seite 138: Raccordement Des Conduits Sur La Centrale

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�2�3 Raccordement des conduits sur la centrale Les dimensions des raccords à bride de l’appareil sont indiquées à la figure 8 et dans le tableau suivant. Une bride de fixation (incluse dans la livraison ou, pour certains accessoires, une bride de fixation spécifique incluse REMARQUE dans la livraison de l’accessoire) doit être utilisée pour le raccordement de la centrale AIR1 XC 3200.

  • Seite 139: Raccordement Électrique

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�3�1 Raccordement au réseau électrique 1. Ouvrir le couvercle du boîtier électronique. 2. Vérifier la section du câble utilisé pour le raccordement électrique. 3. Desserrer le presse-étoupe entouré et insérer le câble (voir Fig. 13). Fig� 13 4.

  • Seite 140: Raccordement Des Sondes De Qualité De L'air

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 4. Connecter l’autre extrémité du câble de commande à l’écran (voir schéma de raccordement). Fig� 17 AIR1 BE-ECO AIR1 BE-TOUCH 2�3�3 Modbus / Bacnet Les centrales AIR1 XC disposent d’une liaison RS-485 et d’une liaison Ethernet. La liaison RS-485 est utilisée pour la communication interne des sondes de pression.

  • Seite 141: Schémas De Raccordement Air1 Xc

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�3�5 Schémas de raccordement AIR1 XC AIR1 XC 500 Schéma de raccordement principal SS-1312...
  • Seite 142 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC 700 Schéma de raccordement principal SS-1313...
  • Seite 143 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC 1000 Schéma de raccordement principal SS-1526...
  • Seite 144 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC 1400 Schéma de raccordement principal SS-1314...
  • Seite 145 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC 2200 Schéma de raccordement principal SS-1315...
  • Seite 146 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC 3200 Schéma de raccordement principal SS-1316...
  • Seite 147 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC Schéma de raccordement des registres de ferme- ture et du convertisseur de signal SS-1352...
  • Seite 148 Notice de montage et d’utilisation Centrales compactes AIR1 XC AIR1 XC Schéma de raccordement de la batterie de refroidis- sement DX SS-1353...

  • Seite 149: Assistant De Mise En Service (« Wizard »)

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�4 Assistant de mise en service (« wizard ») Les principaux réglages de la centrale peuvent être effectués à l’aide de l’assistant de mise en service (à l’exception du paramétrage, du mode d’urgence, de l’heure / la date et de l’horloge). Lors de la première mise en service, la com- mande à...

  • Seite 150: Activation Du Menu De L'assistant De Mise En Service (« Wizard »)

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�4�2 Activation du menu de l’assistant de mise en service (« wizard ») Étape 1 : se connecter en tant qu’administrateur (droits d’accès) ↑ Régulation du ventilateur Réglage horaire Droit d’accès → Connexion Déconnexion Modification du code Connexion Saisir code 1111 Niveau utilisateur actuel : Aucun...

  • Seite 151: Mode De Régulation De La Température

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�4�4 Sélection de l’appareil Sélection des centrales concernées parmi 3 groupes : → • Centrale plafonnière avec échangeur à contre-courant (X-WT) Série AIR1 XC → • Centrale au sol avec échangeur à contre-courant (X-WT) Série AIR1 XH →...

  • Seite 152: Température Ambiante

    Notice de montage et d’utilisation Centrales compactes AIR1 XC La valeur de consigne de la température de l’air soufflé est compensée en fonction de la température extérieure à l’aide d’une courbe de régulation à 8 points. Exemple : Température de l’air Température de l’air extérieur [°C] soufflé...
  • Seite 153 Notice de montage et d’utilisation Centrales compactes AIR1 XC La valeur de consigne est affichée dans le menu Température (se connecter en tant qu’utilisateur ou administrateur) : Mode de régulation de la tem- ↑ pérature Régulation en cascade de la ↓ température de l’air extrait Température de l’air extrait ↑...
  • Seite 154 Notice de montage et d’utilisation Centrales compactes AIR1 XC Connecter la sortie analogique A2 (signal de température) du AIR1/KWL-FTF 0-10V à l’entrée analogique AI2 de la centrale (voir schéma de raccordement). La température ambiante peut être adaptée lorsque la température extérieure augmente. Par exemple, une température ambiante légèrement plus élevée peut être acceptable en cas de température extérieure plus élevée et une température ambiante légèrement plus basse peut être acceptable par temps froid.

  • Seite 155: Mode De Ventilation

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Valeur de consigne en fonction ↑ de l’air extérieur 10.0 °C = 18.0 °C ↓ 15.0 °C = 18.0 °C 2�4�7 Mode de ventilation Le mode de ventilation est paramétré lors de la mise en service. Par la suite, ces paramètres peuvent uniquement être modifiés dans l’assistant de mise en service (niveau administrateur).

  • Seite 156: Préchauffage Électrique

    Notice de montage et d’utilisation Centrales compactes AIR1 XC c� Pression constante Possible uniquement avec le sonde de pression AIR1-CAP disponible en tant qu’accessoire. Il peut être installé dans la REMARQUE gaine d’air soufflé ou dans la gaine d’air extrait. Un niveau de ventilation est disponible : •...

  • Seite 157: Type De Chauffage

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2�4�11 Type de chauffage Sélection des types de post chauffages disponibles. Les options suivantes sont disponibles : • Aucun • Eau (batterie eau chaude) • Électrique (batterie électrique) Appuyer sur la touche pour accéder au menu Type de chauffage.

  • Seite 158: Ventilation Pilotée Par Sondes (Ventilation À La Demande - Vod)

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Cette fonction est utilisée pour bloquer la fonction de chauffage après la surventilation pendant la période définie. Appuyer sur la touche puis procéder au réglage avec la touche . Confirmer avec la touche Sonde d’air extérieur ↑...
  • Seite 159 Normal fermé 2�6 Paramétrage Après l’achèvement de l’assistant de mise en service, le paramétrage s’effectue dans le menu principal via le sous-me- nu Régulation du ventilateur. Helios Ventilateurs 2019-XX-XX 09:30 Système : éteint Valeur de consigne : 19.5 Valeur réelle : 0.0 °C Mode de fonctionnement Température...

  • Seite 160: Performances Et Données Techniques

    Notice de montage et d’utilisation Centrales compactes AIR1 XC c� Vitesse constante (régulation de la fréquence) • Régulation manuelle du ventilateur de soufflage (valeur de consigne de vitesse pour le ventilateur de soufflage) • Boost xxx [%] • Normal xxx [%] •...
  • Seite 161 Notice de montage et d’utilisation Centrales compactes AIR1 XC 3�2 Vue de l’appareil Vue en coupe de la centrale plafonnière avec accessoires internes : Fig� 18 AIR1-XC L Ventilateur de soufflage Caisson Ventilateur d’extraction Couvercle des filtres Filtre air extérieur (ePM1 55 %) Boîte à...

  • Seite 162: Dimensions

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 3�3 Dimensions Fig� 19 Bottom view Ansicht von unten Vue de dessous ø17,5 ODA - Outdoor Air / Außenluft / Air extérieur EHA - Exhaust Air / Fortluft /Air rejeté ETA - Extract Air / Abluft / Air repris SUP - Supply Air / Zuluft / Air soufflé...
  • Seite 163 Type Unit types AIR1 XC 500 1540 1578 1050 Dimensions (mm) AIR1 XC 700 1590 1095 1628 1024 1225 AIR1 XC 500 L 1540 1578 AIR1 XC 1400 1715 1395 1295 1753 1118 1525 AIR1 XC 700 L 1590 1095...

  • Seite 164: Fonctions Et Paramètres

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 3�4 Courbes de performance 1200 XC 500 XC 700 1000 XC 1000 XC 1400 XC 2200 XC 3200 1000 2000 3000 4000 Débit d‘air CHAPITRE 4 4�1 Modes de fonctionnement Les modes de fonctionnement suivants sont disponibles : FONCTIONS ET •...
  • Seite 165 Notice de montage et d’utilisation Centrales compactes AIR1 XC Dispositif de commande AIR1-BE Touch : la centrale repasse en mode programme horaire dès que la durée pro- REMARQUE grammable Retour au programme horaire est écoulée. Cela vaut également si l’option Éteint est sélectionnée manuel- lement.
  • Seite 166 Notice de montage et d’utilisation Centrales compactes AIR1 XC Particularité en cas de programmation simultanée d’un fonctionnement en recyclage et en fonction des besoins (sondes) : • si la minuterie VOD et la minuterie Régulation de la ventilation en recyclage sont actives simultanément et qu’au- cune sonde de qualité...

  • Seite 167: Programme Horaire (Minuterie)

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 4�1�4 Ventilation en recyclage Dans le mode de ventilation en recyclage, l’ensemble de l’air extrait est réinjecté dans l’air soufflé. Dans le mode recyclage, une valeur de consigne de température et un ajustement des ventilateurs distincts sont dis- ponibles.

  • Seite 168: Bypass

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Cas 2 – Si la température de soufflage < température extérieure et température de reprise > température extérieur, le bypass reste fermé. 2. Si la centrale est en demande de rafraîchissement : Cas 3 –...

  • Seite 169: Protection Antigel De La Batterie Eau Chaude

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Les centrales sont équipées d’une protection antigel à plusieurs niveaux pour l’échangeur : Niveau 1 Activation et régulation du préchauffage dès lors que la température de l’air extérieur est inférieure à - 4 °C et que la température de l’air rejeté...

  • Seite 170: Niveau Utilisateur / Droits D'accès

    Tous les mots de passe peuvent être modifiés dans la section Modifier code du menu Droits d’accès. Si le mot de passe administrateur a été modifié puis oublié, un mot de passe maître temporaire peut être demandé au service après-vente Helios. Les menus ci-après sont uniquement consultables en lecture seule avec les niveaux utilisateur suivants : •...

  • Seite 171: Menu Principal

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Menu principal Helios Ventilatoren AIR1 XC 700 Programm RLT EXOreal C Version Choose Language 2018-07-31 09:30 Version: 3.7-0-20 3.5-1-00 Cross Counter Flow U Choisir la langue Système: Eteint 2018-07-31 SVN Build 4�5 Présentation du menu de l’AIR1-BE Eco...
  • Seite 172 Notice de montage et d’utilisation Centrales compactes AIR1 XC Les sous-menus du menu principal (partie 2 de 2) 7. Entrées / Sorties 9. Réglages AI1: 0.0 Inutilisée Ctrl température Ctrl soufflage AI Ext3 AI2: 45.5 humides Ctrl débit Bande-P: 33.0 °C AI Ext4 AI3: 0.0 Inutilisée Réglage des alarmes...
  • Seite 173 Notice de montage et d’utilisation Centrales compactes AIR1 XC Les sous-menus du Configuration (partie 1 de 4) Système Communication Recyclage Choose Language Unité d‘extension 1 Activer ctrl temp Consigne constante Fonction port1 Choisir la langue Aucune quand recyclage ou décalage consigne Ext et v.freq/press French Unité...
  • Seite 174 Notice de montage et d’utilisation Centrales compactes AIR1 XC Les sous-menus du Configuration (partie 2 de 4) Entrées / Sorties Réglages sonde AI1: Pression VAS AI1... AI Ext3 Sign: Inutilisée 0.0V: 0.0 AI Ext4 Valeur mes: NaN 10.0V: 500.0 Pa Compensation: 0.0 Facteur filtre: 0.2 Pression A Ext3...
  • Seite 175 Notice de montage et d’utilisation Centrales compactes AIR1 XC Les sous-menus du Configuration (partie 3 de 4) Fonction incendie Surventilation Ctrl Pompes Fonction CCF: Surventilation P1-Chaud Arrêt pompe: Oui Inactif active: Oui P1-Échangeur Délai arrêt: 5 Min Opération si alarme: Temp ext activation: P1-Froid T °ext arrêt: 10°C...

  • Seite 176: Autres Paramètres

    Notice de montage et d’utilisation Centrales compactes AIR1 XC Les sous-menus du Configuration (partie 4 de 4) Séquenceur Config alarmes Autres paramètres Séquenceur chauff Séquenceur chauff: Marche étg1: 10 % Alarmes (1-125): 1 1. Défaut VAS Tempo VAS Séquenceur refroid Séquentiel Arrêt étg1: 5 % 1.

  • Seite 177: Entretien Et Maintenance

    Notice de montage et d’utilisation Centrales compactes AIR1 XC CHAPITRE 5 5�1 Entretien et maintenance ENTRETIEN ET Il incombe généralement à l’utilisateur de procéder au remplacement des filtres. Les autres travaux de nettoyage et de MAINTENANCE maintenance doivent être effectués exclusivement par un électricien qualifié. Danger de mort par choc électrique ! DANGER Mettre impérativement l’appareil hors tension avant tous travaux d’entretien, d’installation et avant l’ouverture...
  • Seite 178 Notice de montage et d’utilisation Centrales compactes AIR1 XC 5�3 Entretien et maintenance de l’échangeur à contre-courant Danger de mort ! DANGER Mettre impérativement l’appareil hors tension avant tous travaux d’entretien, d’installation et avant l’ouverture du boîtier de commande ! Risques de choc électrique, pièces mobiles (ventilateur) et surfaces chaudes� Risque de blessure lors de l’ouverture et du rabattement du couvercle / des ouvertures de visite ! AVERTISSEMENT Les échangeurs sont très lourds !
  • Seite 179 Notice de montage et d’utilisation Centrales compactes AIR1 XC 3. Retirer la trappe de visite. Pour ce faire, la faire glisser en direction du boîtier électronique (voir Fig. 24). Fig� 24 4. Desserrer toutes les vis de la tôle recouvrant l’échangeur (voir Fig. 25). Fig� 25 5.
  • Seite 180 Notice de montage et d’utilisation Centrales compactes AIR1 XC Contrôler l’absence de saleté, de dommages et d’odeurs au niveau des filtres tous les trois mois. Si les filtres sont humides ou moisis, les remplacer immédiatement. Les trappes de visite de l’appareil permettent de remplacer facilement les filtres d’air extérieur et d’air extrait. Les filtres peuvent être remplacés sur le côté...

  • Seite 181: Entretien Et Maintenance Des Ventilateurs

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 3. Retirer délicatement les filtres (voir Fig. 31). Fig� 31 REMARQUE Respecter le sens de l’air indiqué sur les filtres ! – Remplacement des filtres par le côté de l’appareil 1. Desserrer les vis du couvercle des filtres (voir Fig. 32). 2.
  • Seite 182 Notice de montage et d’utilisation Centrales compactes AIR1 XC Vérifier l’absence de saleté, d’endommagement et de corrosion sur le ventilateur tous les 6 mois : – une inspection régulière et un nettoyage périodique sont nécessaires afin d’éviter tout déséquilibre lié à la saleté. –...

  • Seite 183: Entretien Et Maintenance Du Préchauffage Électrique

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 4. Retirer la poignée étoile du ventilateur (voir Fig. 39). Fig� 39 5. Démonter le ventilateur lentement et délicatement (voir Fig. 40). Fig� 40 6. Faire attention aux raccordements électriques du ventilateur lors du montage ! 5�6 Entretien et maintenance du préchauffage électrique Danger de mort par choc électrique ! DANGER...
  • Seite 184 Notice de montage et d’utilisation Centrales compactes AIR1 XC 2. Déconnecter les raccords électriques du préchauffage électrique (voir Fig. 42). Fig� 42 3. Retirer la poignée étoile du préchauffage électrique. Soutenir le préchauffage électrique avec les mains et retirer la poignée étoile (voir Fig. 43). Fig� 43...

  • Seite 185: Réinitialisation Du Préchauffage Électrique

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 4. Démonter délicatement le préchauffage électrique (voir Fig. 44). Fig� 44 5. Faire attention aux raccordements électriques du préchauffage électrique lors du montage ! 5�7 Réinitialisation du préchauffage électrique Danger de mort par choc électrique ! DANGER Mettre impérativement l’appareil hors tension avant tous travaux d’entretien et de nettoyage.

  • Seite 186: Nettoyage Du Bac À Condensat

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 2. Appuyer sur le bouton Réinitialisation (Reset) pour réinitialiser le préchauffage électrique (voir Fig. 46). Fig� 46 Réinitialisation manuelle : la température de réinitialisation manuelle est de 90 °C. Lorsque cette température est atteinte, le thermostat de sécurité se déclenche et le préchauffage est déconnecté de l’alimentation électrique. Si le thermostat de sécurité...

  • Seite 187: Tests De Fonctionnement (Manuels / Automatiques)

    Notice de montage et d’utilisation Centrales compactes AIR1 XC 3. Faire glisser la trappe de service en direction du boîtier électronique pour la retirer (voir Fig. 49). Fig� 49 4. Nettoyer le bac à condensat avec un chiffon (voir Fig. 50). Fig� 50 5�9 Nettoyage du caisson Danger de mort par choc électrique ! DANGER Mettre impérativement l’appareil hors tension avant tous travaux d’entretien et de nettoyage.

  • Seite 188: Alarmes

    Notice de montage et d’utilisation Centrales compactes AIR1 XC d� Fonctions de récupération de chaleur • Éteint = la sortie du régulateur est éteinte. • Auto = la récupération de chaleur est régulée automatiquement comme lors du fonctionnement normal de la cen- trale.
  • Seite 189 Notice de montage et d’utilisation Centrales compactes AIR1 XC Alarme Priorité Arrêt Vérification / Solution Défaut var • Vérifier que le débit d’air en petite vitesse (mini) n’est pas trop faible • Vérifier le raccord du tuyau de pression (également à l'inté- rieur du capteur de pression) •...
  • Seite 190 Notice de montage et d’utilisation Centrales compactes AIR1 XC Alarme Priorité Arrêt Vérification / Solution Dégivrage analogique • Arrêt de l'unité en raison de la protection antigel de l'échangeur de chaleur • Vérifier le dégivrage de l'échangeur • Vérifier si le préchauffage est activé dans l'assistant de mise en service DX Defrosting mode active •...
  • Seite 191 Notice de montage et d’utilisation Centrales compactes AIR1 XC Alarme Priorité Arrêt Vérification / Solution Alarmes des varaiteurs de fréquence Alarme variateur frég. VAS • Vérifier le moteur et le câblage Alarme variateur frég. VAR • Vérifier le moteur et le câblage Erreur com.
  • Seite 192 Notice de montage et d’utilisation Centrales compactes AIR1 XC MEMO à compléter : paramètres saisis dans l'assistant de mise en service Langue : Type de filtre Air neuf : Type de centrale : Type de filtre Air repris : Commande externe : OUI / NON Type de batterie de post-chauffage : ELEC / EAU Type de régulation de température : Consigne :...

  • Seite 193: Déclaration De Conformité

    Notice de montage et d’utilisation Centrales compactes AIR1 XC CHAPITRE 6 DÉCLARATION DE CONFORMITÉ...
  • Seite 194 Notice de montage et d’utilisation Centrales compactes AIR1 XC...
  • Seite 195 Notice de montage et d’utilisation Centrales compactes AIR1 XC...
  • Seite 196 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
