WARNUNG
Der 12-V-Ausgang wird für den Anschluss des Schlosses verwendet. Befindet sich das
Gerät jedoch an einem Ort, an dem die Gefahr eines unbefugten Zutritts besteht (z.
B. an der Gebäudehülle), wird dringend empfohlen, das 2N-Sicherheitsrelais (9159010,
01386-001) zu verwenden, um eine maximale Installationssicherheit zu gewährleisten.
WARNUNG

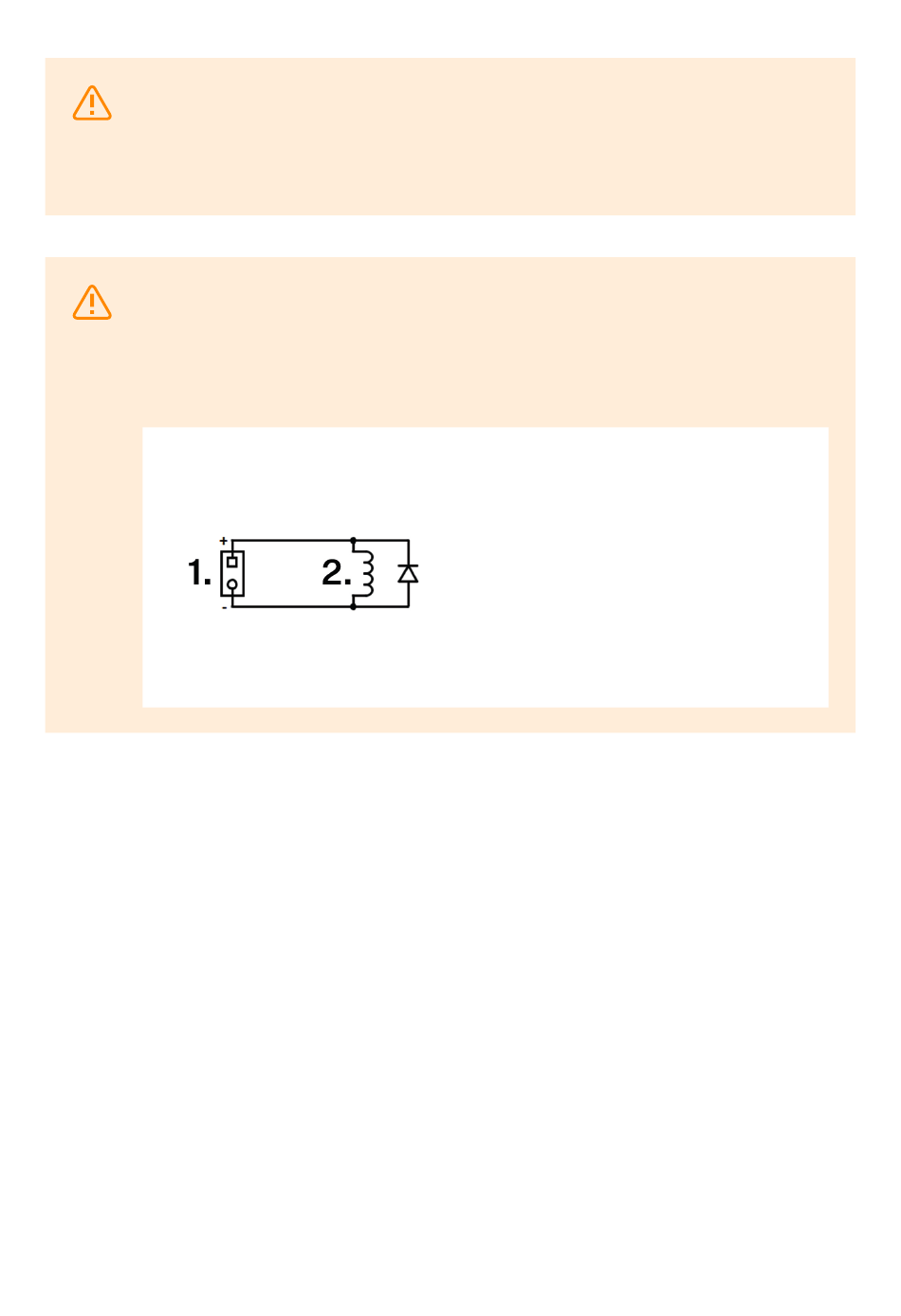

Beim Anschluss von Geräten, die eine Spule enthalten, beispielsweise Relais oder elektro-
magnetische Schlösser, ist es erforderlich, den Ausgang des Geräts beim Abschalten der
induktiven Last vor einer Spannungsspitze zu schützen. Für diese Schutzart empfehlen
wir eine antiparallel zum Gerät geschaltete 1 A / 1000 V-Diode (z. B. 1N4007, 1N5407,
1N5408).

Anschluss von Kabeln

2N Access Unit M verfügt über eine Signalausgabe über isolierte Drähte, die an den Enden 1 cm abisoliert
sind (gilt nicht für Ethernet-Kabel mit Stecker). Zum Anschließen der Drähte kann jede der genannten
Methoden verwendet werden:
• verdrilltes Paar,
• mit einem Klemmenblock,
• Löten,
• Schraubverbindung,
• mit WAGO-Klemmen,
• durch Crimpen mit Hülsen.

Anschluss an das Lokalnetz

2N Access Unit M wird an das lokale Netzwerk (LAN) angeschlossen, indem ein SSTP-Kabel (Kategorie
Cat-5e oder höher) in den gekennzeichneten LAN-Anschluss des Geräts gesteckt wird. Das Gerät ist mit
der Auto-MDIX-Funktion ausgestattet, daher kann man sowohl die direkte als auch die Crosskabel-Variante
benutzen.
Installation
1. Klemmen
2. Spule, z. B. Relais oder elektromag-
netische Schlösser
