2.3 Elektrische Installation
®
Dieses Unterkapitel beschreibt den Anschluss der 2N Helios Force / Safety an Ihre
Nebenstellenanlage und den Anschluss der Versorgungsspannung und die elektrische
Türsperre.

PCB (Leiterplatte) - Verbindungen

Abb. 2.11 zeigt die Anordnung der Verbindungen auf der Leiterplatte (printed circuit
®
board = PCB)der 2N Helios Force / Safety.
®

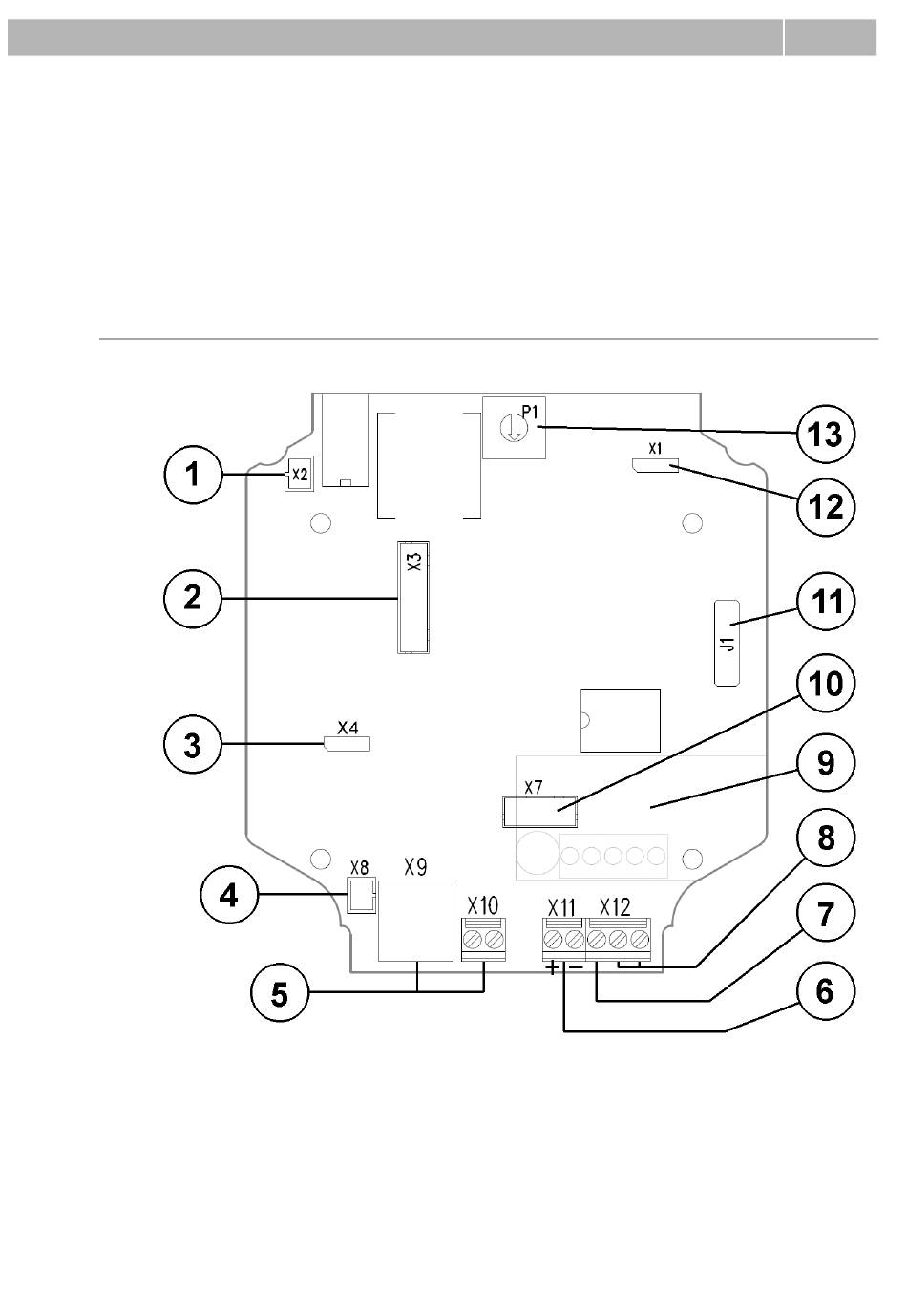

Abbildung 2.11 2N Helios Force / Safety Verbindungen, PCB Version 3
