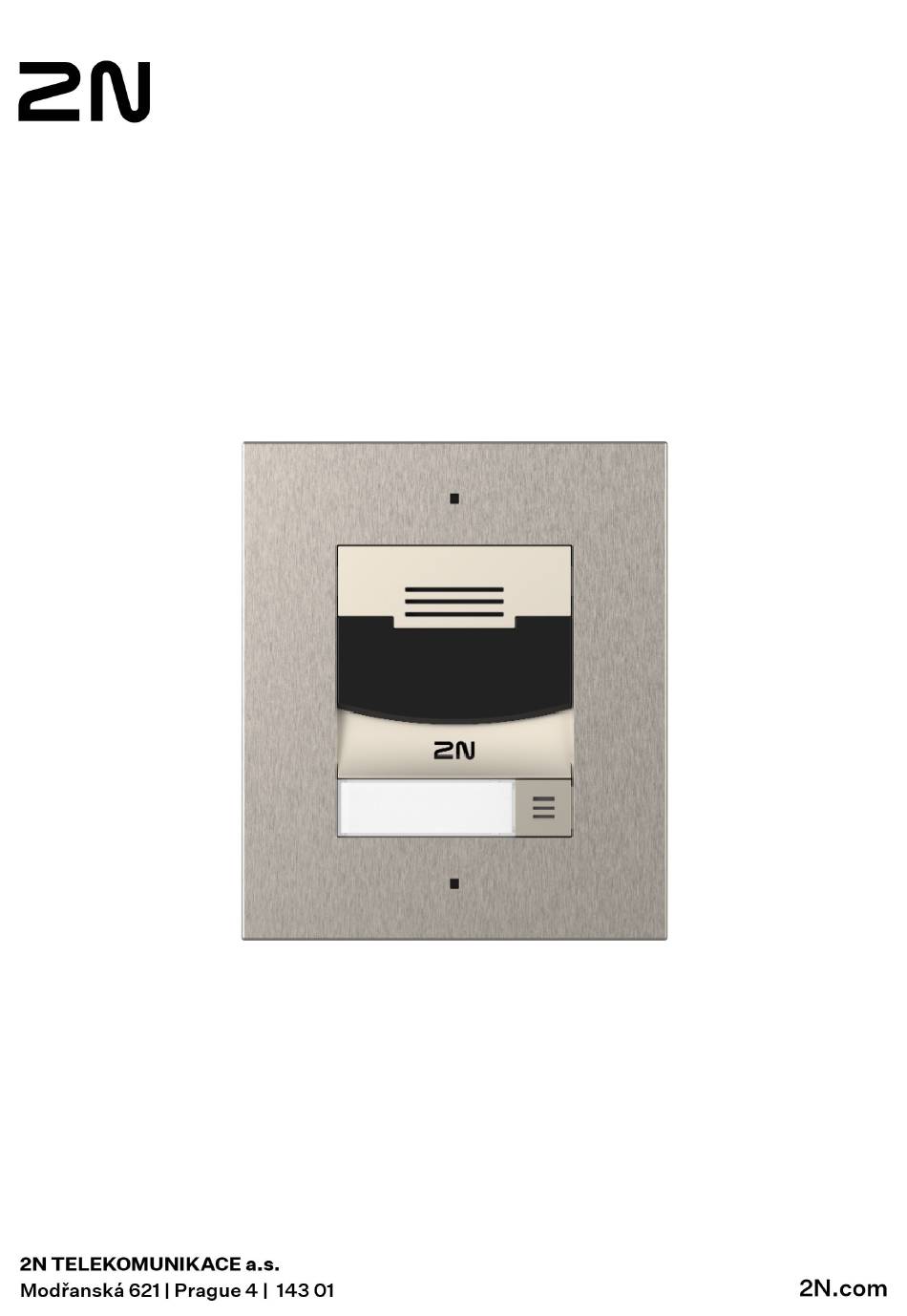

  • Seite 1 2N IP Solo Installationshandbuch...

  • Seite 2: Inhaltsverzeichnis

    Stellen Sie die dynamische IP-Adresse des Gerätes ein ............... 42 Wiederherstellung der Werkseinstellung ..................43 Ermittlung der IP-Adresse ......................43 Ermittlung der IP-Adresse mithilfe des 2N Network Scanners ............. 43 Ermittlung der IP-Adresse mittels der Hardware ................45 Ermittlung der IP-Adresse mithilfe der Kurzwahltaste ..............45 Wechseln Sie zwischen statischer und dynamischer IP-Adresse des Geräts ........
  • Seite 3 Technische Parameter ........................52 Allgemeine Anweisungen und Vorsichtsmaßnahmen ..............56 Richtlinien, Gesetze und Anordnungen ................... 56 EU ............................56 Industry Canada ........................57 US ............................57 Gesetzgebung Thailands ......................58 Umgang mit Altelektrogeräten und gebrauchten Akkumulatoren ............58...

  • Seite 4: Verwendete Symbole Und Begriffe

    Verwendete Symbole und Begriffe Verwendete Symbole und Begriffe Im Handbuch werden folgende Symbole und Piktogramme verwendet: GEFAHR Halten Sie sich stets daran Beachten Sie diese Hinweise, um Verletzungsgefahren zu vermeiden. WARNUNG Halten Sie sich stets daran Beachten Sie diese Hinweise, um Schäden am Gerät zu vermeiden.

  • Seite 5: Produkteinführung

    Produkteinführung Produkteinführung In diesem Kapitel stellen wir Ihnen das Produkte 2N IP Solo, dessen Anwendungsmöglichkeiten und Vortei­ le, die sich aus seine Verwendung ergeben, Dieses Kapitel enthält auch Sicherheitshinweise. Grundeigenschaften 2N IP Solo ist elegant und zuverlässig IP mit Gegensprechanlage ausgestattet HD-Kamera. Dank der Unter­...

  • Seite 6: Varianten Des Produkts

    Varianten des Produkts Bestellnummer: 9155301CF 2N IP Solo mit Kamera – Wandeinbau Bestellnummer: 9155301CBF 2N IP Solo mit Kamera – Wandeinbau, Schwarz Bestellnummer: 9155301CS 2N IP Solo mit Kamera – Aufputzmontage Bestellnummer: 9155301CBS 2N IP Solo mit Kamera – Aufputzmontage, Schwarz...

  • Seite 7: Zubehör

    2N IP Solo ohne Kamera – Aufputzmontage, Schwarz Zubehör Installationszubehör Das Gerät 2N IP Solo ist für den Außen- sowie Innenbereich bestimmt und erfordert kein weiteres Vordach. Für die Installation sind ein Rahmen und gegebenenfalls weiteres Zubehör nach der vorgesehenen Installati­ onsart zu wählen.

  • Seite 8: Extender

    Bestellnummer: 9155068 2N IP Solo – Montagescheibe für unebene Oberflächen Bestellnummer: 9155071 2N IP Solo - Schrägplatte mit einem Neigungswinkel von 25° Bestellnummer: 9155074 2N IP Solo – Unterlage zur Installation auf Glas Bei der Installation auf Glas müssen auch Unterlagen für die Installati­...

  • Seite 9: Stromversorgung

    Produkteinführung Stromversorgung Bestellnummer: 91378100E (mit EU-Kabel) Bestellnummer: 91378100US (mit US-Kabel) POE Injektor, Einzelanschluss Für die Stromversorgung der Sprechanlage über Ethernet-Kabel beim Fehlen eines PoE-Switchs. Bestellnummer: 91341481E (mit EU-Kabel) Bestellnummer: 91341481US (mit US-Kabel) Stabilisiertes 12 V / 2 A Netzteil Das Netzteil muss verwendet werden, wenn keine PoE-Stromversor­ gung verwendet wird.

  • Seite 10: Sonstiges Zubehör

    Produkteinführung Bestellnummer: 9137921 MS Teams license TIPP • Die einzelnen Lizenzfunktionen sind in der Tabelle im Konfigurationshandbuch für 2N IP-Sprechanlagen in Kapitel Funktionslizenzierung aufgelistet. • Für weiteres Zubehör und spezifische Empfehlungen wenden Sie sich bitte an Ihren 2N-Händler vor Ort.
  • Seite 11 Produkteinführung Bestellnummer: 9134174 RFID Chip-Schlüsselanhänger MIFARE, 13.56 MHz RFID-Schlüsselanhänger, Typ MIFARE Classic 1k, 13.56 MHz Bestellnummer: 9134165E RFID Chip-Karte EM, 125 kHz RFID Chip-Karte, Typ EM4100, 125 kHz Bestellnummer: 9134166E RFID Chip-Schlüsselanhänger EM, 125 MHz RFID Chip-Schlüsselanhänger, Typ EM4100, 125 kHz Bestellnummer: 11202601 RFID Chip-Karte MIFARE DESFire, 13.56 MHz RFID Chip-Schlüsselanhänger, Typ MIFARE DESFire EV3 4 K, 13.56...
  • Seite 12 • ISO14443A (nur MIFARE Classic, MIFARE Plus, MIFARE Mini, MIFARE Ultralight, MIFARE DESFire CSN) • PicoPass (HID iClass CSN, Picopass) • FeliCa (Standard, Lite) • ST SR (SR, SRI, SRIX) • My2N • 2N PICard Das Gerät kann auch RFID-Karten 13.56 MHz 2N PICard lesen.
  • Seite 13 • HID PAC (HID SEOS, HID iClass SE, iClass SR, HID MIFARE DES­ Fire with SIO, HID MIFARE Classic with SIO) • My2N • 2N PICard Bestellnummer: 9137410E Externes IP-Relais, 1 Ausgang Ein eigenständiges IP-Relais, das von der IP-Sprechanlage aus über HTTP-Befehle gesteuert werden kann, ermöglicht die Steuerung des...

  • Seite 14: Überprüfung Des Paketinhalts

    IP-Einrichtung anzuschließen. Es muss nichts konfiguriert werden, es genügt schon, an jeder Seite des Kabels eine Einheit 2N 2Wire zu haben und mindestens eine von ihnen an eine Stromquelle anzuschließen. Die Einheit 2N 2Wire besorgt dann die PoE Stromversorgung nicht nur des zweiten Konverters, son­...
  • Seite 15 Produkteinführung Weitere Inhalte der Verpackung für die Einbauvariante: Schraube (4 x 20 mm)

  • Seite 16: Installation

    Installation Mechanische Installation Bedingungen für die Installation Für eine korrekte Installation von 2N IP Solo müssen die folgenden Installations­ bedingungen erfüllt sein • Ausreichend Platz für die Installation. • Die Dübellöcher müssen den richtigen Durchmesser haben. Bei zu großen Löchern besteht die Gefahr des Herausziehens der Dübel! Verwenden Sie in diesem Fall Baukleber zur Befestigung der Dübel.

  • Seite 17: Tipps Zur Installation

    Installation Tipps zur Installation • Die empfohlene Höhe einer normalen Installation beträgt 135 cm (für Personen mit eingeschränkter Mobilität 120-120 cm) vom Boden bis zur Höhe der Kamera des Geräts. Die Installationshöhe kann sich je nach Verwendung des Geräts unterscheiden. Versenkte Installation Bei der versenkten Installation ist es erforderlich, dass die Dose ordnungsgemäß...
  • Seite 18 Installation...

  • Seite 19: Oberflächeninstallation

    Installation Oberflächeninstallation Der Untergrund für die Aufputzmontage muss eben sein und eine Unebenheit von maximal 0,5 mm aufweisen (z. B. Plattenfertigteile, Glas, geschnittener Stein usw.). Sollte die Montagefläche nicht eben sein, nutzen Sie die versenkte Variante, oder nutzen Sie zum Ausgleich von Unebenheiten die Unterlage (9155061/9155062/9155068, 01293-001/01294-001/01305-001) oder die Oberfläche der Wand nivellieren.
  • Seite 20 Installation WARNUNG Das Hauptgerät darf nicht von seiner Basis entfernt werden, daher die markierte harzbeschichtete Schraube in der obe­ ren rechten Ecke nicht entfernt werden. Jede Manipulation der Schraube führt zum Verlust der Gerätegarantie. Das Erdungselement in der oberen linken Ecke des Geräts muss unbeschädigt bleiben und nach wie vor angeklebt sein.
  • Seite 21 Installation...

  • Seite 22: Installation Auf Montageunterlage

    Installation Installation auf Montageunterlage...

  • Seite 23: Installierung Auf Glas

    Installation Installierung auf Glas Was Sie zur Installation benötigen: • Montageplatte für die Installation auf Glas (9155074, 02078-001) • Unterlage zur Installation auf unebenem Untergrund (9155068, 01305-001)

  • Seite 24: Elektroinstallation

    Installation Elektroinstallation Stromversorgung des Geräts 2N IP Solo kann mit Strom versorgt werden von einer externen Quelle 12 V ±15 % / 2 A DC. ACHTUNG • Das Gerät muss Teil der Elektroinstallation des Gebäudes sein. • Die externe Spannungsquelle sollte der PS2/LPS-Netzteilklasse entsprechen.

  • Seite 25: Strom Aus Einer Externen Quelle

    Installation Angetrieben durch PoE 2N IP Solo ist mit der Technologie PoE 802.3af kompatibel und kann direkt vom lokalen Netz mit Hilfe der kompatiblen Netzelemente gespeist werden. Wenn Ihr Netzwerk dies nicht zulässt, können Sie alternativ einen PoE-Injektor verwenden, die zwischen 2N IP Solo und dem nächstgelegenen Netzwerkelement Strom aus einer externen Quelle Für einen zuverlässigen Gerätebetrieb verwenden Sie eine sichere Spannungsquelle (SELV).

  • Seite 26: Geräteanschlüsse

    Installation Max. Verbrauch Max. Verbrauch Haupteinheit mA (aus 12V-Quelle) W (aus 12V-Quelle) Relais 1 AUSGANG 1 Audio 2,556 Insgesamt (mit Kamera / ohne Kamera) 1 230 / 1072 [A] 14,768 / 12,864 [W] Nur in der Variante mit Kamera verfügbar Ausgangsleistung 2 W / 4 Ω...
  • Seite 27 < 1,5 V OUT1 OUT1-Klemmen des aktiven Ausgangs für den Anschluss des 2N® (S. 32)-Sicher­ heitsrelais oder des elektrischen Schlosses 8 bis 12 V DC gemäß der Stromversor­ gung (PoE: 10 V / Adapter: Quellenspannung –2 V), max. 600 mA...

  • Seite 28: Anschluss Für Relaisklemmen

    01386-001) zu verwenden, um eine maximale Installationssicherheit zu gewährleisten. Anschluss für Relaisklemmen Zu den Relaisklemmen 2N IP Solo Es besteht die Möglichkeit, ein Gerät anzuschließen, das von diesem Relais gesteuert wird, z. B. ein elektrisches oder elektromechanisches Türschloss. In den folgenden Diagrammen sind die markierten Elemente wie folgt gekennzeichnet: Relaisgerät...

  • Seite 29: Schaltplan Zum Schalten Des Stromkreises Des Gesteuerten Geräts

    Installation Schaltplan zum Schalten des Stromkreises des gesteuerten Geräts...

  • Seite 30: Eingangsschaltplan Für In1-Klemmen Im Aktiven Modus

    Schaltplan zur Erweiterung des Stromkreises des gesteuerten Geräts Anschluss der Eingänge für die Klemmen IN1 (oder IN2) An die Klemmen IN1 oder IN2 Gerät 2N IP Solo Es besteht die Möglichkeit, einen externen Taster, z. B. einen Ausgangstaster, oder einen Türöffnungssensor anzuschließen.

  • Seite 31: Anschluss An Das Lokalnetz

    Installation Anschluss an das Lokalnetz 2N IP Solo verbindet sich mit dem lokalen Computernetzwerk (LAN), indem ein SSTP-Kabel (Kategorie Cat-5e oder höher) mit einem RJ-45-Stecker in den gekennzeichneten LAN-Anschluss des Geräts einge­ steckt wird. Das Gerät ist mit der Auto-MDIX-Funktion ausgestattet, sodass sowohl gerade als auch gekreuz­...

  • Seite 32: Spezifikationen

    Installation Modulspezifikationen Sicherheitsrelais Sicherheitsrelais (9159010, 01386-001) dient der Erhöhung der Sicherheit zwischen Geräten 2N IP Solo und angeschlossenem Elektroschloss. Das Sicherheitsrelais erhöht die Sicherheit des angeschlossenen Elektroschlosses erheblich, da es verhindert, dass das Schloss bei einem Geräteeinbruch entriegelt wird. TIPP FAQ: 2N Security Relay –...

  • Seite 33: Statussignalisierung

    • an einen passiven Ausgang in Reihe mit einer externen Stromversorgung. Das Relais unterstützt auch eine Abfahrtstaste, die an die Terminals „PB“ und „– 2N IP-Intercom“ ange­ schlossen ist. Beim Drücken der Exit-Taste wird der Ausgang für 5 Sekunden aktiviert.

  • Seite 34: Überspannungsschutz

    Firmware-Version 2.18 oder höher muss das Sicherheitsrelais gemäß dem oben genannten Verfahren neu programmiert werden. Überspannungsschutz Leitungen zu 2N-Geräten müssen vor atmosphärischer Überspannung aufgrund äußerer Ursachen (z. B. Blitzschlag) geschützt werden. Die daraus resultierende Überspannung an ungeschützten Leitungen kann sowohl innerhalb als auch außerhalb des Gebäudes installierte Geräte beschädigen.
  • Seite 35 Installation Beispiele für die Installation eines Überspannungsschutzes Schema der Installation des Überspannungsschutzes bei Montage des Gerätes an der Fassade und Verkabelung außerhalb des Gebäudes...
  • Seite 36 Installation Schema der Installation des Überspannungsschutzes bei der Montage des Geräts an der Fassade und der Verkabelung innerhalb des Gebäudes...

  • Seite 37: Abschluss Der Installation

    Installation Schema der Installation des Überspannungsschutzes bei der Installation von Geräten und Leitungen außerhalb des Gebäudes Abschluss der Installation Kontrollieren sie den Anschluss aller Leiter und die Einführung des Endstücks RJ-45 in den Steckverbinder auf der Platte. WARNUNG • Bei allen nicht verwendeten Anschlüssen müssen die Anschlüsse festgezogen werden, um Resonanzen zu vermeiden.

  • Seite 38: Einfügen/Ersetzen Des Etiketts

    Installation TIPP Die Vorlage zum Drucken dieser einzelnen Etiketten finden Sie auf 2N.com in der Rubrik Support > Download Center. • 1 Knopf: 52,0 (B) x 15,2 (H) mm (Toleranz: +0; −0,5 mm) • ACHTUNG • Der Raum, in dem die Etiketten angebracht werden, ist die sogenannte Nasszone. Daher kann es bei starkem Regen dazu kommen, dass Wasser bis zum Etikett gelangt.
  • Seite 39 Installation Wir empfehlen, den Aufkleber auf die primäre Kurzwahltaste zu kleben. Bringen Sie den Aufkleber am Rand des Knopfes an und passen Sie den Text auf dem Etikett nach Bedarf an, damit er lesbar ist und nicht durch den Aufkleber verdeckt wird. ANMERKUNG Reinigen Sie die Oberfläche des Geräts vor dem Anbringen des Aufklebers von Staub und Schmutz.

  • Seite 40: Kurzanleitung

    Verbindung von Anrufen (S. 47) Zugriff auf die Konfigurationsschnittstelle 2N IP Solo wird über die Web-Konfigurationsoberfläche konfiguriert. Für den Zugriff müssen Sie die IP- Adresse des Geräts kennen oder der Domänenname des Geräts. Das Gerät muss mit dem lokalen IP-Netz­...

  • Seite 41: Konfiguration Mithilfe Der Hardware

    Kurzanleitung Geben Sie die Anmeldedaten ein. Die Standard-Anmeldedaten sind: Benutzername: Admin Passwort: 2n Nach der ersten Anmeldung ist unverzüglich das Passwort zu ändern. Nach der Anmeldung mit dem Standardpasswort ist der Zugriff auf die Funktionen der Web-Konfigurati­ onsschnittstelle eingeschränkt. TIPP Es wird empfohlen, ein Passwort zu verwenden, das schwer zu überwinden ist.

  • Seite 42: Wechseln Sie Zwischen Statischer Und Dynamischer Ip-Adresse Des Geräts

    Kurzanleitung ANMERKUNG Das Zeitintervall nach dem Drücken der RESET-Taste bis zum ersten optischen und akusti­ schen Signal liegt zwischen 15 und 35 s, es hängt stets vom konkreten Model des Geräts Wechseln Sie zwischen statischer und dynamischer IP-Adresse des Geräts Für die Einstellung der Netzkonfiguration der Anlage mit statischer IP-Adresse (DCHP OFF) nach folgenden Punkten vorgehen: Drücken sie die Taste RESET und halten Sie sie gedrückt.

  • Seite 43: Wiederherstellung Der Werkseinstellung

    • Mithilfe der Hardware (RESET-Taste) • mithilfe der Kurzwahltaste Ermittlung der IP-Adresse mithilfe des 2N Network Scanners Die Anwendung wird zum Ermitteln der IP-Adressen aller Geräte 2N im lokalen Netzwerk verwendet. Die Applikation 2N Network Scanner kann von der Website 2N.com heruntergeladen werden.
  • Seite 44 Nach der Installation der Applikation 2N Network Scanner starten Sie die Applikation über das Startme­ nü des Betriebssystems Microsoft Windows. Nach dem Start sucht die Applikation automatisch im lokalen Netzwerk nach allen 2N Geräten, die eine per DHCP zugewiesene oder statisch eingestellte IP-Adresse haben. Diese Geräte werden dann in der Tabelle angezeigt.

  • Seite 45: Ermittlung Der Ip-Adresse Mittels Der Hardware

    Kurzanleitung TIPP Es wird empfohlen, ein Passwort zu verwenden, das schwer zu überwinden ist. Es wird nicht empfohlen, Namen, Ortsnamen oder Sachen in Passwörtern zu verwenden, insbeson­ dere solche, die einen direkten Bezug zum Benutzer haben. Für höhere Sicherheit des Passworts empfehlen wir: •...

  • Seite 46: Aktualisierung Der Firmware

    Kurzanleitung Aktualisierung der Firmware Bei der Installation von 2N IP Solo wird empfohlen, gleichzeitig die Gerätefirmware zu aktualisieren. Die neueste Gerätefirmware finden Sie unter 2N.com. Die Firmware kann über die webbasierte Konfigurationsschnittstelle in der Sektion System > Wartung aktua­ lisiert werden, siehe das Konfigurationshandbuch des Geräts.

  • Seite 47: Wiederherstellung Der Werkseinstellung

    Wenn Sie Anrufe mit einer Taste am Gerät tätigen, müssen Sie dem Benutzer unter Hardware > Tasten eine Kurzwahltaste zuweisen, siehe Um einen Anruf erfolgreich zu tätigen, muss 2N auf dem gewählten Gerät aktiviert sein Lokale Anrufe. Verbindung mit anderen Geräten Erstellen Sie einen neuen Kontakt, indem Sie auf Benutzer hinzufügen oder öffnen Sie ein Detail eines...
  • Seite 48 Geben Sie die Ziel-IP-Adresse oder den SIP-URI „Benutzername @hostitel“ (z. B.: „johana @2 .255.4.255“ oder „johana@calls.2N.com“). Geben Sie für Ortsgespräche die ID des angerufenen Geräts 2N ein, die im Menü angezeigt wird Ortsgespräche in der Web-Konfigurationsoberfläche des aufgerufe­ nen Geräts.

  • Seite 49: Gerätesteuerung

    • Rufen Sie andere Geräte über die Kurzwahltaste an • eingehende Anrufe annehmen und ablehnen • Aktivieren und deaktivieren Sie Benutzer oder Profile über die mobile Anwendung 2N My2N LED-Piktogramme Das folgende Foto zeigt die Position der Elemente auf der Vorderseite des Geräts.

  • Seite 50: Wartung - Reinigung

    Wartung - Reinigung Wartung - Reinigung 2N IP Solo enthält keine umweltschädlichen Komponenten. Entsorgen Sie das Gerät im Einklang mit den geltenden Rechtsvorschriften. Beim Gebrauch kommt zur Oberflächenverschmutzung. Zur Entfernung des Schmutzes genügt meistens ein weiches mit sauberem Wasser angefeuchtetes Tuch. Zur Reinigung nehmen Sie Mittel her, die für Brillen, Optik, Bildschirme usw.

  • Seite 51: Problemlösung

    Problemlösung Problemlösung Die am häufigsten gelösten Probleme finden Sie auf den Seiten https://www.2n.com/faqs.

  • Seite 52: Technische Parameter

    IEEE PoE 802.3af (Class 0, max. 12,95 W) Externe Quelle 12 V ±15 % / 2 A DC WARNUNG 2N IP Solo Eine gleichzeitige Stromversorgung über eine externe Quelle und PoE ist nicht möglich. Bei einem kombinierten Anschluss besteht die Gefahr einer Beschädigung des Gerätes. Signalisierungsprotokoll...

  • Seite 53: Audiostream

    Technische Parameter Audiostream • RTP Protokolle • RTSP Verwendete Codecs und Bandbreite • G.711 (PCMA, PCMU) – 64 kbit/s (mit 85,6 kbit/s-Hea­ dern) • G.729 – 16 kbit/s (mit 29,6 kbit/s-Headern) • G.722 – 64 (mit 85,6-kbit/s-Headern) • L16/16kHz – 256 kbps (mit Headern 277,6 kbps) Kamera Sensor 1/3'' farbig CMOS...
  • Seite 54 Technische Parameter Videostream • H.263 Codecs für Videoanrufe • H.263+ • H.264 • MJPEG Im Menü werden die Datenströme der Videocodecs für den Anruf eingestellt Dienste > Telefon > Video, zum Streamen im Menü Dienste > Streaming > RTSP. Die eingestellte Bit­ rate stellt den Wert dar, dem sich der Codec im langjährigen Mittel annähern sollte.
  • Seite 55 Technische Parameter Schnittstelle Unterstützte Protokolle SIP2.0, DHCP opt. 66, SMTP, 802.1x, RTSP, RTP, TFTP, HTTP, HTTPS, Syslog, ONVIF Passiver Schalter Schalt- u. Trennkontakt NO/NC, max. 30 V / 1 A AC/DC Mechanische Parameter Körpermaterial • Schwarze Version: • Material – Zamak 410 – Zn95Al4Cu1 •...

  • Seite 56: Allgemeine Anweisungen Und Vorsichtsmaßnahmen

    Hersteller haftet für keine Schäden, die mit der Verwendung des ursprünglichen Passwortes entstehen. Der Hersteller haftet auch für keine Mehrkosten, die dem Kunden durch Telefongespräche auf Linien mit erhöhtem Tarif entstehen. Richtlinien, Gesetze und Anordnungen 2N IP Solo entspricht den folgenden Richtlinien und Vorschriften: • 2012/19/EU über Elektro- und Elektronik-Altgeräte.

  • Seite 57: Industry Canada

    Allgemeine Anweisungen und Vorsichtsmaßnahmen • 2014/30/EU über die elektromagnetische Verträglichkeit • 2014/35/EU über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen • 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik­ geräten Industry Canada Dieses Gerät der Klasse B entspricht den Anforderungen des kanadischen Standards ICES/NMB-003. Dieses Gerät wurde gemäß...

  • Seite 58: Gesetzgebung Thailands

    Allgemeine Anweisungen und Vorsichtsmaßnahmen Gesetzgebung Thailands Gesetzgebung Japans 本製品は、特定無線設備の技術基準適合証明 を受けています。 この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。 この場合には使用者が適切な対策を講ずるよう要求されることがあります。VCCI‒A 本製品は、シールドネットワークケーブル(STP)を使用して接続してください。また適切に接地してくださ い。 本製品は電気通信事業者（移動通信会社、固定通信会社、インターネットプロバイダ等）の通信回線（公衆 無線 LAN を含む）に直接接続することができません。本製品をインターネットに接続する場合は、必ずル ータ等を経由し接続してください。 Umgang mit Altelektrogeräten und gebrauchten Akkumulatoren Gebrauchte Elektrogeräte und Akkumulatoren gehören nicht in den Hausmüll. Ihre ungerechte Entsorgung könnte zu Umweltschäden führen! Die aus dem Haushalt stammende Elektrogeräte nach ihrer Brauchbarkeit, sowie gebrauchte aus Geräten herausgenommene Akkumulatoren sind in spezielle Sammelstellen abzugeben oder dem Verkäufer oder Hersteller zurückzugeben, der umweltgerechte Verarbeitung gewährleistet.
