Kennzeichnung der Komponenten des Dosiersystems

Einzel-Ram

HINWEIS: A . 1 zeigt eine typische E-Flo iQ Dosier-
BB
systeminstallation mit einzelnem iQ Ram-Zufuhrgerät,
Schläuchen, Steckern und einem iQ Dosierventil.
Einige Installationen benötigen gegebenenfalls nur
einen Schlauch je nach Anforderungen des Systems.

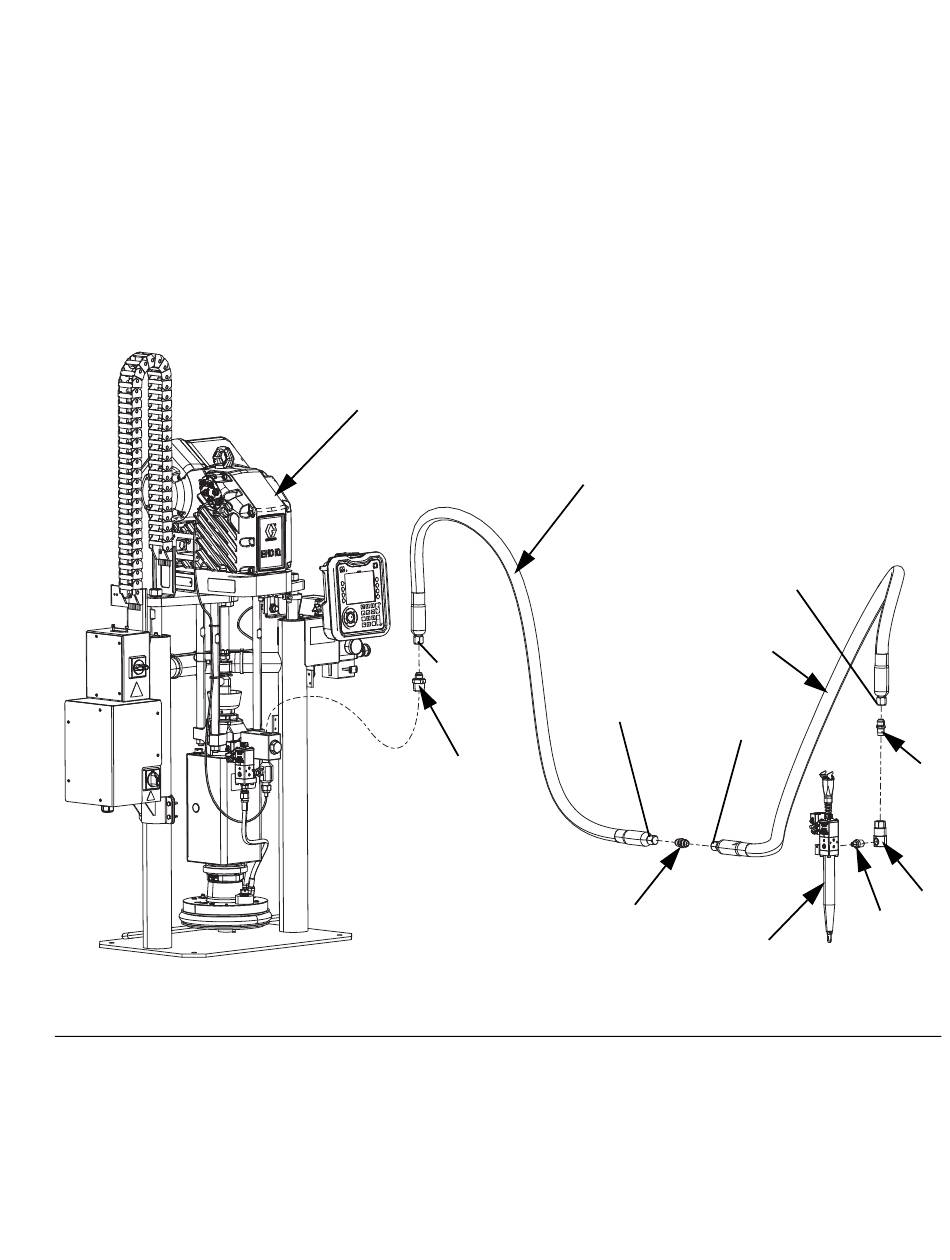

A . 1: Einzelnes E-Flo iQ Dosiersystem
BB
Legende:
A iQ Ram-Zufuhrgerät
B iQ Dosierventil
C Versorgungsschlauch 1
D Versorgungsschlauch 2
E Fitting des Ram-Zufuhrsystems an Versorgungsschlauch 1
3A7775B
A
*Rund
Elektrischer
Anschluss
E
F
G
H
J
* Gilt nur für beheizte Schläuche.
Kennzeichnung der Komponenten des Dosiersystems
C
*Quadratisch
*Rund
Elektrischer
Elektrischer
Anschluss
Anschluss
F
Fitting von Versorgungsschlauch 1 an
Versorgungsschlauch 2
Fitting von Versorgungsschlauch 2 an Drehgelenk
Drehgelenkfitting
Drehgelenkfitting an Ventil
*Quadratisch
Elektrischer
Anschluss
D
G
H
J
B
