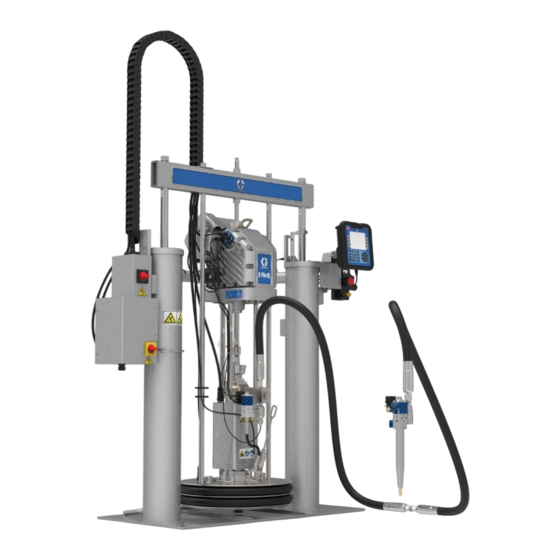

Graco E-Flo iQ Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Graco Anleitungen
  4. Messgeräte
  5. E-Flo iQ
  6. Installationsanleitung

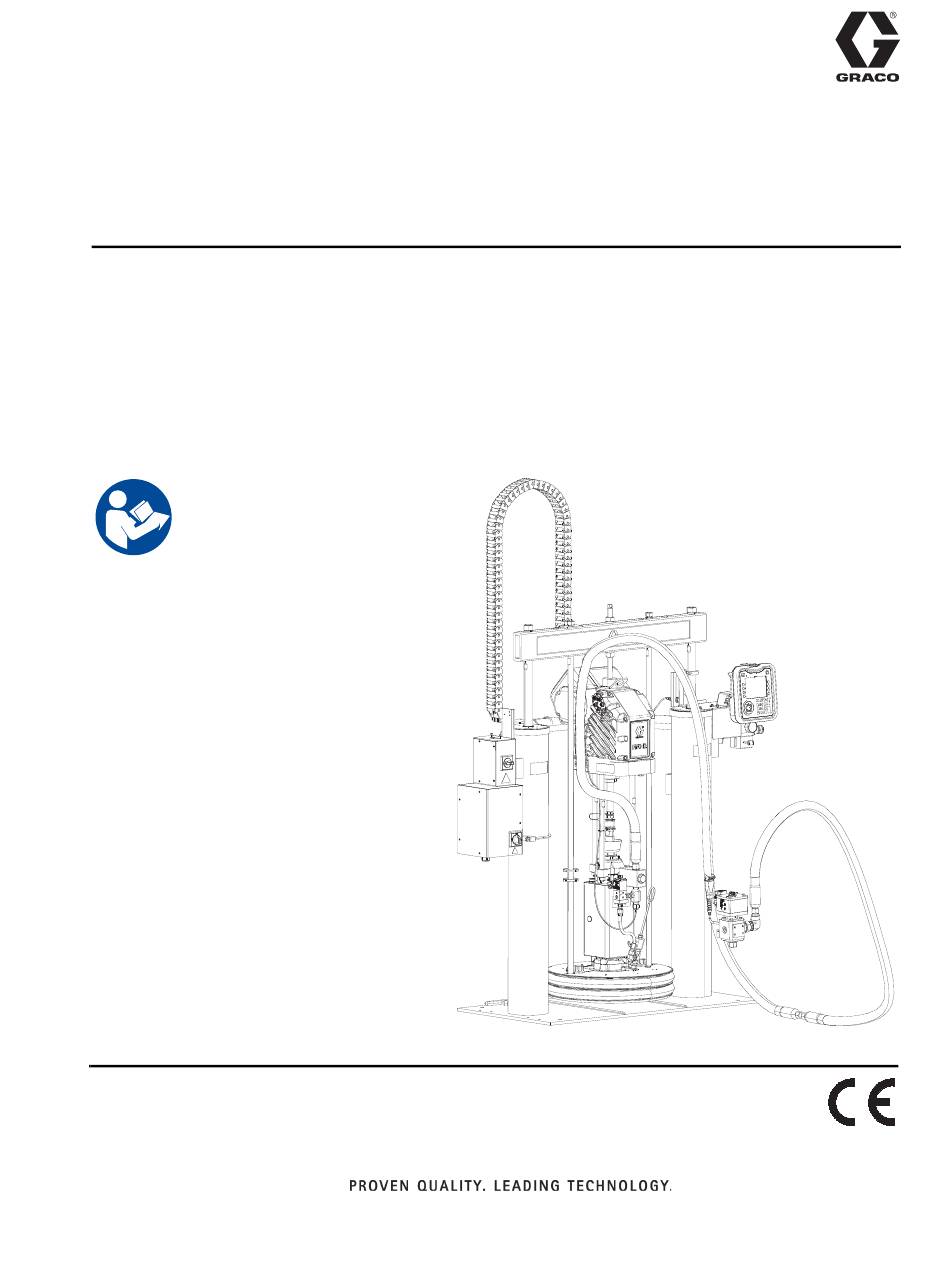

Graco E-Flo iQ Installationsanleitung

Für urethan
Vorschau ausblenden Andere Handbücher für E-Flo iQ:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installation – Komponenten
®
E-Flo
für Urethan
Zum Dosieren von Einkomponenten-Urethan. Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Bereichen und in als Gefahrenzone
klassifizierten Bereichen nicht geeignet.
Siehe Seite 4 für Informationen zu
Systemkomponenten.
Wichtige
Sicherheitsanweisungen
Alle Warnhinweise und
Anweisungen in diesem Handbuch
und damit zusammenhängenden
Handbüchern vor Verwendung des
Geräts gründlich lesen.
Alle Anweisungen an einem
sicheren Ort aufbewahren.
iQ Dosiersystem
3A8543A
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco E-Flo iQ

Inhaltszusammenfassung für Graco E-Flo iQ

  • Seite 1 Installation – Komponenten ® E-Flo iQ Dosiersystem für Urethan 3A8543A Zum Dosieren von Einkomponenten-Urethan. Anwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Bereichen und in als Gefahrenzone klassifizierten Bereichen nicht geeignet. Siehe Seite 4 für Informationen zu Systemkomponenten. Wichtige Sicherheitsanweisungen Alle Warnhinweise und...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sachverwandte Handbücher....3 Wartung ....... . . 40 Modelle .

  • Seite 3: Sachverwandte Handbücher

    Graco-Standardgarantie....80 Beschreibung Graco-Informationen ..... . 80 Englisch...

  • Seite 4: Modelle

    Modelle Modelle Informationen zu den Komponenten des Dosiersystems finden Sie unter Kennzeichnung der Komponenten des Dosiersystems auf Seite 9. Einzel-Systeme Haupt- WIP-Schl schlauch- auch- Ram- Platten- Teile-Nr. länge länge Schlauch Option option Pumpenoption Ventiloption 26B543 10 ft 26B544 15 ft Keiner 26B545 20 ft...

  • Seite 5: Dosiersystemdruck5

    Modelle Dosiersystemdruck Aufgrund von Faktoren wie der Ausführung des Dosiersystems, dem zu pumpenden Material und der Durchflussrate erreicht der dynamische Druck nicht den angegebenen Betriebsdruck (Blockierdruck) des Systems. Betriebsdruck (Blockierdruck) Max. dynamischer (Betriebs-) der Pumpe Druck Unterpumpengröße 4,000 29,0 3.905 26,9 200CS/CM 3A8543A...

  • Seite 6: Warnhinweise

    Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden.
  • Seite 7 Warnhinweise WARNUNG GEFAHR DURCH BEWEGLICHE TEILE Bewegliche Teile können Finger oder andere Körperteile einklemmen, verletzen oder abtrennen. • Abstand zu beweglichen Teilen halten. • Das Gerät niemals ohne Schutzvorrichtungen oder Schutzabdeckungen in Betrieb nehmen. • Das Gerät kann sich ohne Vorwarnung in Betrieb setzen. Vor der Überprüfung, Bewegung oder Wartung des Geräts eine Druckentlastung durchführen und alle Energiequellen abschalten.
  • Seite 8 Warnhinweise WARNUNG SPRITZGEFAHR Heiße oder giftige Flüssigkeiten können schwere Verletzungen verursachen, wenn Spritzer in die Augen oder auf die Haut gelangen. Beim Ausblasen der Folgeplatte können es zu Spritzern kommen. • Bei minimalem Luftdruck die Platte vom Behälter abnehmen. GEFAHR DURCH GIFTIGES MATERIAL ODER DÄMPFE Giftige Materialien oder Dämpfe können schwere oder tödliche Verletzungen verursachen, wenn sie in die Augen oder auf die Haut gelangen oder geschluckt oder eingeatmet werden.

  • Seite 9: Kennzeichnung Der Komponenten

    Kennzeichnung der Komponenten des Dosiersystems Kennzeichnung der Komponenten des Dosiersystems Einzel-Ram HINWEIS: A . 1 zeigt eine typische E-Flo iQ Dosiersysteminstallation mit einzelnem iQ Ram-Zufuhrgerät, Schläuchen, Steckern und einem Axial-Dosierventil. Bei einigen Installationen ist je nach den Anforderungen des Systems möglicherweise nur ein Schlauch erforderlich.

  • Seite 10: Tandem-Ram

    Tandem-E-Flo iQ-Dosiersysteme bestehen aus zwei HINWEIS: A . 2 zeigt eine typische Installation eines Ram, die über einen 3-Wege-Block mit Kugelventilen E-Flo iQ-Dosiersystems mit einem Tandem iQ verbunden sind und über ein einziges ADM gesteuert Ram-Zufuhrgerät, Schläuchen, Anschlüssen und werden. Tandem-E-Flo iQ-Dosiersysteme arbeiten einem iQ-Dosierventil.

  • Seite 11: Komponentenbezeichnung Der

    Komponentenbezeichnung der Versorgungseinheit Komponentenbezeichnung der Versorgungseinheit iQ Ram-Zufuhrgerät ACHTUNG Das iQ Ram-Zufuhrgerät stets an den D200s 6,5”, mit zwei Säulen entsprechenden Hebepunkten anheben (siehe . 3). System auf keine andere Weise anheben. Wenn dieses nicht an den Hebepunkten angehoben wird, so kann dies zu einer Beschädigung des Zufuhrsystems führen.

  • Seite 12: Trennen Der Spannungsversorgung

    Komponentenbezeichnung der Versorgungseinheit Trennen der Spannungsversorgung Jedes E-Flo iQ Dosiersystem verfügt über einen rot-gelben Trennschalter, der die Stromzufuhr zum gesamten System unterbricht. Der Trennschalter (AZ) befindet sich am Heizungsschaltkasten (AX), siehe A . 4. Es gibt auch einen rot-schwarzen Stromanschlusskasten-Schalter (AK), der sich am Stromanschlusskasten (AJ) befindet.

  • Seite 13: Integrierte Luftregler (Ag)

    Komponentenbezeichnung der Versorgungseinheit Integrierte Luftregler (AG) Luftleitungszubehör Zum integrierten Luftregler gehören: Siehe A . 3. • Hauptluft-Schieberventil (BA): Zum Ein- und • Ablassventil der Luftleitung (AS) (nicht Ausschalten der Luftversorgung zum iQ enthalten): Entfernt kondensiertes Wasser aus Ram-Zufuhrgerät. Wenn das Ventil geschlossen der Luftleitung.

  • Seite 14: Erweitertes Anzeigemodul (Adm)

    Komponentenbezeichnung der Versorgungseinheit Erweitertes Anzeigemodul (ADM) Vorder- und Rückansicht . 6: ADM-Komponentenbezeichnung Legende: CA Einschalten/Ausschalten CG Sperre/Setup Schaltet das System ein oder aus. Umschaltung Schaltet zwischen Betriebsbildschirmen und dem zwischen System aktiv und nicht aktiv. iQ-Menü um. CB Systemstatus-Anzeige (LED) CH Pfeiltasten CC Pumpen-Softstopp Zum Navigieren innerhalb eines Bildschirms,...

  • Seite 15: Komponentenbezeichnung Der Platte (Ad)

    Komponentenbezeichnung der Versorgungseinheit Komponentenbezeichnung der Platte (AD) Legende: EA Platte EB Abstreifer EC Heizungsabdeckung EE Entlüftungsstab EG Entlüftungsöffnung EH Luftunterstütztes Druckluft-Rückschlagventil EJ Abstreifplatte (unter Abstreifer) EK Runddichtring (nicht abgebildet) EL Plattenventilöffnung EM Plattenventilkappe 3A8543A...

  • Seite 16: Antriebs

    Komponentenbezeichnung der Versorgungseinheit Kommunikationsanschlüsse des elektrischen Antriebs Einzel-Ram Anschluss 1 Anschluss 2 Anschluss 4 Verbindung Verbindung Anschluss 3 Anschluss 4 Anschluss 6 Anschluss 3 Anschluss 5 Pumpen- magnet- Dosier- ventil ventil- Stroman- (M8, Magnet- schluss- 4-polig) ventil kasten Stroman- (M8, Anschluss schlusskasten 4-polig)
  • Seite 17 Komponentenbezeichnung der Versorgungseinheit Tandem-Ram Anschluss 1 Verbindung Verbindung Anschluss 2 Anschluss 4 Anschluss 3 Anschluss 4 Anschluss 6 Anschluss 3 Anschluss 5 Pumpen- magnet- Tandem- Tandem- ventil block Dosier- Block diskre- Stroman- (M8, ventil- ter Roboter schluss- 4-polig) Magnet- Anschluss kasten ventilverteiler Verteiler...

  • Seite 18: Installieren Des Tandem-Systems

    Komponentenbezeichnung der Versorgungseinheit Installieren des Tandem-Systems 1. Das Kabel von Anschluss C1 an Ram 1 entfernen und in die Buchse am Verteiler stecken. Der Verteiler ist im Tandemsatz enthalten. 2. Das 0,4 m lange Kabel (121226), das im Tandemsatz enthalten ist, vom Steckerende des Verteilers an Teil C1 an Ram 1 anschließen.
  • Seite 19 6. Die Leitung LOW des Verteilerkabels (SP) mit dem Niedrigfüllstandssensor (LL) verbinden. 7. Den Niedrigstandssensor (LL) auf die gewünschte Höhe für die Aktivierung des Sensors anheben/absenken. 8. Für die Einrichtung des Niedrigstandssensors siehe die Betriebsanleitung des Zufuhrsystems E-Flo iQ. 3A8543A...

  • Seite 20: Anschlüsse Des Stromanschlusskastens Und Heizungsschaltkastens

    Komponentenbezeichnung der Versorgungseinheit Anschlüsse des Stromanschlusskastens und Heizungsschaltkastens Einzel-Ram . 11 Legende: C1 GCA CAN-Anschluss (an ADM) C2 GCA CAN-Anschluss (an CGM) C3 Niedrig- und Leerstandssensor-Eingang C4 Digitalintegrationskabel C5 Beheizter Schlauch-/Zubehöranschluss C6 Beheizter Pumpenanschluss C7 Beheizter Plattenanschluss AK Schalter des Stromanschlusskastens AZ Trennschalter AMZ Auto-Multi-Zone 3A8543A...
  • Seite 21 Komponentenbezeichnung der Versorgungseinheit Tandem Ram . 12 iQ Ram-Zufuhrgerät 1 iQ Ram-Zufuhrgerät 2 Legende: Legende: C1 GCA CAN-Anschluss (an ADM Verteilerkabel an C1 GCA CAN-Anschluss (an ADM Verteilerkabel an Tandemblock (R) mit dem enthaltenen CAN-Kabel Tandemblock (R) mit dem enthaltenen CAN-Kabel (124003)) (124003)) C2 GCA CAN-Anschluss (an CGM)

  • Seite 22: Installation

    Installation Installation Erdung Das Gerät muss geerdet sein, um das Risiko von Die Verkabelung darf ausschließlich von einem statischer Funkenbildung und Stromschlag zu ausgebildeten Elektriker ausgeführt werden und verringern. Elektrische oder statische Funkenbildung muss sämtliche Vorschriften und Bestimmungen des kann dazu führen, dass Dämpfe sich entzünden oder Landes erfüllen.

  • Seite 23: Stromversorgung

    Installation Stromversorgung 2. Die Schrauben lösen und die Abdeckung (318) am Stromanschlusskasten (AJ) abnehmen. Jedes iQ Ram-Zufuhrgerät benötigt einen separaten 3. Die Schrauben lösen und die Abdeckung (350) Stromkreis, der durch einen Schutzschalter geschützt am Heizungsschaltkasten (AX) abnehmen. werden muss. 4.

  • Seite 24: Fassstopper Anbringen

    Installation Fassstopper anbringen Belüfteten Öldeckel vor der Verwendung installieren Die iQ Ram-Zufuhrgeräte werden mit vorinstallierten Fassstoppern geliefert, die die Positionierung des Das Antriebsgetriebe wird ab Werk mit Ölvorfüllung Fasses an der Ram-Baugruppe (AA) erleichtern geliefert. Der provisorische geschlossene Deckel sollen. Ersatzteile sind in Satz 255477 enthalten. verhindert, dass Öl während des Versands austritt.

  • Seite 25: Gerät Einrichten

    Schläuche und Fittinge E, N, P HINWEIS: Eine Reihe von Optionen sind für Fittinge, Schläuche und Kabel für das E-Flo iQ Dosiersystem A, K erhältlich. Ihre können sich im Aussehen von den in . 1 auf Seite 9 und A .
  • Seite 26 Gerät einrichten c. Tandemschlauch 1 (L) und Tandemschlauch 2 7. Bei Verwendung von zwei Schläuchen den (M) vom Zufuhrsystem am Tandemblock (R) Versorgungsschlauch 2 (D) mit dem Einlassfitting anschließen. Siehe A . 19. am Dosierventil (B verbinden. Bei Verwendung von nur einem Schlauch den d.

  • Seite 27: Elektrische Anschlüsse

    Gerät einrichten Elektrische Anschlüsse Druckwandler 1. Bei Verwendung eines einzelnen iQ Ram-Zufuhrsystems das Druckwandlerkabel (PC) vom Dosierventil (B) an Anschluss 6 am elektrischen Antrieb (AB) anschließen. Siehe Kommunikationsanschlüsse des elektrischen Antriebs für Einzel-Rams auf Seite 16. 2. Bei Verwendung eines Tandem iQ Ram-Zufuhrsystems: a.
  • Seite 28 Gerät einrichten Dosierventil-Magnetventil 3. Bei Verwendung eines iQ Ram-Einzelzufuhrsystems: a. Das Magnetventilkabel (VC) an das 4-polige M8-Ende des Verteilerkabels am Anschluss 4 des elektrischen Antriebs (AB) anschließen. Siehe Kommunikationsanschlüsse des elektrischen Antriebs für Einzel-Rams auf Seite 16. Siehe A . 24. b.

  • Seite 29: Heizungsanschlüsse

    Gerät einrichten Heizungsanschlüsse Beispiel 1: Einzelsystem mit zwei beheizten Schläuchen und einem beheizten Dosierventil. (Schläuche und Zubehör) • Schlauch 1 – Elektrischer Rundstecker an Anschluss 1 (C5). 1. Die beheizten Schläuche (mit elektrischen Rundsteckern) an die Anschlüsse 1, 2 oder 3 (C5) •...
  • Seite 30 Gerät einrichten Beispiel 2: Tandemsystem mit drei beheizten • Schlauch 3 – Vom Tandemblock – elektrischer Schläuchen, einem beheizten Tandemblock und Rundstecker 2 (C5) von Ram 1 oder Ram 2. * einem beheizten Dosierventil. • Beheiztes Ventil – Viereckiger elektrischer •...

  • Seite 31: Ölertasse

    Gerät einrichten Ölertasse Vor Arbeitsbeginn die Ölertasse (AN) zu 1/3 mit Graco-TSL-Flüssigkeit oder einem verträglichen Lösungsmittel füllen. Festziehen der Ölertasse Die Ölertasse (AN) wird werksseitig festgezogen. Die Halspackungsdichtungen bei Severe-Duty-Pumpen ermüden jedoch möglicherweise mit der Zeit. Überprüfen Sie nach dem ersten Start das Anzugsmoment der Ölertasse in kurzen und nach der ersten Produktionswoche in regelmäßigen Abständen.

  • Seite 32: Richtlinien Zur Schlauchpflege

    Die Schläuche abhängig von den Betriebsbedingungen in regelmäßigen Abständen ersetzen. HINWEIS: Den Druck in den Schlauchgruppen prüfen. Siehe die Betriebsanleitung des E-Flo iQ Schlauch nicht einklemmen, zusammendrücken oder Dosiersystems bezüglich Anweisungen zum mit Kabelbinder fixieren. Ansaugen des Systems. Die Schlauchverbindungen sorgfältig auf Dichtheit prüfen.

  • Seite 33: Spülen Vor Der Inbetriebnahme

    Um eine Verunreinigung des Materials mit Öl zu vermeiden, das Gerät vor der Inbetriebnahme mit einem verträglichen Lösungsmittel spülen. Siehe die Betriebsanleitung des E-Flo iQ Dosiersystems zu Informationen über das Spülen des Geräts. Siehe Sachverwandte Handbücher auf Seite 3.

  • Seite 34: Widerstand Prüfen (Systeme Mit Heizung)

    Widerstand prüfen (Systeme mit Heizung) Widerstand prüfen (Systeme mit Heizung) Sensorwiderstand prüfen Widerstand des Heizgeräts prüfen Um die Gefahr von Körperverletzungen oder Schäden am Gerät zu vermeiden, muss der Schalter Um die Gefahr von Körperverletzungen oder des Stromanschlusskastens (AK) und der Schäden am Gerät zu vermeiden, muss der Schalter Trennschalter (AZ) bei Ausführung dieser des Stromanschlusskastens (AK) und der...
  • Seite 35 Widerstand prüfen (Systeme mit Heizung) Tabelle 1: Sensoren RTD-Bereich RTD Stift- Widerstand des Stiftnummern Anschluss Zone Komponente (Ohms) nummern Heizelements (Ohm) der Heizung Siehe Schlauch- Siehe Schlauch- Beheizter Schlauch G, K Handbuch Handbuch Beheiztes Siehe Zubehör- Siehe Zubehör- M, K Zusatzbehör 1 Handbuch Handbuch...

  • Seite 36: Druckentlastung

    Softkey-Taste drücken, um das Axial-Dosierventil (B) zu schließen. HINWEIS: Zur Druckentlastung des gesamten E-Flo iQ Dosiersystems die Schritte 1 bis 12 durchführen. Zur Druckentlastung der Materialseite 5. Mit dem Softkey den die Luft am Ram-Zylinder belassen und Schritte 1 bis Ventildruckentlastungsmodus beenden.
  • Seite 37 Druckentlastung 7. Das Pumpenentlüftungsventil (AM) öffnen. Einen Behälter zum Auffangen des auslaufenden Materials bereithalten. 8. Das Pumpenentlüftungsventil (AM) so lange geöffnet lassen, bis das Gerät wieder dosierbereit ist. 9. Wenn die Vermutung besteht, dass das Dosierventil verstopft it oder dass sich der Druck nicht vollständig abgebaut hat: a.

  • Seite 38: Pumpe Abschalten Und Pflegen

    Hubposition, um zu verhindern, dass Material auf der freiliegenden Kolbenstange antrocknet und die Halspackungen beschädigt. Siehe die Betriebsanleitung des E-Flo iQ Zufuhrsystems zu Informationen über den Tippbetrieb der Pumpe. Siehe Sachverwandte Handbücher auf Seite 3. 5. Pumpe immer spülen, bevor das Material an der Kolbenstange antrocknen kann.
  • Seite 39 Pumpe abschalten und pflegen 2. Den Ram-Luftregler (BB) auf 0 psi stellen. 3. Ram-Richtungsventil (BC) in die Position OBEN bringen. 4. Den Druck am Ram-Luftregler langsam erhöhen, bis die Platte (AD) beginnt, sich anzuheben, und sofort die Ausblas-Taste (BE) drücken und halten, bis die Platte vollständig außerhalb des Fasses ist.

  • Seite 40: Wartung

    Änderung der im Werk eingestellte Lagervorspannung und zu einer Verkürzung der Lebensdauer führen. ACHTUNG Nur Öl mit der Graco-Teilenummer 16W645 Plan zur vorbeugenden Wartung verwenden. Öl einer anderen Marke schmiert möglicherweise nicht richtig und kann zu Wie oft Ihr System gewartet werden muss, hängt ganz Beschädigungen des Antriebsstrangs führen.

  • Seite 41: Wartung Der Platte

    Wartung Wartung der Platte Ausbau und Wiedereinbau der Abstreifer Plattenabstreifer entfernen 1. Die Druckentlastung auf Seite 36 durchführen. 2. Den Schalter des Stromanschlusskastens (AK) 1. Den Schritten unter Wechseln der Fässer auf und den Trennschalter (AZ) ausschalten. Seite 38 folgen. 3.

  • Seite 42: Recycling Und Entsorgung42

    Wartung Recycling und Plattenabstreifer wieder einbauen Entsorgung 1. Werkzeuge aus Holz oder Kunststoff verwenden, um eine Beschädigung des Abstreifers (EB) zu verhindern. Sämtliches Material aus den Dichtungsnuten entfernen. Ende der Produktlebensdauer 2. An der Unterseite beginnen und einen Abstreifer Das Produkt an seinem Gebrauchsende auseinander (EB) im Winkel über die Rückseite der Platte (AD) nehmen und auf verantwortungsvolle Weise recyceln.

  • Seite 43: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung 2. Prüfen, ob eines der beschriebenen Probleme mit entsprechender Ursache vorliegt, bevor Ram, Pumpe oder Platte auseinandergebaut wird. HINWEIS: Beschreibungen der ADM-Diagnosecodes finden Sie in der Betriebsanleitung des Zufuhrgeräts. HINWEIS: Informationen zur 1. Vor der Überprüfung oder Reparatur des Ram, Pumpen-Störungsbehebung finden Sie in Ihrem der Pumpe oder Platte Druckentlastung, Pumpensystem-Handbuch.

  • Seite 44: Störungsbehebung Beim Heizungsschaltkasten

    Fehlerbehebung Störungsbehebung beim Heizungsschaltkasten Problem Ursache Lösung System erwärmt sich nicht. Durchgebrannte Sicherung. Sicherung austauschen. Übertemperatur-Schalter ausgelöst. Widerstand des Übertemperatur- Schalters messen. Widerstand sollte bei Raumtemperatur nahe 0 Ohm liegen. Wenn offen, Übertemperatur- Schalter ersetzen. Kabel an Übertemperatur-Schalter Verbindung des Kabels an ab oder gebrochen.

  • Seite 45: Reparatur

    Reparatur Reparatur Anbringen der Platte 55-Gallonen-Platte Trennen der Pumpe von 1. O-Ring (428) aus dem Montagesatz auf Platte (AD) aufsetzen. Wenn an der Platte befestigt, der Platte Unterpumpe (AC) auf Platte (AD) aufsetzen. Siehe A . 35. Die Pumpe ist mit verschiedenen Montagesätzen an den Platten befestigt.

  • Seite 46: Ausbau Der Unterpumpe

    Reparatur Ausbau der Unterpumpe 5. Antrieb (AB) anheben: a. Mutter (105a) unter dem Ram-Balken lösen und sie entlang der Gewindestange (106) bis zum Hebering-Adapter (107) drehen, der den Antrieb (AB) hält. Schraubenschlüssel verwenden, um Mutter (105) auf Oberseite Die Vorgehensweise für den Ausbau der Unterpumpe (AC) ist davon abhängig, welcher Antrieb (AB) und des Ram-Balkens zu drehen und Antrieb (AB) welche Platte (AD) beim Gerät verwendet wird.

  • Seite 47: Einbau Der Unterpumpe

    Reparatur Antrieb ausbauen 7. Unterpumpe (AC) zu zweit herausheben. Um schwere Verletzungen bei Ein- und Ausbau des Antriebs zu verhindern, sicherstellen, dass der Antrieb jederzeit abgestützt wird. 1. Die Druckentlastung auf Seite 36 durchführen. 2. Die Stromversorgung zum Ram ausschalten: a.

  • Seite 48: Antrieb Einbauen

    Reparatur Antrieb einbauen Um schwere Verletzungen bei Ein- und Ausbau des Antriebs zu verhindern, sicherstellen, dass der Antrieb jederzeit abgestützt wird. D200s 6,5”-Ram-Zufuhrgeräte 55-Gallonen-Platte: 1. Geeignetes Hebezeug verwenden, Verbindungsstangen in die Unterpumpe (AC) . 39 einführen und Antrieb (AB) an Pumpe (AC) befestigen.

  • Seite 49: Reparatur Des Ram-Zufuhrgeräts

    Reparatur 2. Antrieb (AB) an die Stromversorgung anschließen. a-e von Schritt 4 auf Seite 47 in umgekehrter Reihenfolge durchführen. 3. Den Schalter des Stromanschlusskastens (AK) und den Trennschalter (AZ) einschalten. Reparatur des Ram-Zufuhrgeräts Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf Seite 36ausführen, wenn zur Druckentlastung TI10784A...
  • Seite 50 Reparatur 6. Haltering (136) entfernen. Dazu den 4. Haltering (134) und Zugbalken (219) montieren. vorstehenden Teil des Rings mit einer Zange Schritte unter Demontage des Ram-Kolbens in greifen und Ring aus seiner Nut herausdrehen. umgekehrter Reihenfolge ausführen. 7. Laufbuchse (135) von Kolbenstange (132) abziehen.

  • Seite 51: Elektrische Komponente(N) Des Heizungsschaltkastens Austauschen

    Reparatur Elektrische Komponente(n) des Heizungsschaltkastens austauschen 1. Den Trennschalter (AZ) in Stellung OFF drehen. 2. Die Tür (350) am Heizungsschaltkasten (AX) entfernen. 3. Ein nicht leitendes Sicherungsabziehwerkzeug GEFAHR zum Entfernen der durchgebrannten Sicherung GEFAHR EINES STARKEN STROMSCHLAGS verwenden. Dieses Gerät kann mit mehr als 240 V betrieben werden.

  • Seite 52: Austausch Des Erweiterten Anzeigemoduls (Adm)

    Reparatur Austausch des erweiterten c. Die vier Schrauben (333) für die Befestigung Anzeigemoduls (ADM) des AMZ an der Rückseite des Heizungsschaltkastens (AX) und das AMZ ACHTUNG entfernen. Im ADM sind wichtige Lebensdauer- und 4. Das neue AMZ einführen: Diagnosedaten gespeichert, die bei einem Austausch verloren gehen würden.

  • Seite 53: Sicherungen In Kabelbaum (25R652) Austauschen

    Reparatur Sicherungen in Kabelbaum (25R652) austauschen Der Kabelbaum wird mit installierten Sicherungen geliefert. Diese Schritte durchführen, um eine Sicherung auszutauschen. 1. Den Trennschalter (AZ) in Stellung OFF drehen. 2. Die Tür (350) des Heizungsschaltkastens abnehmen. 3. Den gefederten Sicherungshalter abschrauben, um ihn zu öffnen.

  • Seite 54: Teile

    Teile Teile D200s 6,5”-Ram-Zufuhrgeräte HINWEIS: Verwendung eines Tandemsystems ist das ADM nur mit dem iQ Ram-Zufuhrgerät 1 enthalten. Detailansicht A 102, 103, 107.108 Detailansicht B 107.108 107,108 3A8543A...
  • Seite 55 Teile D200s 6,5“-Ram-Zufuhrgeräte Men- Men- Pos. Teil Beschreibung Pos. Teil Beschreibung 130787 SENSOR, Pistolenlauf 102040 MUTTER 123673 KABELBAUM 110755 UNTERLEGSCHEIBE, einfach 255381 STELLGLIED, 117017 UNTERLEGSCHEIBE Niedrig-/Leer-Sensor, lackiert 15V954 ETIKETT, Absperrventil, HALTERUNG, lvl-Sensor, dual, Luftregler D200 ETIKETT, Querbalken 234966 ZUBEHÖRSATZ, C12509 ROHR, Nylon 100016 SICHERUNGSSCHEIBE...

  • Seite 56: D200S Pumpenhalterungen Für 200 Liter (55 Gallonen) Platte

    Teile D200s Pumpenhalterungen für 200 Liter (55 Gallonen) Platte Hinweis: Siehe Satz-Konfigurationstabelle auf Seite 54. 303, 305 302, 304 TI10771A Men- Pos. Teil Bezeichnung 15M531 STANGE, Platte 101015 SICHERUNGSSCHEIBE C19187 MUTTER 101533 FEDERRING 101535 MUTTER STANGE, Gewinde 15J991 ADAPTER, Hebering 15J993 HEBERING, Platte 3A8543A...

  • Seite 57: Stromanschlusskasten, System Mit Heizung

    Teile Stromanschlusskasten, System mit Heizung Siehe Detailansicht A Siehe Detailansicht B Siehe Detailansicht C Detailansicht C Detailansicht B Detailansicht A Men- Men- Pos. Teil Beschreibung Pos. Teil Beschreibung 320† 123967 KNOPF, Abschaltung durch 205* 108050 FEDERRING Bediener 217* 121518 SCHRAUBE 321†...

  • Seite 58: Heizungsschaltkasten

    Teile Heizungsschaltkasten 336, Men- Men- Pos. Teil Beschreibung Pos. Teil Beschreibung KABELBAUM, Erdung, Heizung HEIZUNGSSCHALTKASTEN, 121000 KABEL, CAN, IG/IG 0,5 m lackiert KABELBAUM, Strom, eingespeist 25R533 MODUL, GCA 441† 111307 SICHERUNGSSCHEIBE, außen 116595 SCHRAUBE 348† 16T440 KAPPE 121171 KABELZUGENTLASTUNG AUFKLEBER, mehrfach, SCHIENE, Montage Heizsteuerung 112776...

  • Seite 59: 55-Gallonen-Platte

    Teile 55-Gallonen-Platte 200 Liter (55 Gallonen) Platte, 255319 und 255320 Teile für 200-Liter-Platte (55 Gallonen) *428 *426 Men- Pos. Teil Beschreibung 257697 GRIFF, Entlüftungsbaugruppe 255652 DICHTUNG, Abstreifer, Behälter, *427 55 Gal., Neopren; nur für 255664. 255653 DICHTUNG, Abstreifer, Behälter, 55 Gal., EPDM; nur für 255663 und 255662.

  • Seite 60: Tandemblock, Urethan, 26B488

    Teile Tandemblock, Urethan, 26B488 487.488 Men- Men- Pos. Teil Beschreibung Pos. Teil Beschreibung 491* 25R439 SATZ, Niedrigstandssensor BLOCK, 3-Wege, S, 1” NPT 492* 121226 VENTIL, Shuttle 5/32 C38302 ANSCHLUSSSTÜCK, Nippel 493* 129301 KABEL, ext, TOF-Schlauch 15 ft 473* DICHTMITTEL, Edelstahlrohr C19441 FITTING, Winkelstück 521477 KUGELHAHN, 1”...

  • Seite 61: Sätze Und Zubehörteile

    Sätze und Zubehörteile Sätze und Zubehörteile Zubehörteile sind bei Graco erhältlich. Achten Sie darauf, dass die Größe aller Zubehörteile entsprechend den Anforderungen des Systems und für den richtigen Druck ausgelegt sind. Systemsätze und Zubehörteile Lichtsäulensatz, 255467 Für D200s Einzel-Zufuhrsysteme. Weitere Informationen siehe die Betriebsanleitung des E-Flo iQ Zufuhrsystems.

  • Seite 62: Fässersätze Und Zubehörteile

    Sätze und Zubehörteile Tandemblock-Ständer, 26B482 Zur Montage des Tandemblock-Ständers: Nur zur Verwendung mit Tandem-Systemen. 1. Entsprechend den Löchern im Träger (551) des Tandemblock-Ständers Löcher für 13 mm (1/2”) Verankerungen bohren. 2. Träger (551) mit 13-mm-Verankerungen (1/2”) im Fußboden befestigen, die lang genug sind, um Umkippen des Tandemblock-Ständers zu verhindern.

  • Seite 63: E/A-Kabel, 122029

    Sätze und Zubehörteile E/A-Kabel, 122029 Heizungsverlängerungskabel Informationen für Einrichtung und Teil Beschreibung Länge Anschlussbelegungen siehe die Betriebsanleitung des E-Flo iQ Zufuhrsystems. 129300 4,6 m KABEL, ext, TOF-Schlauch 129301 7,6 m KABEL, ext, TOF-Schlauch Teil Beschreibung Länge 15,0 m 128441 KABEL, GCA, M12-8p Kabelsätze...

  • Seite 64: Check-Mate 200 Cs Pumpenheizungssatz, 25R450

    Sätze und Zubehörteile Check-Mate 200 CS Pumpenheizungssatz, 25R450 Siehe Detailansicht A Detailansicht A . 49: Check-Mate 200 CS Pumpenheizungssatz, 25R450 Men- KABELBAUM, Heizung, Pumpe Nr. 2 Pos. Teil Beschreibung 116343 SCHRAUBE 121980 HEIZUNG, Pumpe, 725 Watt 111307 UNTERLEGSCHEIBE HALTER, 100166 MUTTER 18B862 Widerstandstemperatursensor,...

  • Seite 65: Plattenheizungssatz, 25R451

    Sätze und Zubehörteile Plattenheizungssatz, 25R451 Detailansicht B 530, 531 Detailansicht D Detailansicht A 533, 534 Detailansicht C . 50: Plattenheizungssatz, 25R451 Pos. Teil Beschreibung Menge 116343 SCHRAUBE KABELBAUM, Heizung, ABDECKUNG, Platte, 25R666 Abstreifer, 55 Gallonen beheizt, hinten ABDECKUNG, Platte vorn, LEITER, Block, Heizung Baugruppe BOLZEN...

  • Seite 66: Sätze Kommunikationsmodul (Cgm)

    Sätze und Zubehörteile Sätze Kommunikationsmodul (CGM) CAN-Anschluss 2 CAN-Anschluss 1 . 51: CGM CAN-Anschlüsse . 52: Demontage des CGM 5. Mit den vier im Satz enthaltenen M4-0,7 x 20 mm CGM-Sätze Montageschrauben die Basis (DD) in den Heizungs- gebohrten Löchern montieren. Teilenummer Beschreibung optionen 6.
  • Seite 67 Sie im Handbuch Modulprogrammierung Graco-Steuerungsarchitektur. Siehe Sachverwandte Handbücher auf Seite 3. 13. Einzelheiten über das Einrichten der Feldbus-Anschlussbelegung und das Konfigurationsverfahren des Feldbus finden Sie in der Betriebsanleitung des E-Flo iQ Zufuhrsystems. Siehe Sachverwandte Handbücher auf Seite 3. Feldbus Anschluss . 54: CGM-Feldbus-Anschluss...

  • Seite 68: Plattenventilsatz, Urethan, 26B637

    Sätze und Zubehörteile Plattenventilsatz, Urethan, 26B637 . 55: Plattenventilsatz, Urethan, 26B637 Pos. Teil Beschreibung Menge 711 123140 FITTING, Kappe VENTIL, 25, npt/b, 000, DICHTMITTEL, 701 V25AB000BA 712 --- Einst./Mag., ohne Heizung Edelstahlrohr 702 100721 STOPFEN, Rohr 713 --- SCHLAUCH, Einheit FITTING, Stecker, NPT x JIC 1 703 121310 714 ---...
  • Seite 69 Antrieb (AB) anschließen. HINWEIS: Den Kreislaufschlauch (713) erst am Plattenventilfitting (703) anbringen, bis das Material in das Plattenventil (701) geladen worden ist. Siehe die E-Flo iQ Betriebsanleitung zu Anweisungen zum Laden des Materials in die Platte und das Plattenventil. . 56 9.
  • Seite 70 Sätze und Zubehörteile 14. Das Nylonrohr (715) am Bogenfitting (716) und Plattenventil (701) anschließen. . 57 3A8543A...

  • Seite 71: Abmessungen

    Abmessungen Abmessungen Abmessungen Siehe Typenschild (ID) zum Gewicht des Ram-Größe mm (Zoll) Ram-Zufuhrgeräts. Gesamthöhe (A) 2438 (96) Ram-Höhe (B) 1753 (69) Erweiterte Ram-Höhe (C) 3175 (125) Sockeltiefe (D) 635 (25) Maschinenbreite (E) 1143 (45) Montagebohrungstiefe (F) 584 (23) Montagebohrungsbreite (G) 1143 (45) Ram-Gewicht kg (lb) Ram-Gewicht...

  • Seite 72: Pumpenleistung

    Pumpenleistung Pumpenleistung Berechnung des Materialauslassdrucks Zur Berechnung des Materialauslassdrucks (in psi/MPa/bar) bei einem bestimmten Materialdurchfluss (in lpm/l/min) und bei einer bestimmten elektrischen Leistung gehen Sie, unter Verwendung der Kennlinie für die Pumpe, wie folgt vor. 1. Den gewünschten Durchfluss unten in der Tabelle suchen.

  • Seite 73: Schaltpläne

    Schaltpläne Schaltpläne 3A8543A...
  • Seite 74 Schaltpläne 3A8543A...
  • Seite 75 Schaltpläne 3A8543A...
  • Seite 76 Schaltpläne 3A8543A...
  • Seite 77 Schaltpläne 3A8543A...
  • Seite 78 Schaltpläne 3A8543A...

  • Seite 79: Technische Spezifikationen

    Technische Spezifikationen Technische Spezifikationen E-Flo iQ Dosiersystem für Urethan Metrisch Maximale Materialbetriebstemperatur 70°C 158°F Zulässiger Betriebsdruck 28 MPa, 276 bar 4.000 psi Maximale Zykluszahl des Antriebs 25 Zyklen pro Minute Lufteinlassgröße (Zufuhrsystem) 3/4 NPT(f) Umgebungsbetriebstemperaturbereich 0-49°C 32-120°F während des Betriebs (Zufuhrsystem) Effektive Kolbenfläche der Unterpumpe...

  • Seite 80: Graco-Standardgarantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
