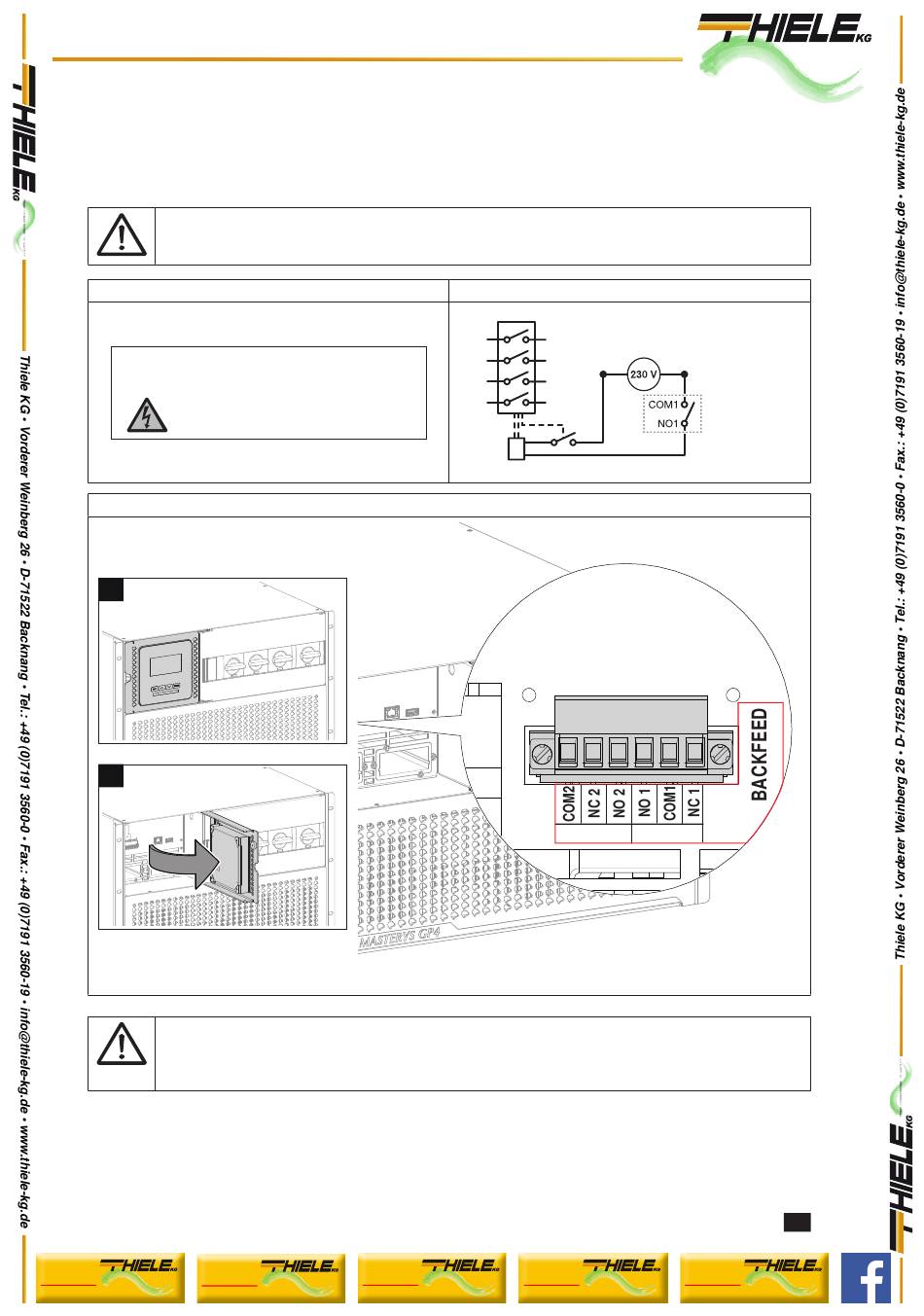

4.3.1 RÜCKSPEISUNGSSCHUTZ
Die USV sieht die Installation externer Schutzgeräte gegen die Rückspeisung gefährlicher Spannungen vor, sowohl am
Eingangsnetz (HAUPTNETZ) als auch bei der Notstromversorgung (HILFSNETZ); diese Geräte werden von der Karte wie in
der Abbildung gezeigt gesteuert.
Der Nennstromwert des Schaltgeräts muss gemäß der Anleitung im Kapitel 'Elektrische Anforderungen' bemessen sein.
GEFAHR! RISIKO EINES ELEKTRISCHEN SCHLAGS!
Der Monteur muss ein Warnschild anbringen, das auf die Gefahren einer (nicht von der USV verursach-
ten) Rückspeisung hinweist.
Warnschild (im Lieferumfang enthalten)
Before working on this circuit
- Isolate the Uninterruptible Power System (UPS)
- Then check for Hazardous Voltage between all terminals
including the protective earth
Risk of Voltage Backfeed
Versorgung der Rückspeisungs-Auslösespulen
1
2
HINWEIS: Verwenden Sie eine 220-240 V Auslösespule mit integriertem Wegbegrenzungs-
Anschlagkontakt zur Führung des Eingangs-/Hilfsnetzschutzsystems. Bei Verwendung einer
Auslösespule ohne integrierten Endlagenschalter ist ein Schließerkontakt einzusetzen. Daten der elek-
trischen Kontakte: 1,6 A 250 V AC.
Optional kann die Einheit auch mit integrierten Rückspeisungsschaltern ausgestattet werden. Siehe hierzu Kapitel
'Standardfunktionen und Optionen'.
MASTERYS BC+ 10-40 kVA - Best.: IOMMASBCXX0H-DE 00
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
Schaltbild Rückspeisung
USV-Ausgangsspannung
L1
L2
L3
N
B
INPUT
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
Rückspeisungskarte
Potenzialfreier
Kontakt
AUX
DE
17
