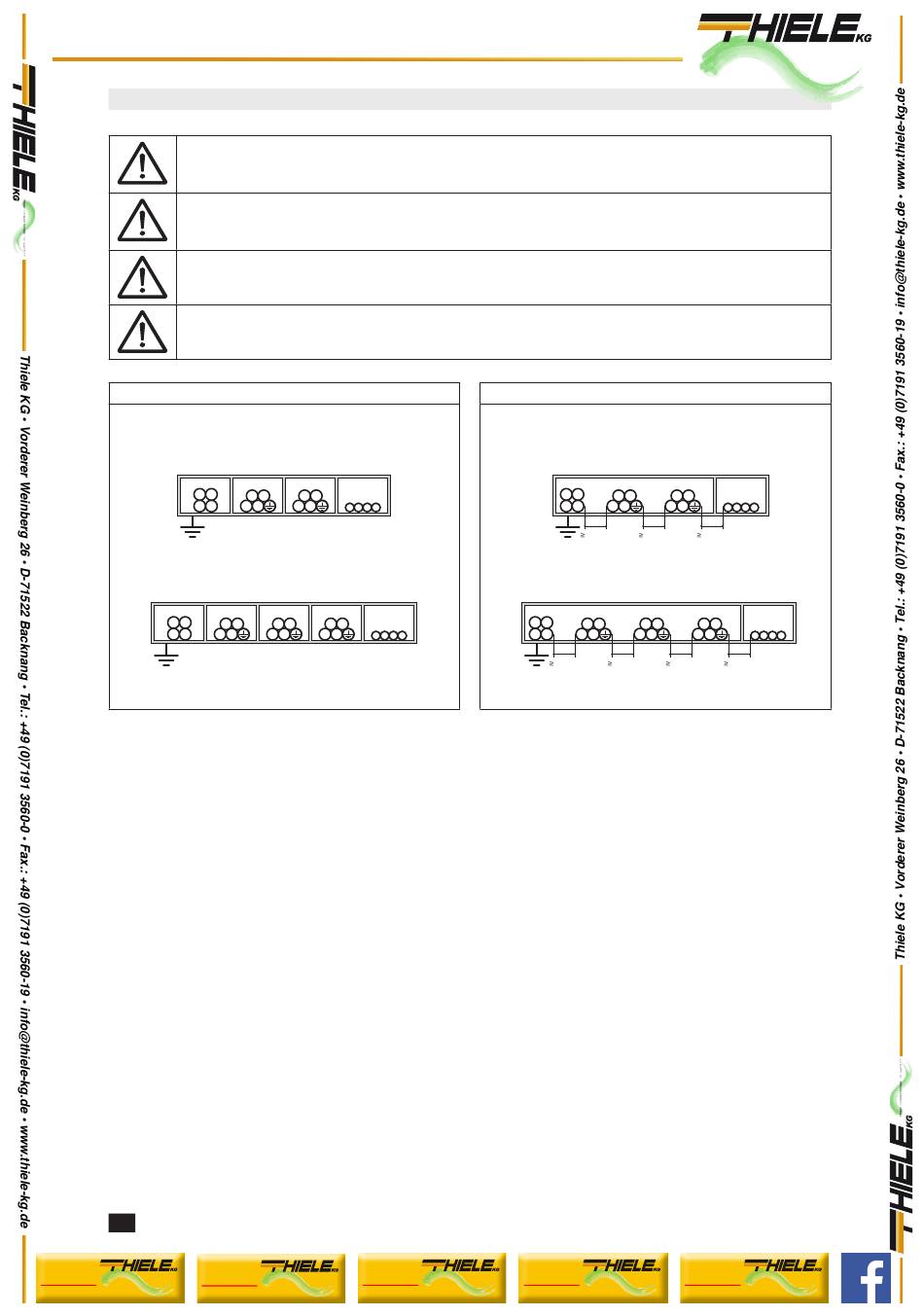

4.4 KABELPOSITION
WARNUNG!
Die Kabel müssen wie in den folgenden Abbildungen gezeigt in Kabelkanälen verlegt werden. Die
Kabelkanäle müssen sich in der Nähe der USV befinden.
WARNUNG!
Alle metallischen, aufgehängten oder in Doppelböden verlegten Kabelkanäle MÜSSEN geerdet und mit
den verschiedenen Schränken verbunden sein.
WARNUNG!
Netz- und Steuerkabel DÜRFEN NIE im selben Kanal installiert werden.
WARNUNG!
Gefahr einer elektromagnetischen Interferenz zwischen Batteriekabeln und Ausgangskabeln.
Korrekte Installation
Batterie
Batterie
Hauptnetz
1. Steuerkabel: Verbindungen zwischen den Schränken und einzelnen Einheiten, Alarmsignale, Fernbedienkonsole, Verbindung zur
Gebäudeleittechnik (GLT), Not-Aus, Verbindung zum Generator.
20
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Gemeinsames
Hauptnetz
Last
Steuerkabel
(1)
N
N
Hilfsnetz
Last
Steuerkabel
N
N
N
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
Akzeptable Installation
Batterie
(1)
Batterie
Hauptnetz
10 cm
MASTERYS BC+ 10-40 kVA - Best.: IOMMASBCXX0H-DE 00
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
CONTACT
YOUR CONNECTION TO SAFETY
Gemeinsames
Hauptnetz
Last
Steuerkabel
(1)
N
N
10 cm
10 cm
10 cm
Hilfsnetz
Last
Steuerkabel
N
N
N
10 cm
10 cm
10 cm
