4.1.1 RÜCKSPEISUNGSSCHUTZ
Die USV sieht die Installation externer Schutzgeräte gegen die Rückspeisung gefährlicher Spannungen vor, sowohl
am Eingangsnetz (HAUPTNETZ) als auch bei der Notstromversorgung (HILFSNETZ); diese Geräte werden von der
Karte wie in der Abbildung gezeigt gesteuert.
Der Nennstromwert des Schaltgeräts muss gemäß der Anleitung im Kapitel „Elektrische Anforderungen" bemessen
sein.
GEFAHR! RISIKO EINES ELEKTRISCHEN SCHLAGS!
Der Elektroinstallateur muss ein Warnschild anbringen, dass auf die Gefahren einer (nicht von
der USV verursachten) Rückspeisung hinweist.
Warnschild (im Lieferumfang enthalten)
Before working on this circuit
- Isolate the Uninterruptible Power System (UPS)
- Then check for Hazardous Voltage between all terminals
including the protective earth
Risk of Voltage Backfeed
HINWEIS: Zur Führung des Eingangsabsicherungssystems eine 220-240-Volt-Auslösespule
mit integriertem Wegbegrenzungs-Anschlagkontakt verwenden. Wird eine Auslösespule ohne
integrierten Endlagenschalter verwendet, muss ein voreilender Hilfskontakt verwendet werden.
Daten der elektrischen Kontakte: 2 A 250 VAC.
Optional kann das Gerät auch mit einem integrierten Rückspeisungsschalter ausgestattet werden. Weitere
Informationen hierzu unter „STANDARDFUNKTIONEN UND OPTIONEN".
MASTERYS GP4 60-120 kVA - Bez.: IOMMASGPXX07-DE 01

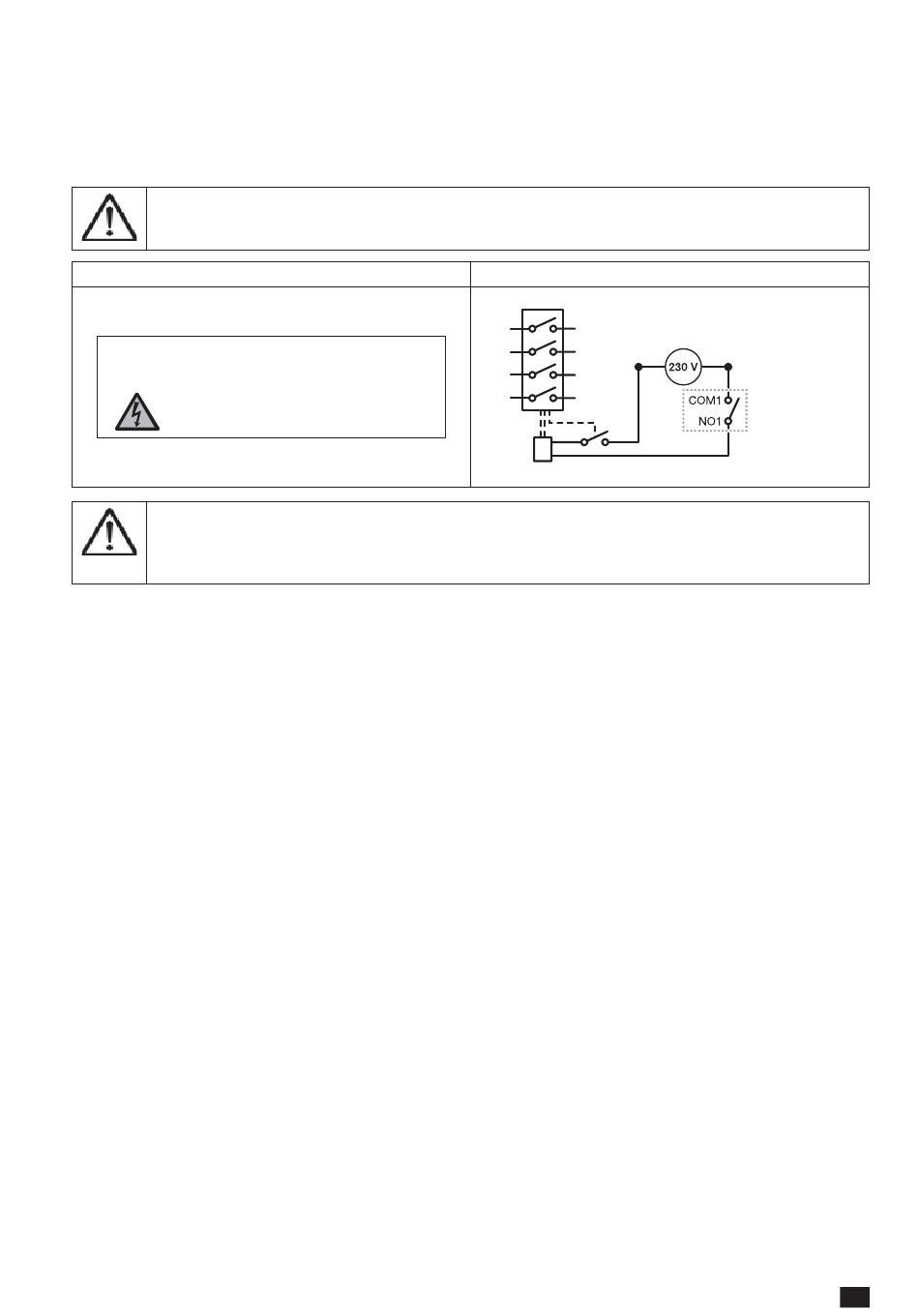

Schaltbild Rückspeisung
USV-Ausgangs-
L1
spannung
L2
L3
N
B
Rückspeisungs-
karte
Potenzial freier
Kontakt
