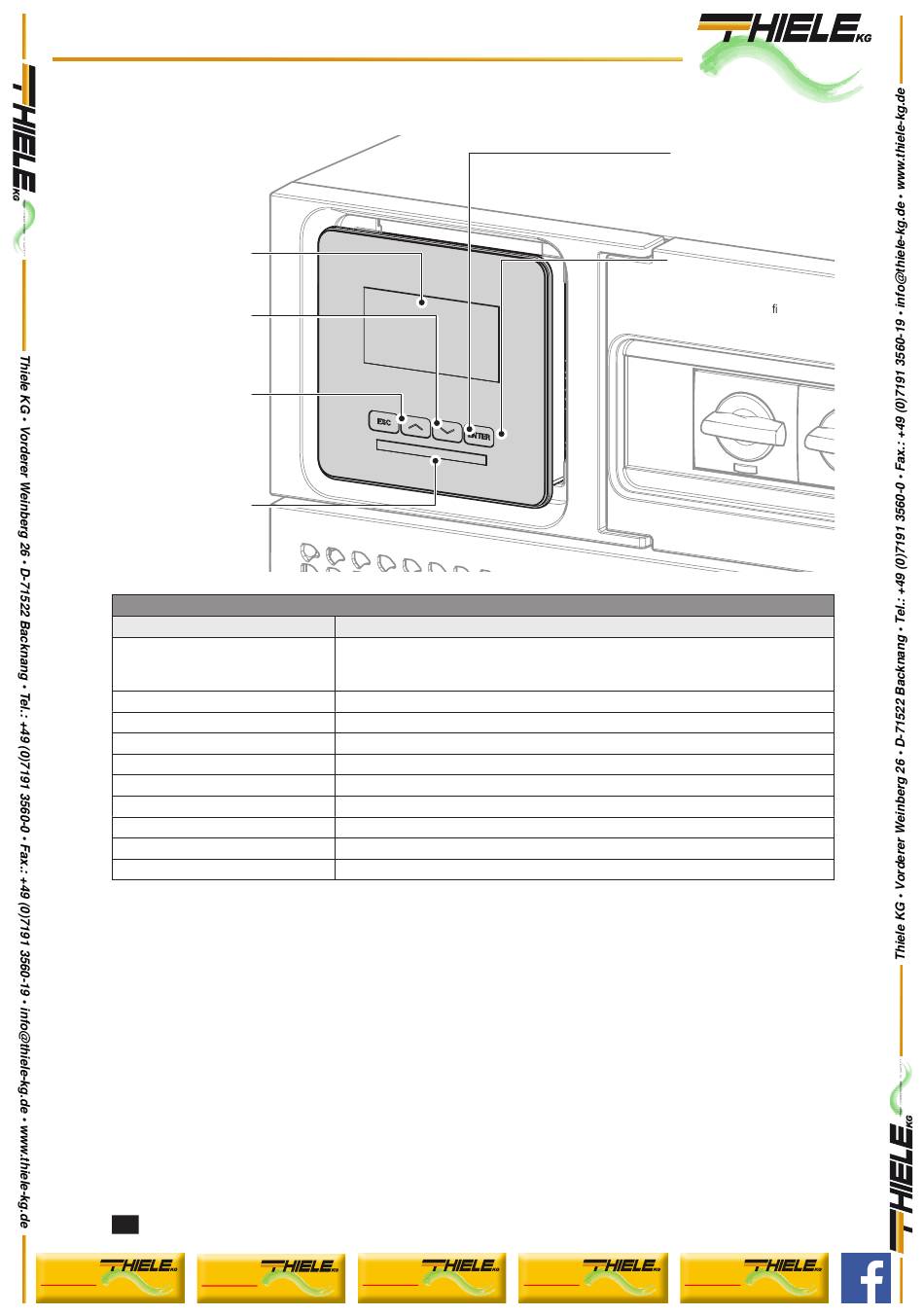

7. BEDIENKONSOLE
Display
UP-Button
Ermöglicht den Bildlauf
nach oben durch die
Menüs/Werte
ESC-Taste
Zum Verlassen der
aktuellen Seite/Abbruch von
Vorgängen
LED-Statusleiste
Bedienfeld mit LED-Statusleiste
Farbe
Rot-gelb-grün-rot blinkend
Rot blinkend
Rot
Gelb/rot blinkend
Gelb blinkend
Gelb
Grün-gelb-grün blinkend
Grün blinkend
Grün
Grau (aus)
TASTENFELDSPERRE
Das Tastenfeld kann gesperrt werden, indem die Tasten in der folgenden Reihenfolge gedrückt werden:
ESC > AUF-Taste > AB-Taste > ENTER
Zum Entsperren des Tastenfelds müssen die Tasten in umgekehrter Reihenfolge gedrückt werden:
ENTER > AB-Taste > AUF-Taste > ESC
Diese Abfolgen funktionieren nur auf der Seite BEDIENFELD.
Wenn die Tastatur gesperrt ist, wird das Schlüssel-Symbol angezeigt.
30
DE
klick to
klick to
www
www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Beschreibung
Keine Kommunikation. Die Daten werden nicht mehr aktualisiert oder sind nicht
vorhanden.
Lastzustand kann nicht angezeigt werden.
Last wird versorgt, aber der Ausgang wird in wenigen Minuten deaktiviert.
Last wird nicht versorgt: Ausgang wegen eines Alarms ausgeschaltet.
Last versorgt, aber nicht mehr geschützt. Kritischer Alarm aufgetreten.
Wartung angefragt/läuft.
Lastversorgung mit Warnung.
Last wird versorgt und Präventivalarm vorhanden.
Last wird bereitgestellt und getestet.
Last über Wechselrichter geschützt.
Last wird nicht versorgt, Ausgang in Standby/isoliert/aus.
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
YOUR CONNECTION TO SAFETY
AB-Taste
Ermöglicht den Bildlauf nach
unten durch die Menüs/Werte
ENTER-Button
Zugriff auf das aktuell
angezeigte Menü, Übernehmen/
Übergeben von Kon gurationen
und Befehlen.
MASTERYS BC+ 10-40 kVA - Best.: IOMMASBCXX0H-DE 00
