4.3.1 Rückspeisungsschutz
Die USV sieht die Installation externer Schutzgeräte gegen die Rückspeisung gefährlicher Spannungen vor, sowohl am
Eingangsnetz (HAUPTNETZ) als auch bei der Notstromversorgung (HILFSNETZ); diese Geräte werden von der Karte wie in der

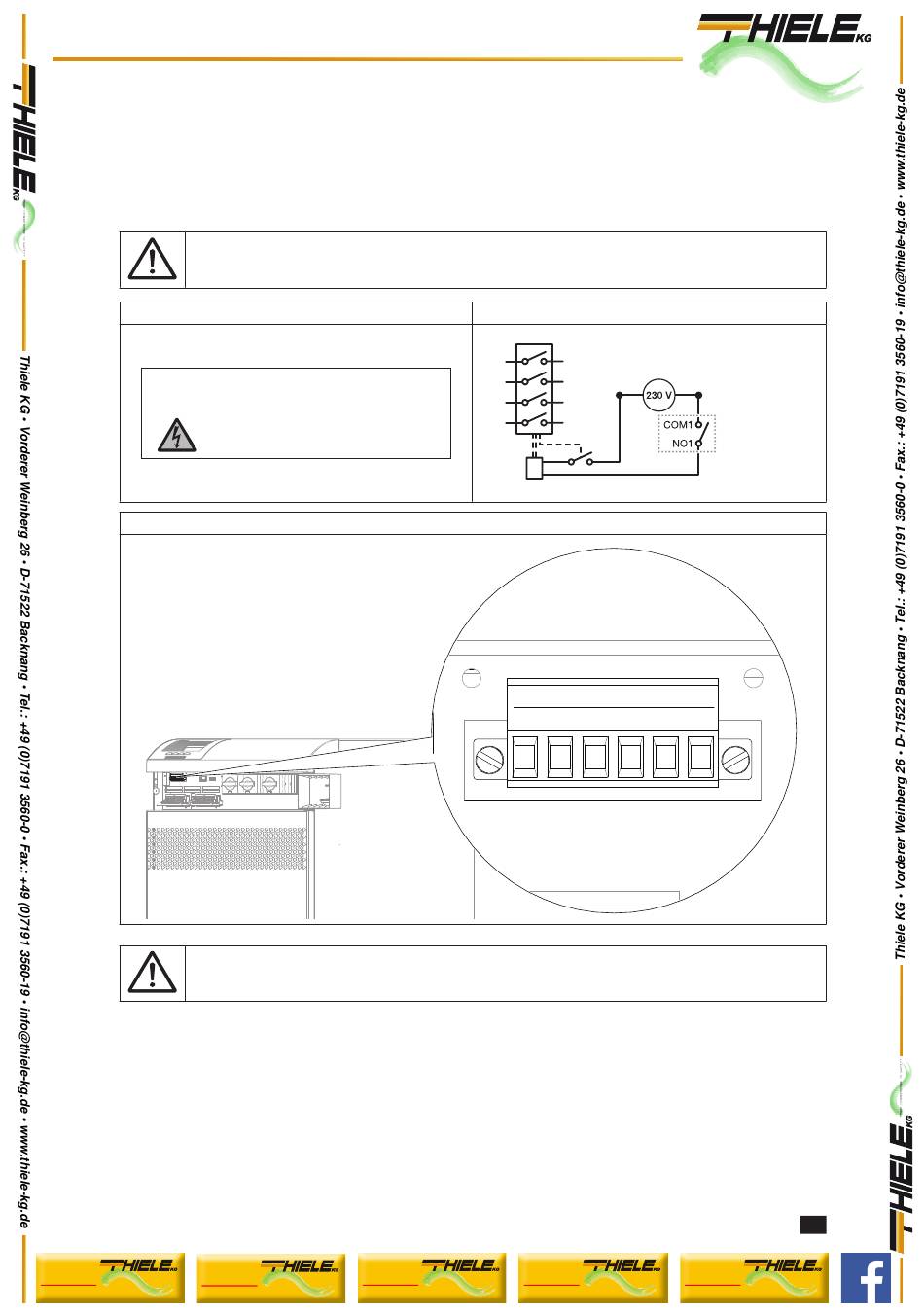

Abbildung gezeigt gesteuert.
Der Nennstromwert des Schaltgeräts muss gemäß der Anleitung im Kapitel ‚Elektrische Anforderungen' bemessen sein.
GEFAHR! RISIKO EINES ELEKTRISCHEN SCHLAGS!
Der Monteur muss ein Warnschild anbringen, das auf die Gefahren einer (nicht von der USV verursach-
ten) Rückspeisung hinweist.
Warnschild (im Lieferumfang enthalten)
- Isolate the Uninterruptible Power System (UPS)
- Then check for Hazardous Voltage between all terminals
Versorgung der Auslösespulen für die Rückspeisung
HINWEIS: Verwenden Sie eine Auslösespule (220-240 V) mit integriertem Endlagenschalter zur
Führung des Eingangs-/Hilfsnetzschutzsystems. Bei Verwendung einer Auslösespule ohne integrierten
Endlagenschalter ist ein Schließerkontakt einzusetzen. Daten der elektrischen Kontakte: 1,6 A, 250 V AC.
Optional kann die Einheit auch mit integrierten Rückspeisungsschaltern ausgestattet werden. Siehe hierzu Kapitel
‚Standardfunktionen und Optionen'.
