socomec Masterys BC+ Serie Bedienungsanleitung Seite 31

Funktionsart
<KEINE ANZEIGE>

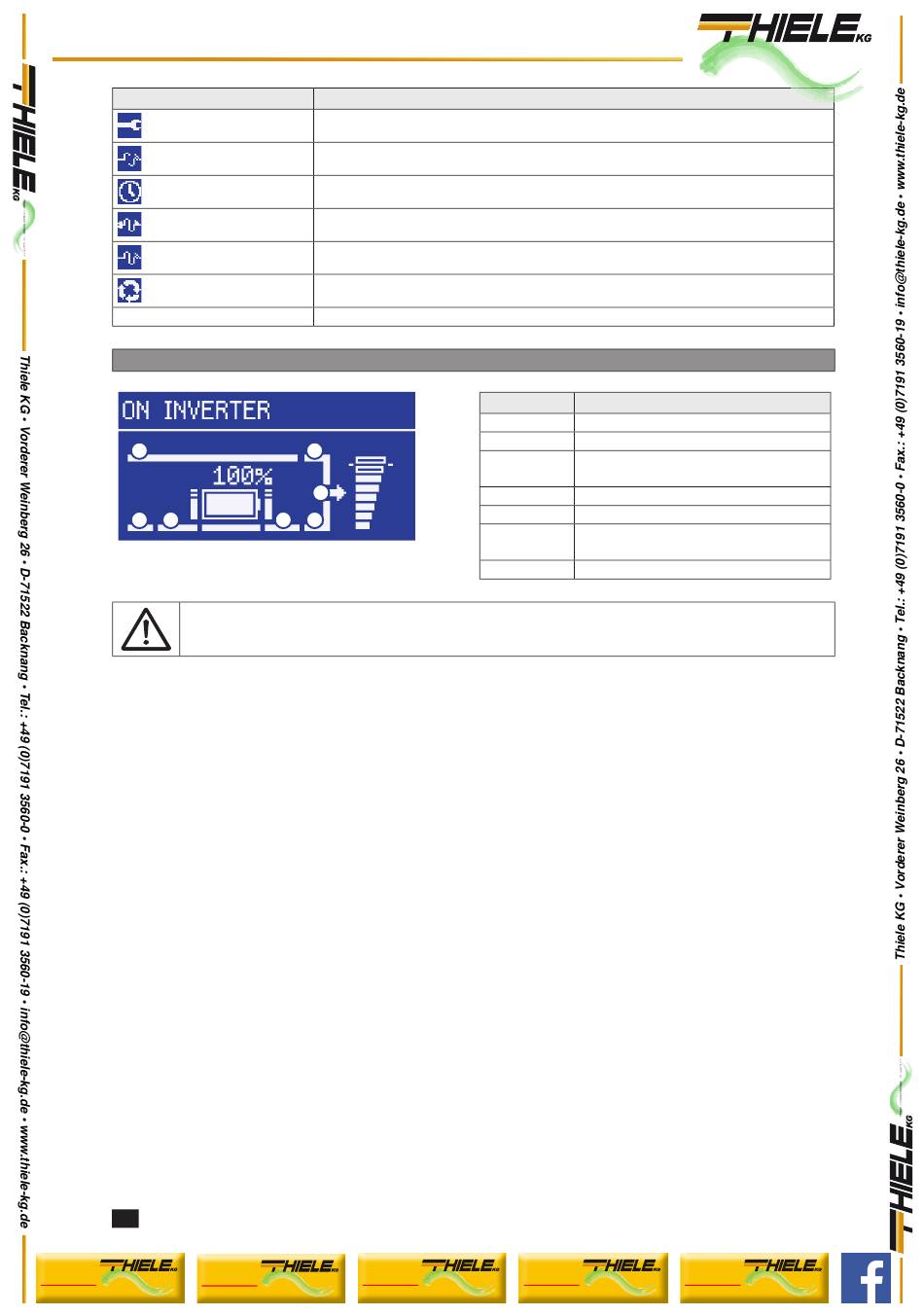

Blockschaltbild
7
1 2
HINWEIS!
Im Wandlerbetrieb werden 6 und 7 nicht angezeigt.
Eine Balkendarstellung zeigt den Energiefluss:
• durchgezogen: aktiviert
• gepunktet: deaktiviert
32 DE
klick to
klick to
www www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Beschreibung
Die USV befindet sich im Wartungsmodus
Ausgangsschütz/Ausgangsrelais geöffnet
ECO-Modus-Zeitplan aktiviert
Ein ECO-Modus-Befehl wurde ausgeführt
Ein Remote-Standby-Befehl wurde ausgeführt
Der Energiesparmodus wurde aktiviert
Normalmodus
6
5
3 4
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
SEGMENT BESCHREIBUNG
1 NETZEINGANG
2 GLEICHRICHTER EIN
WECHSELRICHTEREINGANG ODER
3
BATTERIEAUSGANG
4 WECHSELRICHTER-AUSGANG
5 OUTPUTLEISTUNG PRO EINHEIT
AUSGANG VOM STATISCHEN
6
UMSCHALTER
7 BYPASS-EINGANG
MASTERYS BC+ 10-40 kVA - Best.: IOMMASBCXX0H-DE 00
