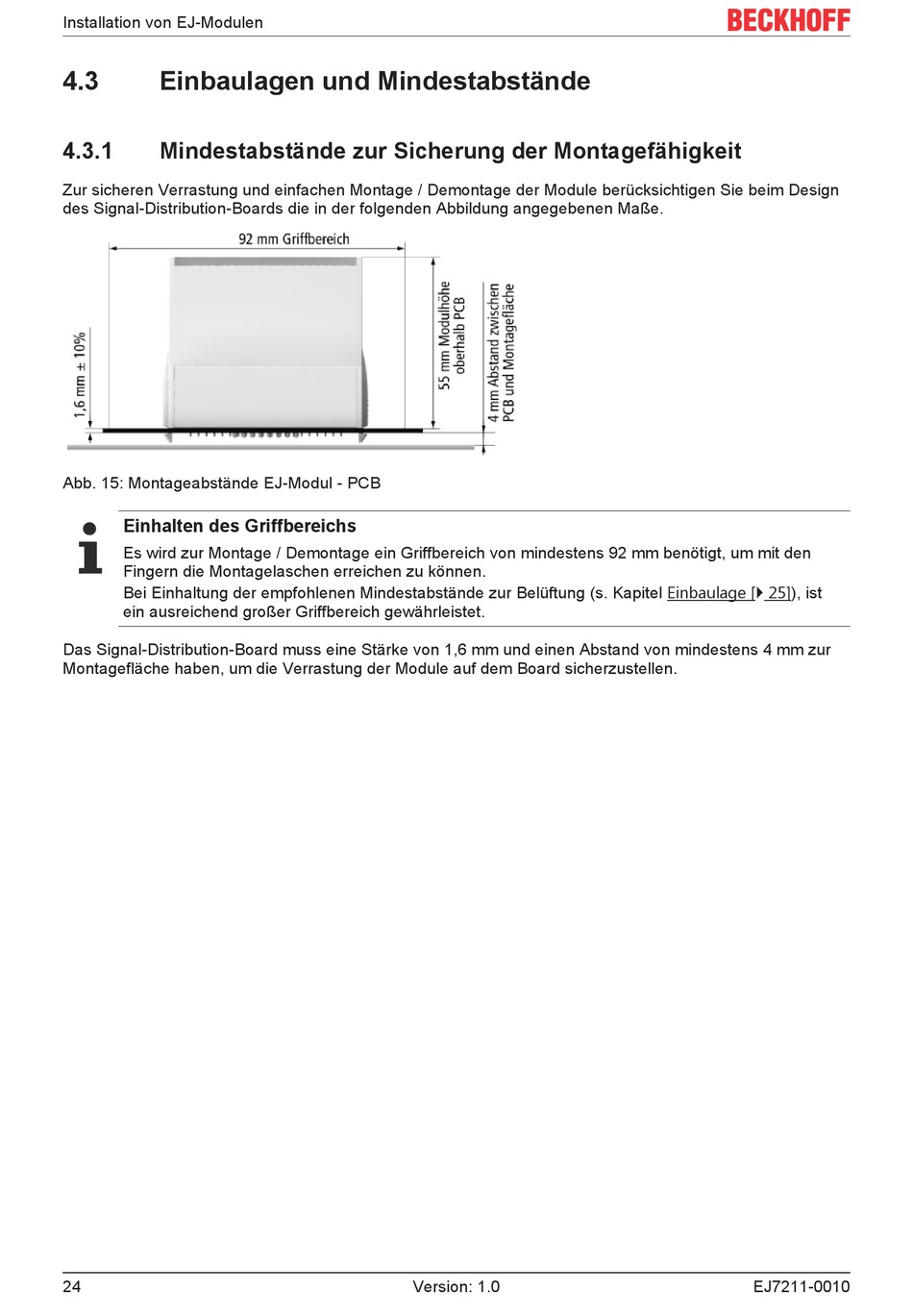

Installation von EJ-Modulen
4.3
Einbaulagen und Mindestabstände
4.3.1
Mindestabstände zur Sicherung der Montagefähigkeit
Zur sicheren Verrastung und einfachen Montage / Demontage der Module berücksichtigen Sie beim Design
des Signal-Distribution-Boards die in der folgenden Abbildung angegebenen Maße.
Abb. 15: Montageabstände EJ-Modul - PCB
Einhalten des Griffbereichs
Es wird zur Montage / Demontage ein Griffbereich von mindestens 92 mm benötigt, um mit den
Fingern die Montagelaschen erreichen zu können.
Bei Einhaltung der empfohlenen Mindestabstände zur Belüftung (s. Kapitel Einbaulage [} 25]), ist
ein ausreichend großer Griffbereich gewährleistet.
Das Signal-Distribution-Board muss eine Stärke von 1,6 mm und einen Abstand von mindestens 4 mm zur
Montagefläche haben, um die Verrastung der Module auf dem Board sicherzustellen.
24
Version: 1.0
EJ7211-0010
