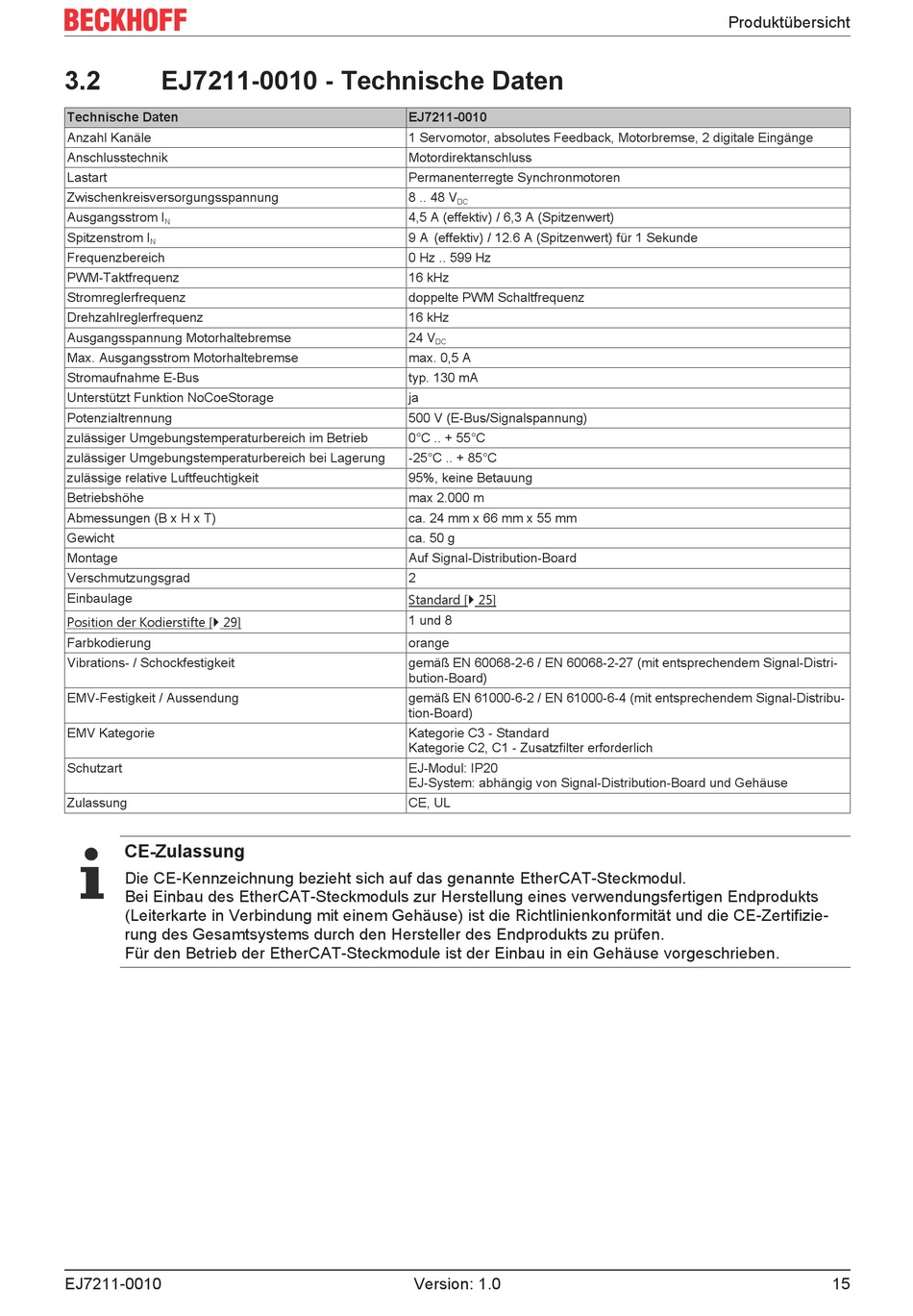

EJ7211-0010 - Technische Daten
Technische Daten
Anzahl Kanäle
Anschlusstechnik
Lastart
Zwischenkreisversorgungsspannung
Ausgangsstrom I
N
Spitzenstrom I
N
Frequenzbereich
PWM-Taktfrequenz
Stromreglerfrequenz
Drehzahlreglerfrequenz
Ausgangsspannung Motorhaltebremse
Max. Ausgangsstrom Motorhaltebremse
Stromaufnahme E-Bus
Unterstützt Funktion NoCoeStorage
Potenzialtrennung
zulässiger Umgebungstemperaturbereich im Betrieb
zulässiger Umgebungstemperaturbereich bei Lagerung
zulässige relative Luftfeuchtigkeit
Betriebshöhe
Abmessungen (B x H x T)
Gewicht
Montage
Verschmutzungsgrad
Einbaulage
Position der Kodierstifte [} 29]
Farbkodierung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
EMV Kategorie
Schutzart
Zulassung
CE-Zulassung
Die CE-Kennzeichnung bezieht sich auf das genannte EtherCAT-Steckmodul.
Bei Einbau des EtherCAT-Steckmoduls zur Herstellung eines verwendungsfertigen Endprodukts
(Leiterkarte in Verbindung mit einem Gehäuse) ist die Richtlinienkonformität und die CE-Zertifizie-
rung des Gesamtsystems durch den Hersteller des Endprodukts zu prüfen.
Für den Betrieb der EtherCAT-Steckmodule ist der Einbau in ein Gehäuse vorgeschrieben.
EJ7211-0010
EJ7211-0010
1 Servomotor, absolutes Feedback, Motorbremse, 2 digitale Eingänge
Motordirektanschluss
Permanenterregte Synchronmotoren
8 .. 48 V
DC
4,5 A (effektiv) / 6,3 A (Spitzenwert)
9 A (effektiv) / 12.6 A (Spitzenwert) für 1 Sekunde
0 Hz .. 599 Hz
16 kHz
doppelte PWM Schaltfrequenz
16 kHz
24 V
DC
max. 0,5 A
typ. 130 mA
ja
500 V (E-Bus/Signalspannung)
0°C .. + 55°C
-25°C .. + 85°C
95%, keine Betauung
max 2.000 m
ca. 24 mm x 66 mm x 55 mm
ca. 50 g
Auf Signal-Distribution-Board
2
Standard [} 25]
1 und 8
orange
gemäß EN 60068-2-6 / EN 60068-2-27 (mit entsprechendem Signal-Distri-
bution-Board)
gemäß EN 61000-6-2 / EN 61000-6-4 (mit entsprechendem Signal-Distribu-
tion-Board)
Kategorie C3 - Standard
Kategorie C2, C1 - Zusatzfilter erforderlich
EJ-Modul: IP20
EJ-System: abhängig von Signal-Distribution-Board und Gehäuse
CE, UL
