Installation von EJ-Modulen
4.8
IPC Integration
Anbindung von CX- und EL-Klemmen über die EtherCAT-EJ-Koppler EK1110-004x
Die EtherCAT-EJ-Koppler EK1110-0043 und EK1110-0044 verbinden die kompakten Hutschienen-PCs der
Serie CX und angereihte EtherCAT-Klemmen (ELxxxx) mit den EJ-Modulen auf dem Signal-Distribution-
Board.
Die Spannungsversorgung der EK1110-004x erfolgt aus dem Netzteil des Embedded-PCs.
Die E-Bus-Signale und die Versorgungsspannung der Feldseite U
werden über einen Steckverbinder auf
P
der Rückseite des EtherCAT-EJ-Kopplers direkt auf die Leiterkarte weitergleitet.
Durch die direkte Ankopplung des Embedded-PCs und der EL-Klemmen mit den EJ-Modulen auf der
Leiterkarte können eine EtherCAT-Verlängerung (EK1110) und ein EtherCAT-Koppler (EJ1100) entfallen.
Der Embedded-PC ist mit EtherCAT-Klemmen erweiterbar, die z. B. noch nicht im EJ-System zur Verfügung
stehen.

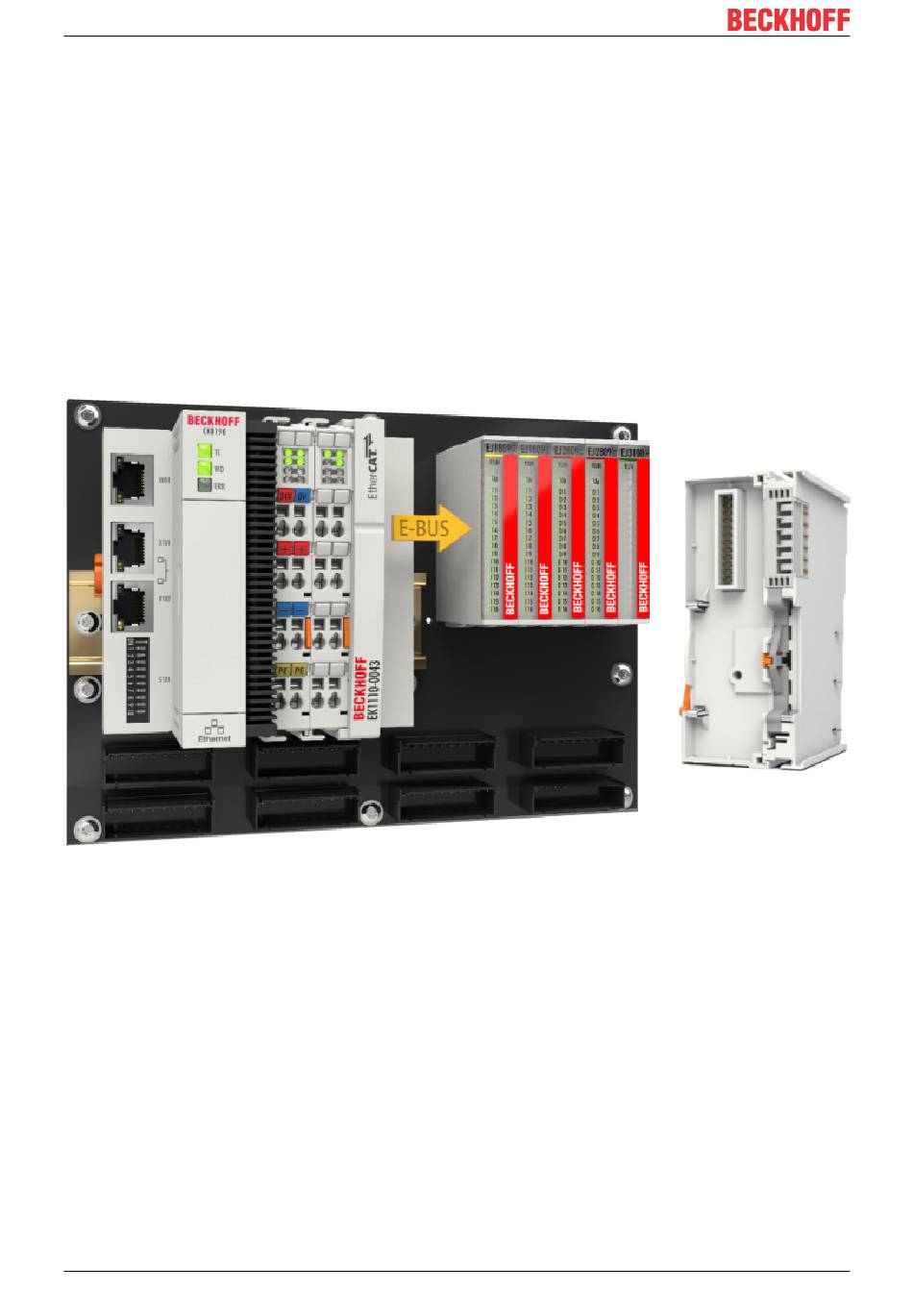

Abb. 24: Beispiel Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043
34
Version: 1.0
EJ7211-0010
