Installation von EJ-Modulen
E-Bus-Spannungsversorgung mit CXxxxx und EK1110-004x
Der Embedded PC versorgt die angereihten EtherCAT-Klemmen und den EtherCAT-EJ-Koppler
• mit einer Versorgungsspannung 24 V
die Busklemmenelektronik versorgt.
Die CXxxxx versorgen den E-Bus mit max. 2.000 mA E-Bus-Strom. Wird durch die angefügten
Klemmen mehr Strom benötigt, sind Einspeiseklemmen bzw. Netzteil-Steckmodule zur E-Bus-
Versorgung zu setzen.
• mit einer Peripheriespannung Up von 24 V
Die EtherCAT-EJ-Koppler EK1110-004x leiten über den rückwärtigen Stecker
• die E-Bus Signale,
• die E-Bus Spannung U
• die Peripheriespannung U
an das Signal-Distribution-Board weiter.

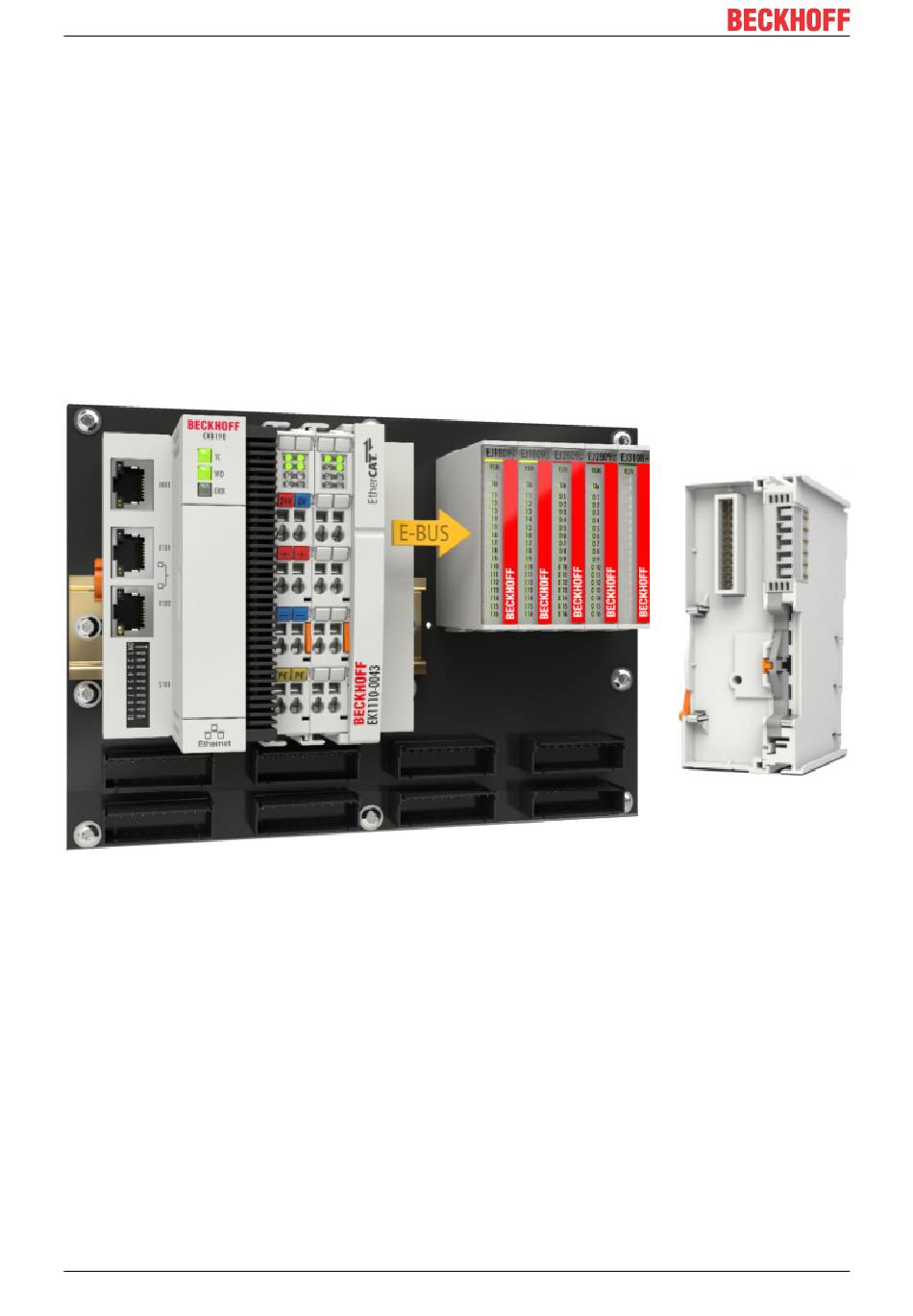

Abb. 12: Leiterkarte mit Embedded PC, EK1110-0043 und EJxxxx, Rückansicht EK1110-0043
22
( -15 %/+20%). Aus dieser Spannung werden der E-Bus und
DC
zur Versorgung der Feldelektronik.
DC
(3,3 V) und
EBUS
(24 V
)
P
DC
Version: 1.0
EJ7211-0010
