Inbetriebnahme
Emotec IR - Montageanweisung
6.6

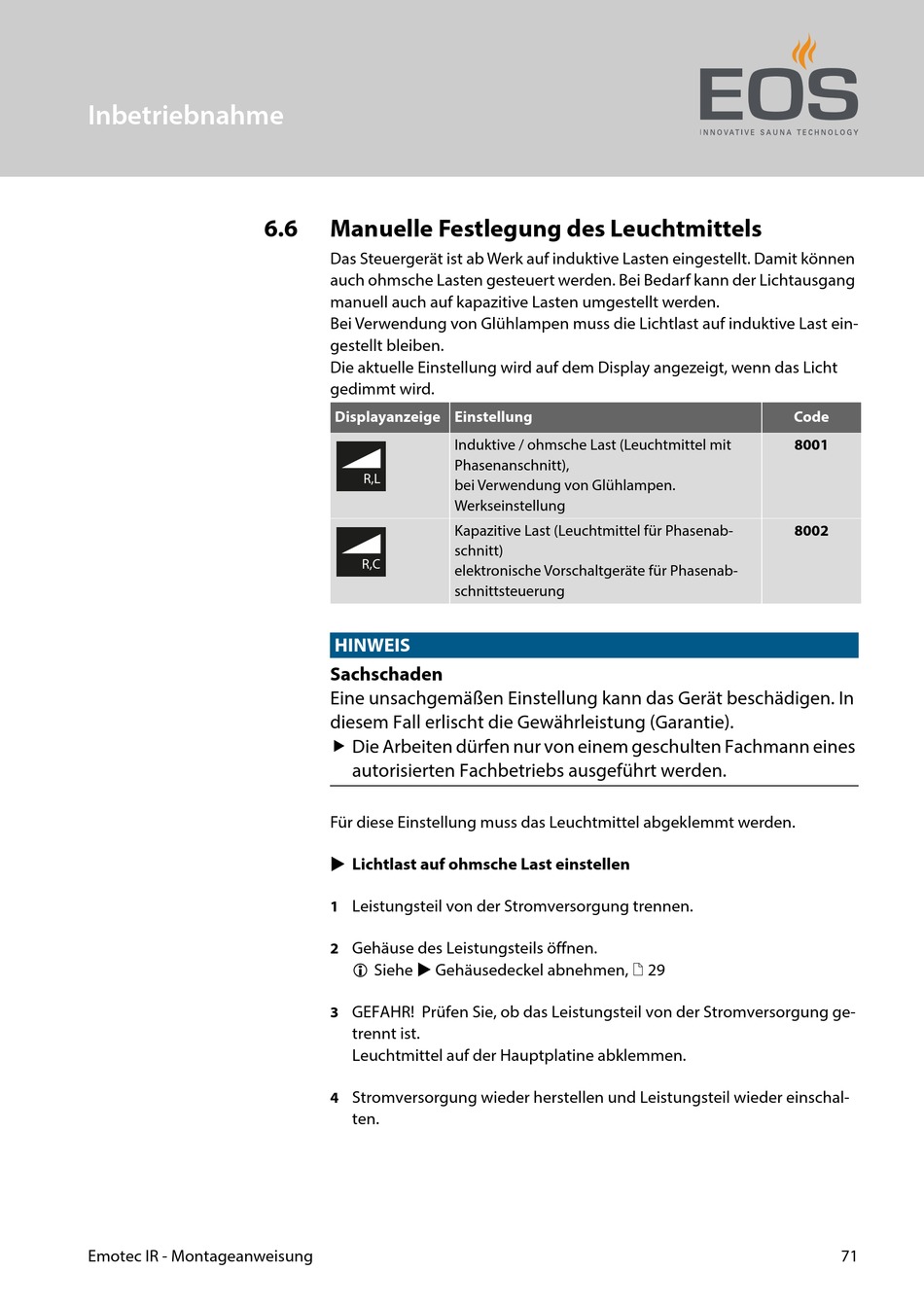

Manuelle Festlegung des Leuchtmittels

Das Steuergerät ist ab Werk auf induktive Lasten eingestellt. Damit können
auch ohmsche Lasten gesteuert werden. Bei Bedarf kann der Lichtausgang
manuell auch auf kapazitive Lasten umgestellt werden.
Bei Verwendung von Glühlampen muss die Lichtlast auf induktive Last ein-
gestellt bleiben.
Die aktuelle Einstellung wird auf dem Display angezeigt, wenn das Licht
gedimmt wird.
Displayanzeige Einstellung
R,L
R,C
HINWEIS
Sachschaden
Eine unsachgemäßen Einstellung kann das Gerät beschädigen. In
diesem Fall erlischt die Gewährleistung (Garantie).
 Die Arbeiten dürfen nur von einem geschulten Fachmann eines
autorisierten Fachbetriebs ausgeführt werden.
Für diese Einstellung muss das Leuchtmittel abgeklemmt werden.
 Lichtlast auf ohmsche Last einstellen
Leistungsteil von der Stromversorgung trennen.
1
Gehäuse des Leistungsteils öffnen.
2
 Siehe  Gehäusedeckel abnehmen,  29
GEFAHR! Prüfen Sie, ob das Leistungsteil von der Stromversorgung ge-
3
trennt ist.
Leuchtmittel auf der Hauptplatine abklemmen.
Stromversorgung wieder herstellen und Leistungsteil wieder einschal-
4
ten.
Induktive / ohmsche Last (Leuchtmittel mit
Phasenanschnitt),
bei Verwendung von Glühlampen.
Werkseinstellung
Kapazitive Last (Leuchtmittel für Phasenab-
schnitt)
elektronische Vorschaltgeräte für Phasenab-
schnittsteuerung
Code
8001
8002
