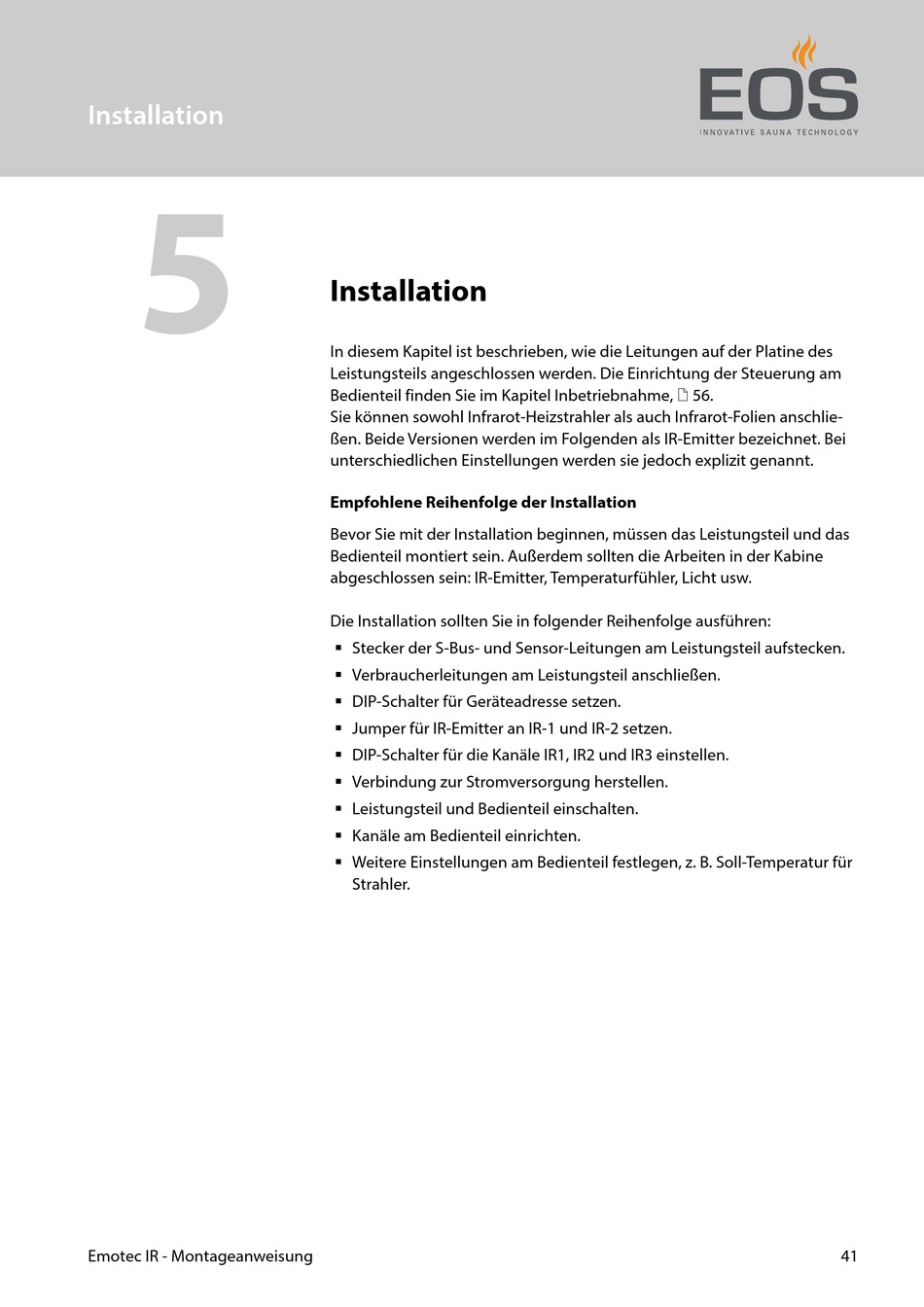

Installation

Emotec IR - Montageanweisung
Installation
In diesem Kapitel ist beschrieben, wie die Leitungen auf der Platine des
Leistungsteils angeschlossen werden. Die Einrichtung der Steuerung am
Bedienteil finden Sie im Kapitel Inbetriebnahme,  56.
Sie können sowohl Infrarot-Heizstrahler als auch Infrarot-Folien anschlie-
ßen. Beide Versionen werden im Folgenden als IR-Emitter bezeichnet. Bei
unterschiedlichen Einstellungen werden sie jedoch explizit genannt.
Empfohlene Reihenfolge der Installation
Bevor Sie mit der Installation beginnen, müssen das Leistungsteil und das
Bedienteil montiert sein. Außerdem sollten die Arbeiten in der Kabine
abgeschlossen sein: IR-Emitter, Temperaturfühler, Licht usw.
Die Installation sollten Sie in folgender Reihenfolge ausführen:
 Stecker der S-Bus- und Sensor-Leitungen am Leistungsteil aufstecken.
 Verbraucherleitungen am Leistungsteil anschließen.
 DIP-Schalter für Geräteadresse setzen.
 Jumper für IR-Emitter an IR-1 und IR-2 setzen.
 DIP-Schalter für die Kanäle IR1, IR2 und IR3 einstellen.
 Verbindung zur Stromversorgung herstellen.
 Leistungsteil und Bedienteil einschalten.
 Kanäle am Bedienteil einrichten.
 Weitere Einstellungen am Bedienteil festlegen, z. B. Soll-Temperatur für
Strahler.
41
