Installation
A
3
3
3
3
IR-Emitter 1
IR-Emitter 2
IR-Emitter 3
3
3
230 V AC 50 Hz
A Emotec IR Leistungsteil (Gerät 1)
 IR-Leistungsteil mit angeschlossenen IR-Modulen
Emotec IR - Montageanweisung

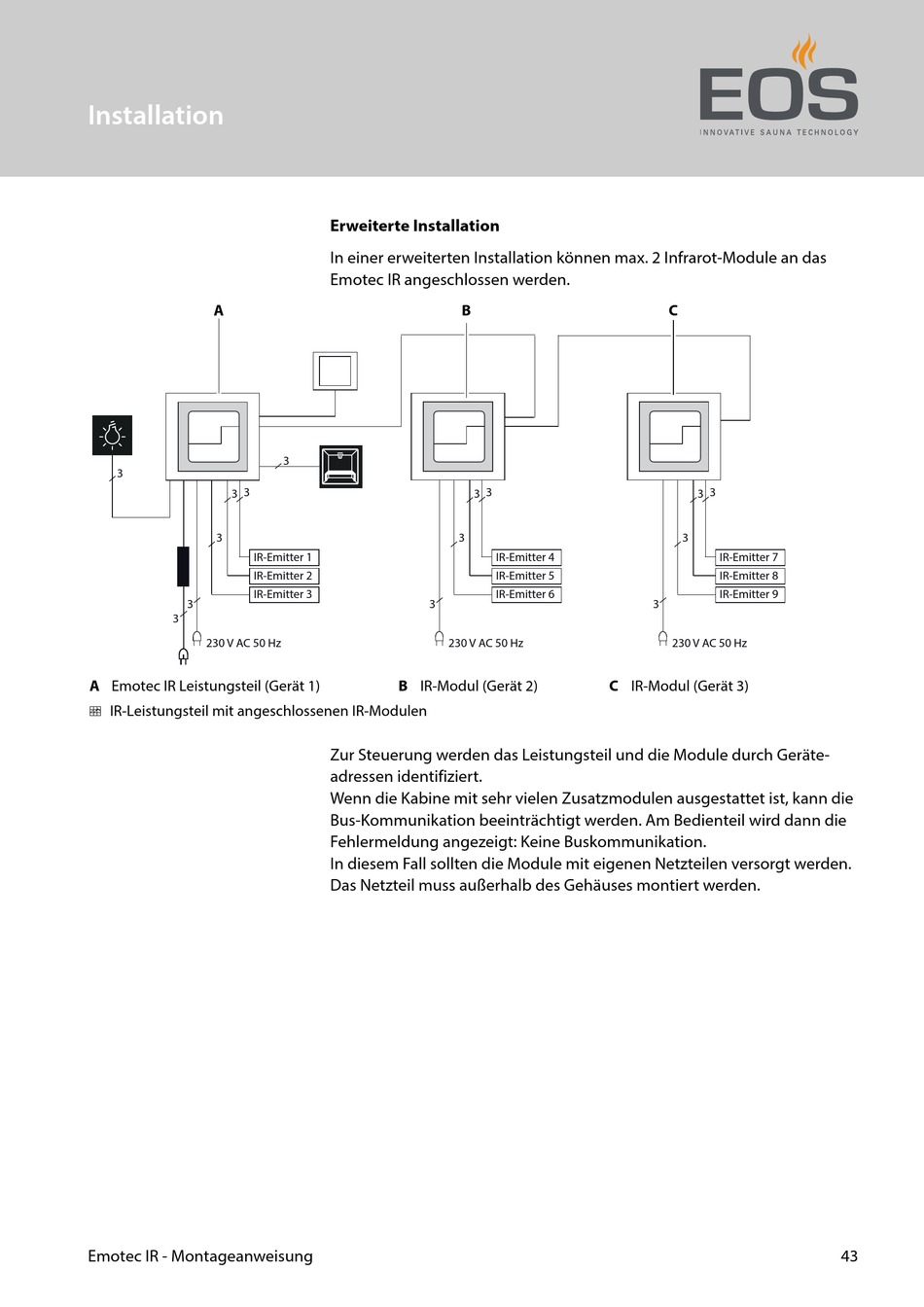

Erweiterte Installation
In einer erweiterten Installation können max. 2 Infrarot-Module an das
Emotec IR angeschlossen werden.
3
3
230 V AC 50 Hz
B IR-Modul (Gerät 2)
Zur Steuerung werden das Leistungsteil und die Module durch Geräte-
adressen identifiziert.
Wenn die Kabine mit sehr vielen Zusatzmodulen ausgestattet ist, kann die
Bus-Kommunikation beeinträchtigt werden. Am Bedienteil wird dann die
Fehlermeldung angezeigt: Keine Buskommunikation.
In diesem Fall sollten die Module mit eigenen Netzteilen versorgt werden.
Das Netzteil muss außerhalb des Gehäuses montiert werden.
B
3
3
3
IR-Emitter 4
IR-Emitter 5
IR-Emitter 6
C IR-Modul (Gerät 3)
C
3
3
3
IR-Emitter 7
IR-Emitter 8
IR-Emitter 9
3
230 V AC 50 Hz
